實現思路

1、場地部署：我們需要擁有一個可以用來畫節點的地方！詳看我這篇文章QGraphicsScene、QGraphicsView的基礎使用，這篇文章用的也是同樣的方法PyQt制作預覽窗口（游戲中的小地圖）
2、節點創建：我們需要自定義節點，也就是下圖中的方框內的東西，主要涉及到的就是Qt中的QGraphicsItem，通過繼承這個類來自定義節點樣式
3、連線：涉及到的就是Qt中的QGraphicsLineItem，繼承這個類，并在paint中自定義連線樣式，比如我這里使用的是qt自帶的貝塞爾曲線

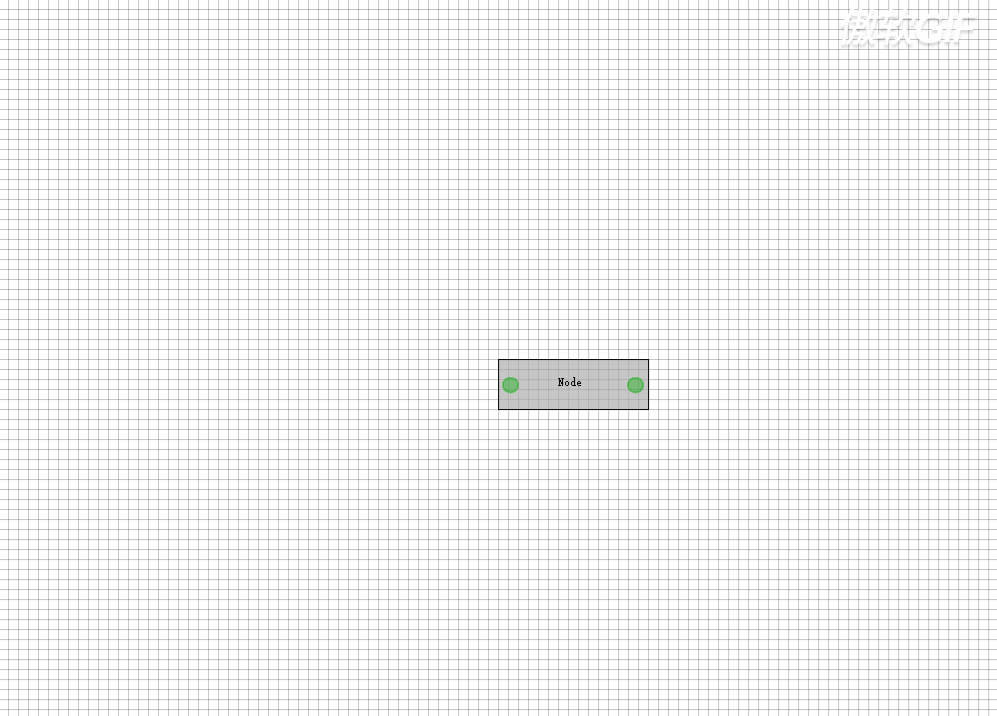

實現的效果如下，節點之間可以通過端口互相連接

1、場地部署

class EditorView(QGraphicsView):
  def __init__(self, parent=None):
      super(EditorView, self).__init__(parent)
      self.parent = parent
      self.scaleFactor = 1
      self.lastPos = QPointF()
      self.scene = EditorScene(self)
      self.setScene(self.scene)
      self.setSceneRect(-1 << 30, -1 << 30, 1 << 31, 1 << 31)
      self.setHorizontalScrollBarPolicy(Qt.ScrollBarAlwaysOff)
      self.setVerticalScrollBarPolicy(Qt.ScrollBarAlwaysOff)
      self.verticalScrollBar().setEnabled(False)
      self.horizontalScrollBar().setEnabled(False)

class EditorScene(QGraphicsScene):
  def __init__(self, parent=None):
      super(EditorScene, self).__init__(parent)

	def drawBackground(self, painter, rect):
		pass
		# 在這里畫底圖，也就是上面的方格圖

2、節點創建

下面是創建節點的主體，就那個黑框框的東西

class NodeItem(QGraphicsItem):
  def __init__(self, parent=None):
      super(NodeItem, self).__init__(parent)
      self.setFlag(QGraphicsItem.ItemIsMovable, True)
      self.setFlag(QGraphicsItem.ItemIsSelectable, True)
      self.setFlag(QGraphicsItem.ItemSendsGeometryChanges, True)
      self.setFlag(QGraphicsItem.ItemIsFocusable, True)
      self.nodeName = "Node"
      self.width = 150
      self.height = 50
		self.addPort()
  def addPort(self):
      leftPort = PortItem(self)
      leftPort.setPos(5, self.height/2.7)
      rightPort = PortItem(self)
      rightPort.setPos(self.width-20, self.height/2.7)
  def paint(self, painter, style, *args, **kwargs):
      brush = QBrush(QColor(0xaa, 0xaa, 0xaa, 0xaa))
      painter.setBrush(brush)
      pen = QPen()
      pen.setWidth(1)
      painter.setPen(pen)
      painter.drawRect(0, 0, self.width, self.height)
      painter.drawText(self.width/2.5, self.height/1.8, self.nodeName)

下面是節點端口的創建

class PortItem(QGraphicsItem):
  def __init__(self, parent=None):
      super(PortItem, self).__init__(parent)
      self.portDiam = 15
  def paint(self, painter, style, *args, **kwargs):
      portColor = QColor(0x00, 0xaa, 0x00, 0x66)
      painter.setBrush(portColor)
      pen = QPen()
      pen.setColor(portColor)
      pen.setWidth(2)
      painter.setPen(pen)
      painter.drawEllipse(0, 0, self.portDiam, self.portDiam)

在節點NodeItem里面，創建兩個端口用于連接

3、連線

①首先是連線類的創建

class LineItem(QGraphicsItem):
  def __init__(self, posStart, posEnd, parent=None):
      super(LineItem, self).__init__(parent)
      self.setFlag(QGraphicsItem.ItemIsSelectable, True)
      self.setFlag(QGraphicsItem.ItemSendsGeometryChanges, True)
      self.setFlag(QGraphicsItem.ItemIsFocusable, True)
      self.posStart = posStart
      self.posEnd = posEnd
  def paint(self, painter, style, *args, **kwargs):
      midPos = (self.posStart + self.posEnd)/2
      lineColor = QColor(0xff, 0x00, 0x00, 0xff)
      pen = QPen()
      pen.setColor(lineColor)
      pen.setWidth(2)
      painter.setPen(pen)
      linePath = QPainterPath()
      linePath.moveTo(self.posStart)
      linePath.cubicTo(QPointF(midPos.x(), self.posStart.y()), midPos, self.posEnd)
      painter.drawPath(linePath)

②如何連接節點

def mouseReleaseEvent(self, event):
	self.line = LineItem(self.portPosStart, self.portPosEnd)
  self.scene.addItem(self.line)

ps寫在最后，如果你的圖沒有刷新，你可以先把窗口縮小再打開，他就會刷新了，如果你想讓他自動刷新，就調用scene.update()方法吧！

以上就是python編程使用PyQt創建UE藍圖的詳細內容，更多關于PyQt創建UE藍圖的資料請關注服務器之家其它相關文章！
