前言

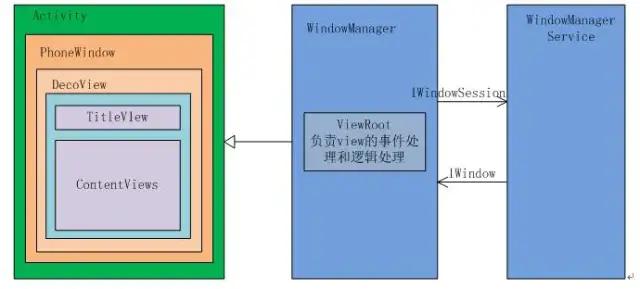

Activity和window，DecorView ,viewRoot是什么關系

今天我們就來講解下，這樣你在面試時候，游刃有余;

一、基本概念介紹

1、Activity

• Activity負責控制生命周期和處理事件;
• 負責統籌視圖的添加與顯示，以及通過一些回調方法與Window和View進行交互;
• 一個Activity包含一個Window，真正控制視圖的是Window，Window才是真正代表一個窗口;
• 統籌視圖的添加與顯示，通過回調與Window和View進行交互;

2、Window

• Window是視圖的承載者，是一個抽象類;
• Activity中持有的實際上是Window的子類PhoneWindow;
• Window通過WindowManager加載了一個DecorView到Window中，并將DecorView交給了ViewRoot;

3、DecorView

• DecorView的父類是FrameLayout，是Android View樹的根節;
• 內部包含一個豎直方向的LinearLayout，它有上下三個部分，上面是個ViewStub，延遲加載的視圖(ActionBar，根據Theme設置)，中間的是標題欄(根據Theme設置，有的布局沒有)，下面的是內容欄。setContentView所設置的布局文件其實就是被加到內容欄之中的;

1. ViewGroupcontent=(ViewGroup)findViewById(android.R.id.content);
2. ViewGrouprootView=(ViewGroup)content.getChildAt(0)

4、ViewRoot

• 控制View的事件處理和邏輯處理;
• ViewRoot子類是ViewRootImpl類，它是連接WindowManagerService和DecorView的紐帶，View的三大流程(測量(measure)，布局(layout)，繪制(draw))均通過ViewRoot來完成;
• ViewRoot并不屬于View樹的一部分。從源碼實現上來看，它既非View的子類，也非View Group，但它實現了ViewParent接口，這讓它可以作為View的名義上的父視圖;
• RootView繼承了Handler類，可以接收事件并分發;
• Android的所有觸屏事件、按鍵事件、界面刷新等事件都是通過ViewRoot進行分發的;

二、DecorView的創建整個流程詳解

1、attach

Activity的setContentView()開始

1. publicvoidsetContentView(@LayoutResintlayoutResID){
2. getWindow().setContentView(layoutResID);
3. initWindowDecorActionBar();
4. }

可以看到實際上是交給Window來裝載視圖的;

1. finalvoidattach(Contextcontext,ActivityThreadaThread,
2. Instrumentationinstr,IBindertoken,intident,
3. Applicationapplication,Intentintent,ActivityInfoinfo,
4. CharSequencetitle,Activityparent,Stringid,
5. NonConfigurationInstanceslastNonConfigurationInstances,
6. Configurationconfig,Stringreferrer,IVoiceInteractorvoiceInteractor,
7. Windowwindow){
8. ..................................................................
9. mWindow=newPhoneWindow(this,window);//創建一個Window對象
10. mWindow.setWindowControllerCallback(this);
11. mWindow.setCallback(this);//設置回調，向Activity分發點擊或狀態改變等事件
12. mWindow.setOnWindowDismissedCallback(this);
13. .................................................................
14. mWindow.setWindowManager(
15. (WindowManager)context.getSystemService(Context.WINDOW_SERVICE),
16. mToken,mComponent.flattenToString(),
17. (info.flags&ActivityInfo.FLAG_HARDWARE_ACCELERATED)!=0);//給Window設置WindowManager對象
18. ....................................................................
19. }

在Activity的attach方法中生成了PhoneWindow的實例;

有了Window對象，接下來就將DecorView加載到Window中;

2、setContentView

1. publicvoidsetContentView(intlayoutResID){
2. if(mContentParent==null){//mContentParent為空，創建一個DecroView
3. installDecor();
4. }else{
5. mContentParent.removeAllViews();//mContentParent不為空，刪除其中的View
6. }
7. mLayoutInflater.inflate(layoutResID,mContentParent);//為mContentParent添加子View,即Activity中設置的布局文件
8. finalCallbackcb=getCallback();
9. if(cb!=null&&!isDestroyed()){
10. cb.onContentChanged();//回調通知，內容改變
11. }
12. }

mContentParent就是ContentView所對應的的FrameLayout;

Activity的setContentView的流程大致可以總結為：

Activity首先在Attach方法中生成了PhoneWindow的實例;

在setContentView中直接交給Window來裝載視圖，先在PhoneWindow中創建了一個DecroView;

其中創建的過程中可能根據Theme不同，加載不同的布局格式，即Activity中設置的布局;

3、installDecor

1. privatevoidinstallDecor(){
2. if(mDecor==null){
3. mDecor=generateDecor();//生成DecorView
4. mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
5. mDecor.setIsRootNamespace(true);
6. if(!mInvalidatePanelMenuPosted&&mInvalidatePanelMenuFeatures!=0){
7. mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);
8. }
9. }
10. if(mContentParent==null){
11. mContentParent=generateLayout(mDecor);//為DecorView設置布局格式，并返回mContentParent
12. ...
13. }
14. }
15. }
16. protectedDecorViewgenerateDecor(){
17. returnnewDecorView(getContext(),-1);
18. }

很簡單，創建了一個DecorView;

再看generateLayout;

4、generateLayout

1. protectedViewGroupgenerateLayout(DecorViewdecor){
2. //從主題文件中獲取樣式信息
3. TypedArraya=getWindowStyle();
4. ...................
5. if(a.getBoolean(R.styleable.Window_windowNoTitle,false)){
6. requestFeature(FEATURE_NO_TITLE);
7. }elseif(a.getBoolean(R.styleable.Window_windowActionBar,false)){
8. //Don'tallowanactionbarifthereisnotitle.
9. requestFeature(FEATURE_ACTION_BAR);
10. }
11. ................
12. //根據主題樣式，加載窗口布局
13. intlayoutResource;
14. intfeatures=getLocalFeatures();
15. //System.out.println("Features:0x"+Integer.toHexString(features));
16. if((features&(1<
17. layoutResource=R.layout.screen_swipe_dismiss;
18. }elseif(...){
19. ...
20. }
21. Viewin=mLayoutInflater.inflate(layoutResource,null);//加載layoutResource
22. //往DecorView中添加子View，即文章開頭介紹DecorView時提到的布局格式，那只是一個例子，根據主題樣式不同，加載不同的布局。
23. decor.addView(in,newViewGroup.LayoutParams(MATCH_PARENT,MATCH_PARENT));
24. mContentRoot=(ViewGroup)in;
25. ViewGroupcontentParent=(ViewGroup)findViewById(ID_ANDROID_CONTENT);//這里獲取的就是mContentParent
26. if(contentParent==null){
27. thrownewRuntimeException("Windowcouldn'tfindcontentcontainerview");
28. }
29. if((features&(1<
30. ProgressBarprogress=getCircularProgressBar(false);
31. if(progress!=null){
32. progress.setIndeterminate(true);
33. }
34. }
35. if((features&(1<
36. registerSwipeCallbacks();
37. }
38. //Remainingsetup--ofbackgroundandtitle--thatonlyapplies
39. //totop-levelwindows.
40. ...
41. returncontentParent;

• 先從主題中獲取樣式，然后根據樣式;
• 加載對應的布局到DecorView中，然后從中獲取mContentParent;
• 獲得到之后，可以回到上面的代碼，為mContentParent添加View，即Activity中的布局;

5、DecorView的顯示

將DecorView建立起來，通過setContentView設置的界面，如何在onResume后對用戶可見，需要從ActivityThread說起;

1. privatevoidhandleLaunchActivity(ActivityClientRecordr,IntentcustomIntent){
2. //就是在這里調用了Activity.attach()，接著調用了Activity.onCreate()和Activity.onStart()生命周期，
3. //但是由于只是初始化了mDecor，添加了布局文件，還沒有把
4. //mDecor添加到負責UI顯示的PhoneWindow中，所以這時候對用戶來說，是不可見的
5. Activitya=performLaunchActivity(r,customIntent);
6. ......
7. if(a!=null){
8. //這里面執行了Activity.onResume()
9. handleResumeActivity(r.token,false,r.isForward,
10. !r.activity.mFinished&&!r.startsNotResumed);
11. if(!r.activity.mFinished&&r.startsNotResumed){
12. try{
13. r.activity.mCalled=false;
14. //執行Activity.onPause()
15. mInstrumentation.callActivityOnPause(r.activity);
16. }
17. }
18. }
19. }

重點看下handleResumeActivity(),在這其中，DecorView將會顯示出來，同時重要的一個角色;ViewRoot也將登場;

6、handleResumeActivity

1. finalvoidhandleResumeActivity(IBindertoken,booleanclearHide,
2. booleanisForward,booleanreallyResume){
3. //這個時候，Activity.onResume()已經調用了，但是現在界面還是不可見的
4. ActivityClientRecordr=performResumeActivity(token,clearHide);
5. if(r!=null){
6. finalActivitya=r.activity;
7. if(r.window==null&&!a.mFinished&&willBeVisible){
8. r.window=r.activity.getWindow();
9. Viewdecor=r.window.getDecorView();
10. //decor對用戶不可見
11. decor.setVisibility(View.INVISIBLE);
12. ViewManagerwm=a.getWindowManager();
13. WindowManager.LayoutParamsl=r.window.getAttributes();
14. a.mDecor=decor;
15. l.type=WindowManager.LayoutParams.TYPE_BASE_APPLICATION;
16. if(a.mVisibleFromClient){
17. a.mWindowAdded=true;
18. //被添加進WindowManager了，但是這個時候，還是不可見的
19. wm.addView(decor,l);
20. }
21. if(!r.activity.mFinished&&willBeVisible
22. &&r.activity.mDecor!=null&&!r.hideForNow){
23. //在這里，執行了重要的操作,使得DecorView可見
24. if(r.activity.mVisibleFromClient){
25. r.activity.makeVisible();
26. }
27. }
28. }
29. }
30. }

當我們執行了Activity.makeVisible()方法之后，界面才對我們是可見的;

1. voidmakeVisible(){
2. if(!mWindowAdded){
3. ViewManagerwm=getWindowManager();
4. wm.addView(mDecor,getWindow().getAttributes());//將DecorView添加到WindowManager
5. mWindowAdded=true;
6. }
7. mDecor.setVisibility(View.VISIBLE);//DecorView可見
8. }

• 到此DecorView便可見，顯示在屏幕中;
• 但是在這其中,wm.addView(mDecor, getWindow().getAttributes());
• 起到了重要的作用，因為其內部創建了一個ViewRootImpl對象，負責繪制顯示各個子View;
• 具體來看addView()方法，因為WindowManager是個接口，具體是交給WindowManagerImpl來實現的;

7、addView

1. publicfinalclassWindowManagerImplimplementsWindowManager{
2. privatefinalWindowManagerGlobalmGlobal=WindowManagerGlobal.getInstance();
3. ...
4. @Override
5. publicvoidaddView(Viewview,ViewGroup.LayoutParamsparams){
6. mGlobal.addView(view,params,mDisplay,mParentWindow);
7. }
8. }
9. 交給WindowManagerGlobal的addView()方法去實現；
10. publicvoidaddView(Viewview,ViewGroup.LayoutParamsparams,
11. Displaydisplay,WindowparentWindow){
12. finalWindowManager.LayoutParamswparams=(WindowManager.LayoutParams)params;
13. ......
14. synchronized(mLock){
15. ViewRootImplroot;
16. //實例化一個ViewRootImpl對象
17. root=newViewRootImpl(view.getContext(),display);
18. view.setLayoutParams(wparams);
19. mViews.add(view);
20. mRoots.add(root);
21. mParams.add(wparams);
22. }
23. ......
24. try{
25. //將DecorView交給ViewRootImpl
26. root.setView(view,wparams,panelParentView);
27. }catch(RuntimeExceptione){
28. }
29. }

• 看到其中實例化了ViewRootImpl對象，然后調用其setView()方法;

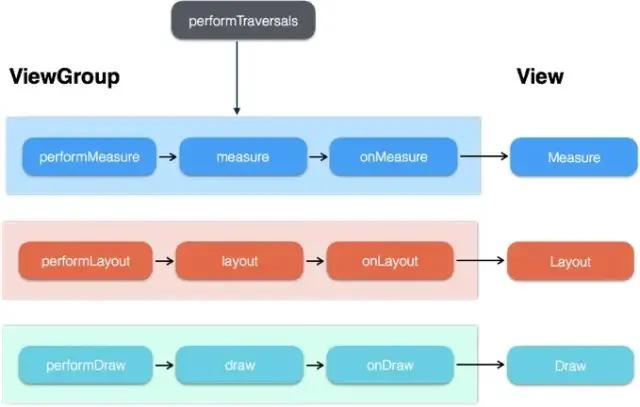

• 其中setView()方法經過一些列折騰，最終調用了performTraversals()方法，完成繪制，最終界面才顯示出來;

總結

• Activity就像個控制器，不負責視圖部分。Window像個承載器，裝著內部視圖;
• DecorView就是個頂層視圖，是所有View的最外層布局;
• ViewRoot像個連接器，負責溝通，通過硬件的感知來通知視圖，進行用戶之間的交互;
