一、 為什么需要Window

在流處理應用中，數據是連續不斷的，有時我們需要做一些聚合類的處理，例如：在過去的1分鐘內有多少用戶點擊了我們的網頁。

在這種情況下，我們必須定義一個窗口，用來收集最近1分鐘內的數據，并對這個窗口內的數據進行計算

二、Window的分類

2.1 按照time和count分類

time-window:時間窗口:根據時間劃分窗口,如:每xx分鐘統計最近xx分鐘的數據

count-window:數量窗口:根據數量劃分窗口,如:每xx個數據統計最近xx個數據

2.2 按照slide和size分類

窗口有兩個重要的屬性: 窗口大小size和滑動間隔slide,根據它們的大小關系可分為:

tumbling-window:滾動窗口:size=slide,如:每隔10s統計最近10s的數據

sliding-window:滑動窗口:size>slide,如:每隔5s統計最近10s數據

注意:當size

小結

按照上面窗口的分類方式進行組合,可以得出如下的窗口:

• 基于時間的滾動窗口tumbling-time-window--用的較多
• 基于時間的滑動窗口sliding-time-window--用的較多
• 基于數量的滾動窗口tumbling-count-window--用的較少
• 基于數量的滑動窗口sliding-count-window--用的較少

注意:Flink還支持一個特殊的窗口:Session會話窗口,需要設置一個會話超時時間,如30s,則表示30s內沒有數據到來,則觸發上個窗口的計算

三、WindowAPI

3.1 window和windowAll

使用keyby的流,應該使用window方法

未使用keyby的流,應該調用windowAll方法

區別：

Window算子：是可以設置并行度的

WindowAll 算子：并行度始終為1

3.2 WindowAssigner

Windows Assigner的作用是指定窗口的類型，定義如何將數據流分配到一個或者多個窗口，API中通過window (WindowsAssigner assigner)指定。在Flink中支持兩種類型的窗口，一種是基于時間的窗口(TimeWindow)，另一種是基于數量的窗口(countWindow)。窗口所表現出的類型特性取決于window assigner的定義。

Flink底層Window模型僅有TimeWindow以及GlobalWindow。

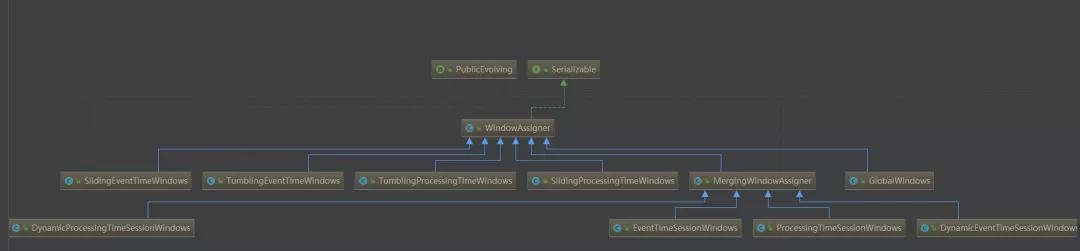

Flink提供了很多各種場景用的WindowAssigner：

如果需要自定制數據分發策略，則可以實現一個 class，繼承自 WindowAssigner。

3.3 evictor

evictor 主要用于做一些數據的自定義操作，可以在執行用戶代碼之前，也可以在執行

用戶代碼之后，更詳細的描述可以參考org.apache.flink.streaming.api.windowing.evictors.Evictor 的 evicBefore 和 evicAfter兩個方法。

Flink 提供了如下三種通用的 evictor：

CountEvictor 保留指定數量的元素

TimeEvictor 設定一個閾值 interval，刪除所有不再 max_ts - interval 范圍內的元

素，其中 max_ts 是窗口內時間戳的最大值。

DeltaEvictor 通過執行用戶給定的 DeltaFunction 以及預設的 theshold，判斷是否刪 除一個元素。

3.4 trigger

trigger 用來判斷一個窗口是否需要被觸發，每個 WindowAssigner 都自帶一個默認的trigger，

如果默認的 trigger 不能滿足你的需求，則可以自定義一個類，繼承自Trigger 即可，我們詳細描述下 Trigger 的接口以及含義：

onEventTime() 當 event-time timer 被觸發的時候會調用

onElement() 每次往 window 增加一個元素的時候都會觸發

onMerge() 對兩個 `rigger 的 state 進行 merge 操作

clear() window 銷毀的時候被調用

上面的接口中前三個會返回一個 TriggerResult， TriggerResult 有如下幾種可能的選 擇：

• CONTINUE 不做任何事情
• FIRE 觸發 window
• PURGE 清空整個 window 的元素并銷毀窗口
• PURGE 清空整個 window 的元素并銷毀窗口

四、WindowAPI調用案例示例

4.1 基于時間的滾動和滑動窗口

測試數據

1. 信號燈編號和通過該信號燈的車的數量
2. 9,3
3. 9,2
4. 9,7
5. 4,9
6. 2,6
7. 1,5
8. 2,3
9. 5,7
10. 5,4

需求1:每5秒鐘統計一次，最近5秒鐘內，各個路口通過紅綠燈汽車的數量--基于時間的滾動窗口

需求2:每5秒鐘統計一次，最近10秒鐘內，各個路口通過紅綠燈汽車的數量--基于時間的滑動窗口

1. packagecom.flink.source
3. importorg.apache.flink.api.common.functions.MapFunction
4. importorg.apache.flink.streaming.api.scala._
5. importorg.apache.flink.streaming.api.windowing.assigners.{SlidingProcessingTimeWindows,TumblingProcessingTimeWindows}
6. importorg.apache.flink.streaming.api.windowing.time.Time;
8. /**
9. *@Packagecom.flink.source
10. *@File：WindowDemo_TimeWindow.java
11. *@author大數據老哥
12. *@date2021/10/2610:50
13. *@versionV1.0
14. */
15. objectWindowDemo_TimeWindow{
16. defmain(args:Array[String]):Unit={
17. valenv=StreamExecutionEnvironment.getExecutionEnvironment
19. valsocketData=env.socketTextStream("192.168.100.101",9999)
20. valsocketMap=socketData.map(newMapFunction[String,CartInfo](){
21. overridedefmap(t:String):CartInfo={
22. valarr=t.split(",")
23. CartInfo(arr(0),arr(1).toInt)
24. }
25. })
26. //需求1:每5秒鐘統計一次，最近5秒鐘內，各個路口通過紅綠燈汽車的數量
27. valresult=socketMap.keyBy(_.sensorId).window(TumblingProcessingTimeWindows.of(Time.seconds(5))).sum("count")
28. //需求2:每5秒鐘統計一次，最近10秒鐘內，各個路口通過紅綠燈汽車的數量
29. valresult2=socketMap.keyBy(_.sensorId).window(SlidingProcessingTimeWindows.of(Time.seconds(5),Time.seconds(10))).sum("count")
30. result.print()
31. result2.print()
32. env.execute("winds")
33. }
35. }
37. caseclassCartInfo(varsensorId:String,varcount:Int)

4.2 基于數量的滾動和滑動窗口

測試數據

1. 信號燈編號和通過該信號燈的車的數量
2. 9,3
3. 9,2
4. 9,7
5. 4,9
6. 2,6
7. 1,5
8. 2,3
9. 5,7
10. 5,4

需求1:統計在最近5條消息中,各自路口通過的汽車數量,相同的key每出現5次進行統計--基于數量的滾動窗口

需求2:統計在最近5條消息中,各自路口通過的汽車數量,相同的key每出現3次進行統計--基于數量的滑動窗口

1. packagecom.flink.source
3. importorg.apache.flink.api.common.functions.MapFunction
4. importorg.apache.flink.streaming.api.scala._
6. /**
7. *@Packagecom.flink.source
8. *@File：WindosDemoo_CountWindos.java
9. *@author大數據老哥
10. *@date2021/10/2614:04
11. *@versionV1.0
12. */
13. objectWindowDemo_CountWindow{
14. defmain(args:Array[String]):Unit={
15. valenv=StreamExecutionEnvironment.getExecutionEnvironment
16. valsocketData=env.socketTextStream("192.168.100.101",9999)
17. valsocketMap=socketData.map(newMapFunction[String,CartInfo]{
18. overridedefmap(t:String):CartInfo={
19. valarr=t.split(",")
20. CartInfo(arr(0),arr(1).toInt)
21. }
22. })
23. //需求1:統計在最近5條消息中,各自路口通過的汽車數量,相同的key每出現5次進行統計
24. valresult=socketMap.keyBy(_.sensorId).countWindow(5L).sum("count")
25. //需求2:統計在最近5條消息中,各自路口通過的汽車數量,相同的key每出現3次進行統計
26. valresult2=socketMap.keyBy(_.sensorId).countWindow(5L,3L).sum("count")
27. result.print("result")
28. result2.print("result2")
29. env.execute()
31. }
32. }
33. caseclassCartInfo(varsensorId:String,varcount:Int)

case class CartInfo(var sensorId: String, var count: Int)

4.3 會話窗口

測試數據

1. 信號燈編號和通過該信號燈的車的數量
2. 9,3
3. 9,2
4. 9,7
5. 4,9
6. 2,6
7. 1,5
8. 2,3
9. 5,7
10. 5,4

設置會話超時時間為10s,10s內沒有數據到來,則觸發上個窗口的計算

1. packagecom.flink.source
3. importorg.apache.flink.api.common.functions.MapFunction
4. importorg.apache.flink.streaming.api.datastream.SingleOutputStreamOperator
5. importorg.apache.flink.streaming.api.environment.StreamExecutionEnvironment
6. importorg.apache.flink.streaming.api.windowing.assigners.ProcessingTimeSessionWindows
7. importorg.apache.flink.streaming.api.windowing.time.Time
10. /**
11. *@Packagecom.flink.source
12. *@File：WindowDemo_SessionWindow.java
13. *@author大數據老哥
14. *@date2021/11/116:10
15. *@versionV1.0
16. */
17. objectWindowDemo_SessionWindow{
18. defmain(args:Array[String]):Unit={
19. valenv=StreamExecutionEnvironment.getExecutionEnvironment
21. valsocketData=env.socketTextStream("192.168.100.101",9999)
22. valsocketMap:SingleOutputStreamOperator[CartInfo]=socketData.map(newMapFunction[String,CartInfo](){
23. overridedefmap(t:String):CartInfo={
24. valarr=t.split(",")
25. CartInfo(arr(0),arr(1).toInt)
26. }
27. })
28. //設置會話超時時間為10s,10s內沒有數據到來,則觸發上個窗口的計算
29. valresult=socketMap.keyBy(0)
30. .window(ProcessingTimeSessionWindows.withGap(Time.seconds(10)))
31. .sum("count")
32. result.print()
33. env.execute("winds")
34. }
35. }
38. caseclassCartInfo(varsensorId:String,varcount:Int)
