前不久充電頭網拆解過ROMOSS羅馬仕一款10000mAh 30W快充移動電源，這次要拆解的是羅馬仕另一款移動電源，其具有40000mAh容量以及支持65W雙向快充，是一款典型的大容量大功率快充充電寶。下面我們就一起來詳細了解這款產品。
羅馬仕65W移動電源開箱

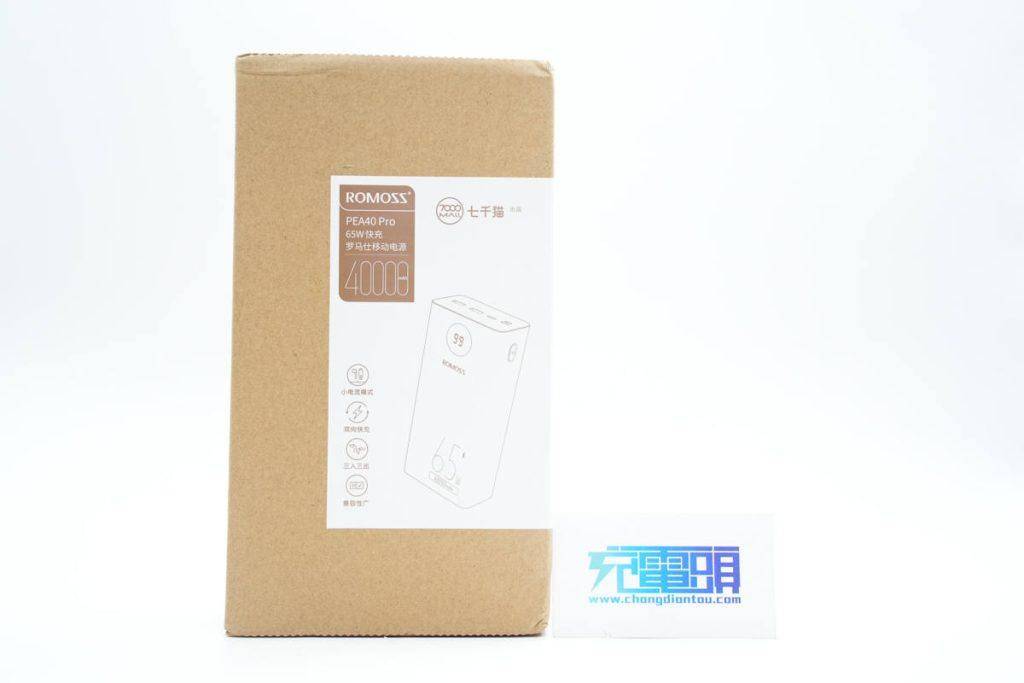

羅馬仕這款65W移動電源包裝盒設計上和此前拆的35W移動電源的一樣，貼紙上印有羅馬仕和七千貓品牌、產品外觀簡圖、名稱、容量、賣點標識等。

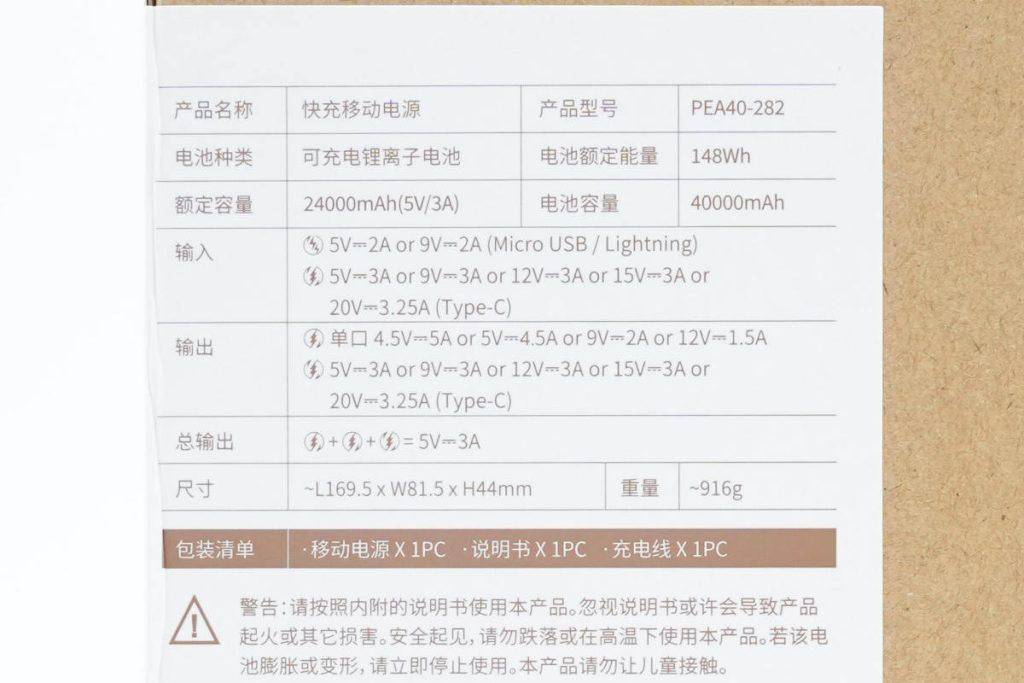

背面印有產品參數信息。

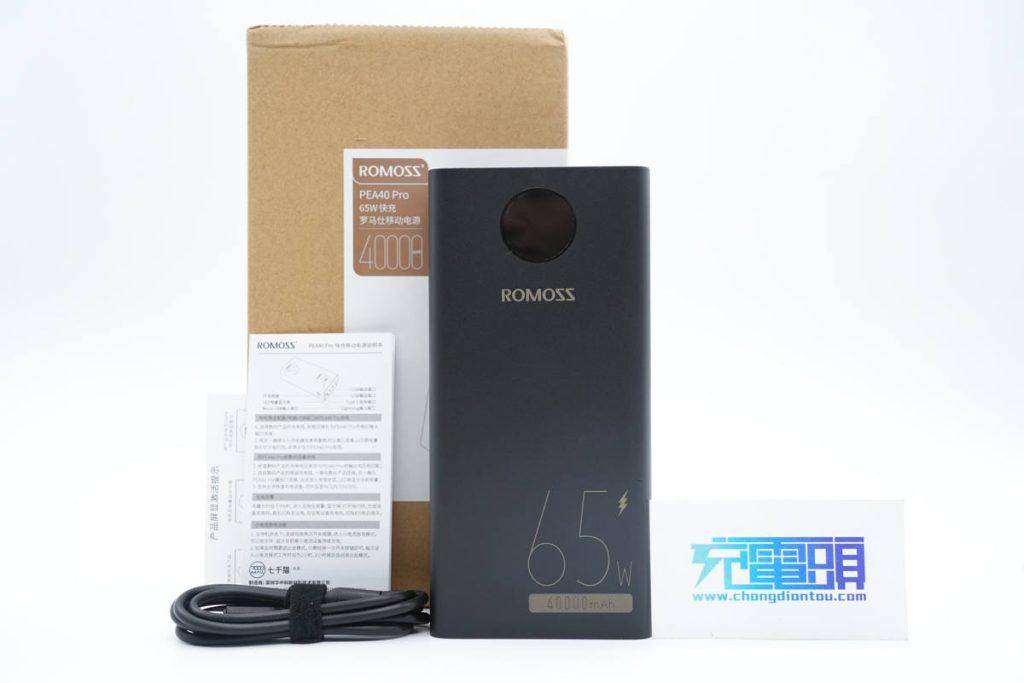

包裝內含移動電源、數據線以及使用說明書。

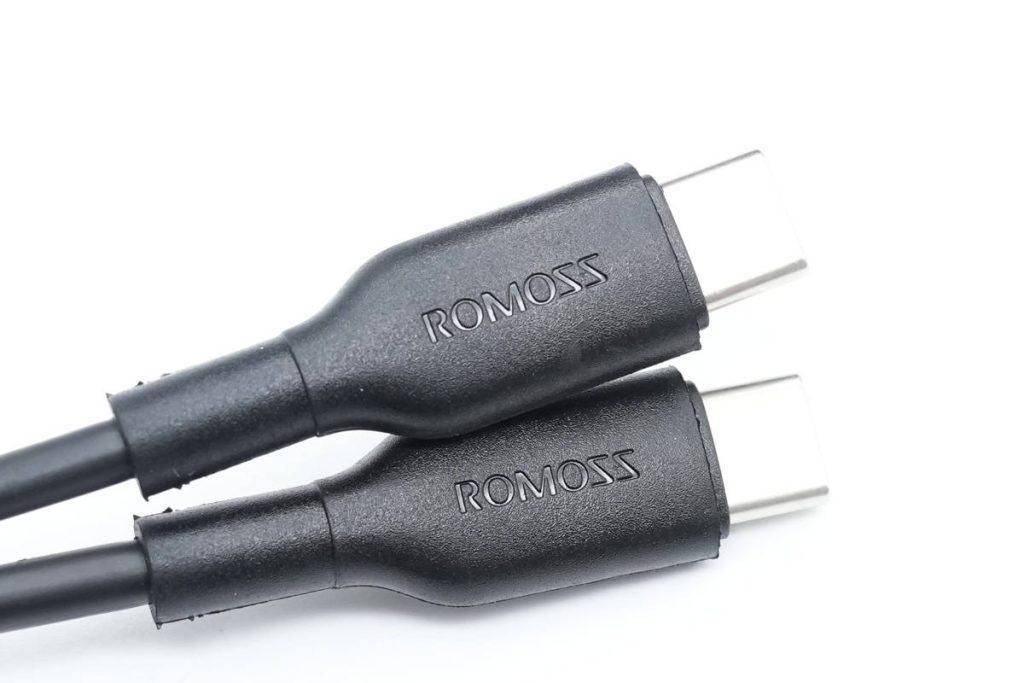

附帶線纜是CC線，線頭外殼磨砂方便插拔，此外凹印ROMOSS品牌。

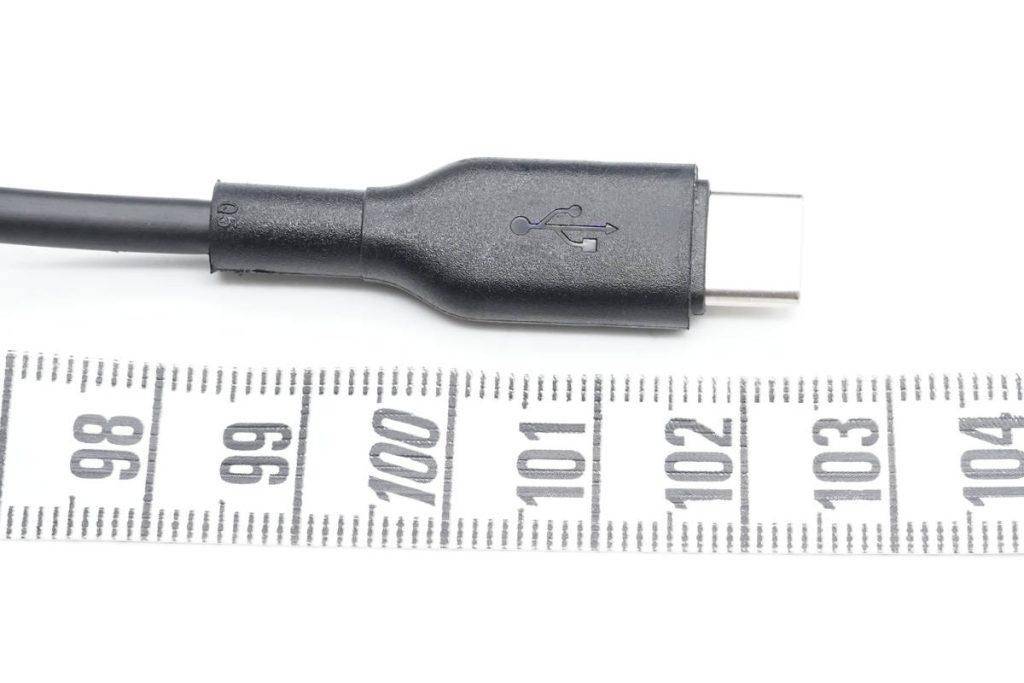

測得數據線長度約為102.5cm。

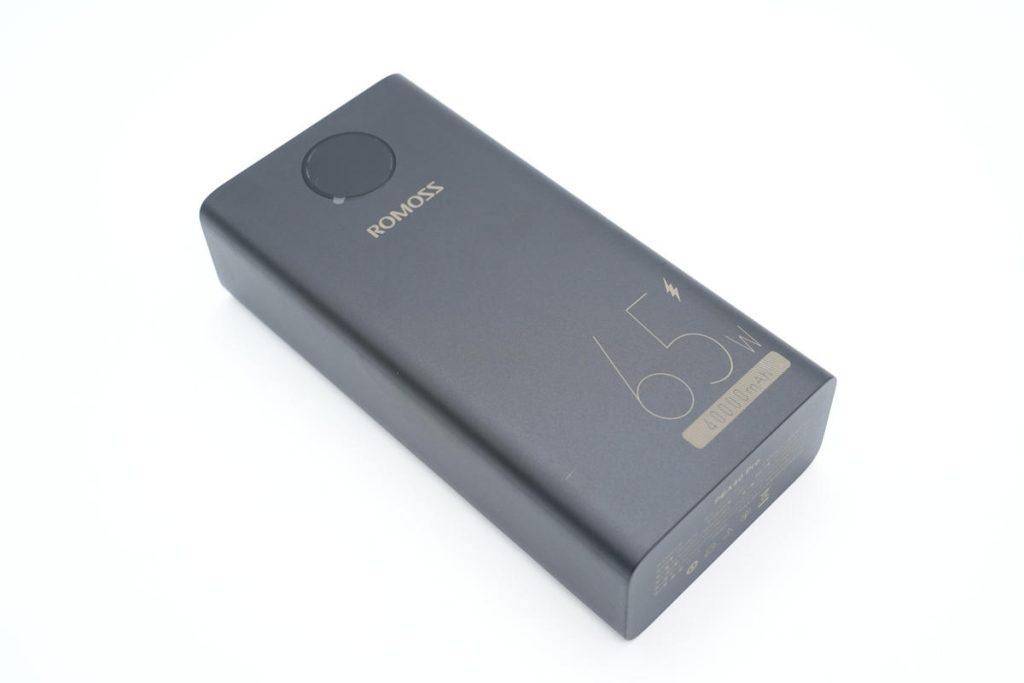

作為一款40000mAh大容量充電寶，采用經典直板造型設計，機身通體黑色，外殼磨砂抗指紋。
機身正面印有ROMOSS品牌、65W功率以及40000mAh容量，讓人一看就對這款充電寶有大概了解。

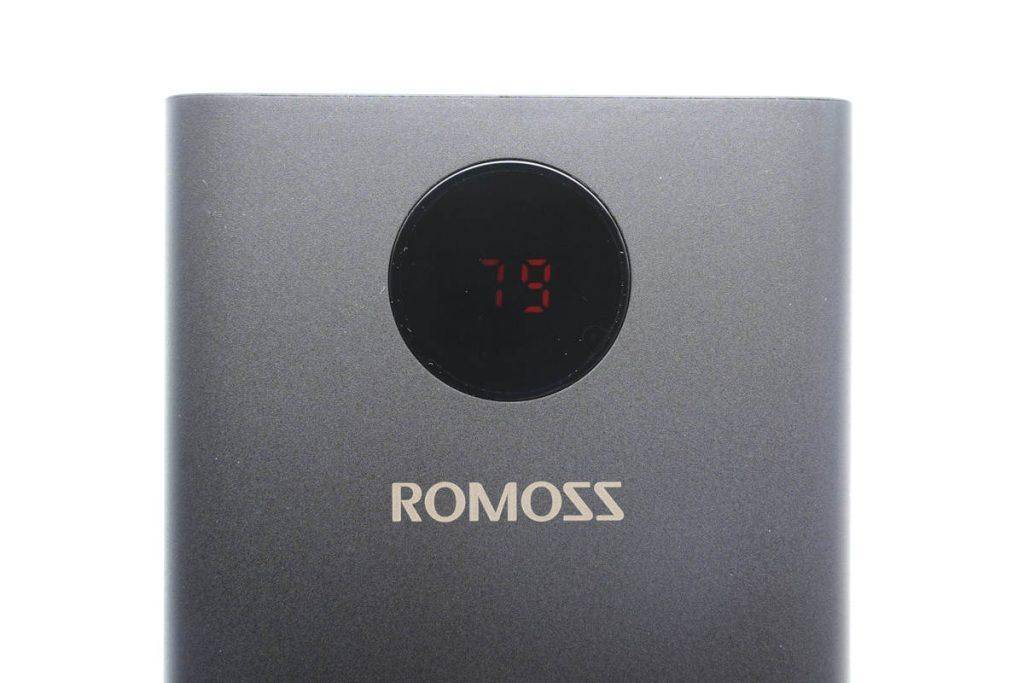

在ROMOSS品牌上還設有一個電量數顯屏，可實時精準顯示產品剩余電量，讓用戶對用電有很好把控。

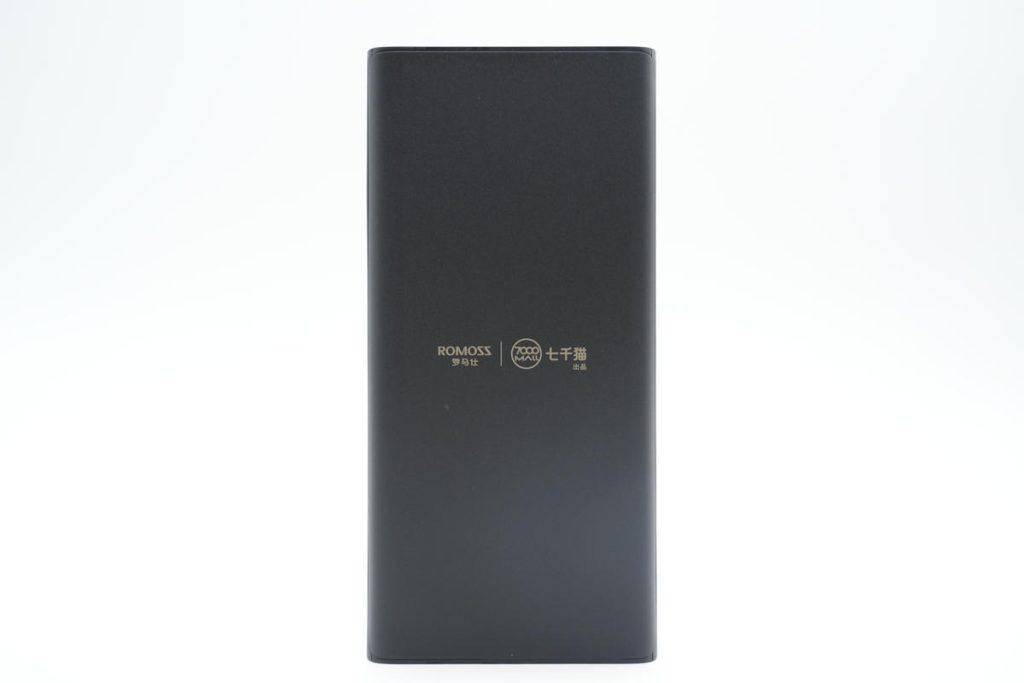

背面居中印有羅馬仕和七千貓的品牌。

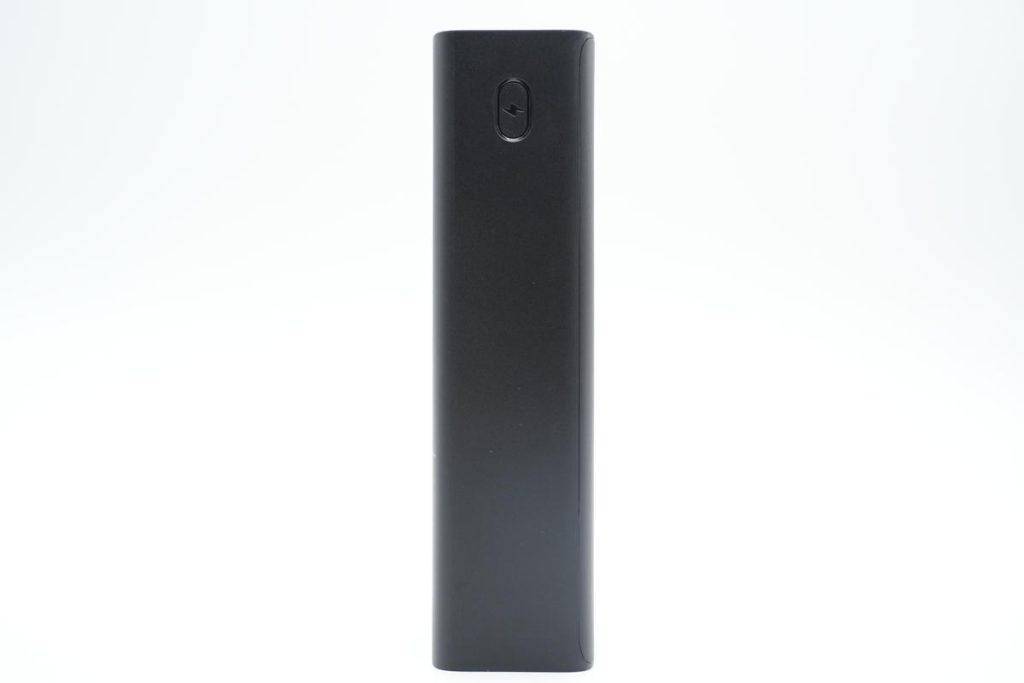

側面設有電源鍵。

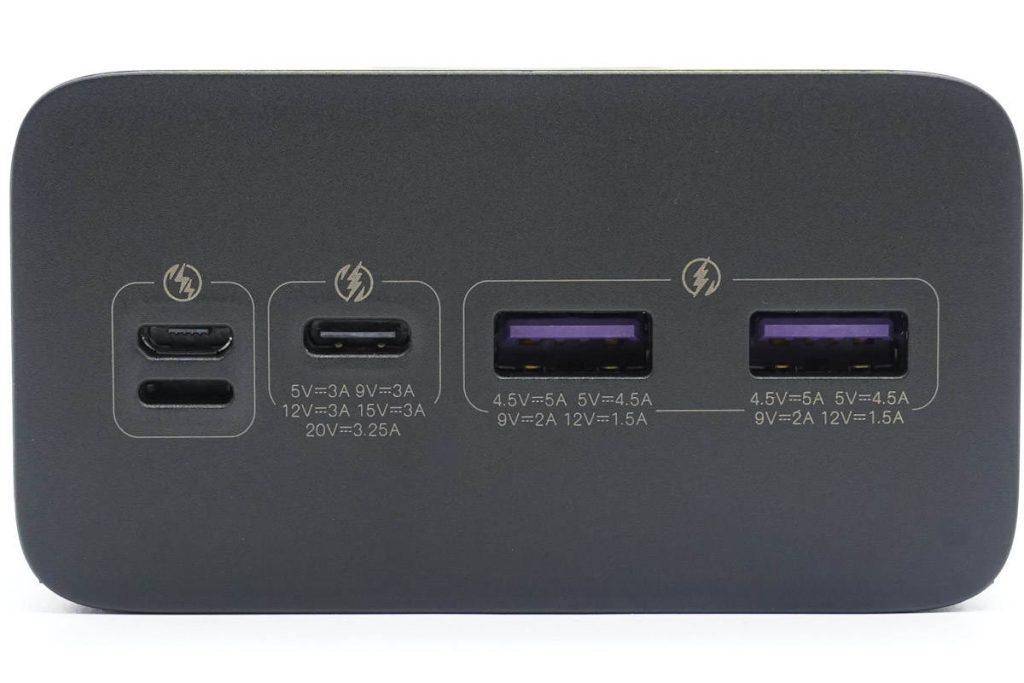

頂部設有2A1C1M1L五個接口，2A1C三個USB接口旁印有相應的參數。

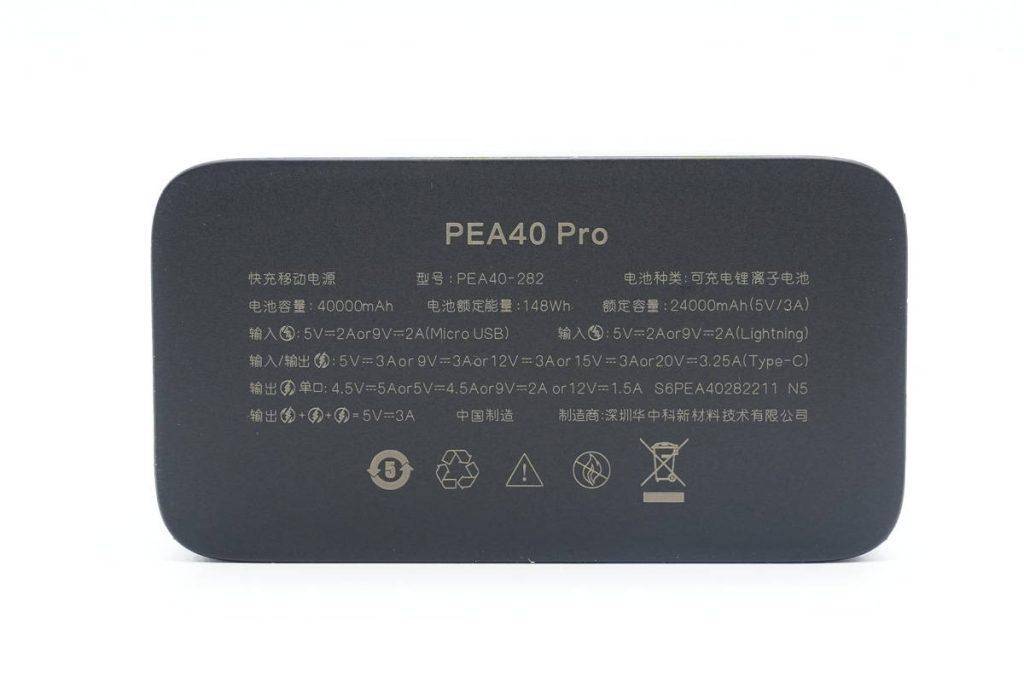

底部印有移動電源參數
型號：PEA40-29282
電池種類：可充電鋰離子電池
電池容量：40000mAh
電池額定能量：148Wh
額定容量：24000mAh（5V3A）
Micro USB輸入：5V2A、9V2A
Lightning輸入：5V2A、9V2A
USB-C輸入/輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A輸出：4.5V5A、5V4.5A、9V2A、12V1.5A
總輸出：5V3A
制造商：深圳華中科新材料技術有限公司

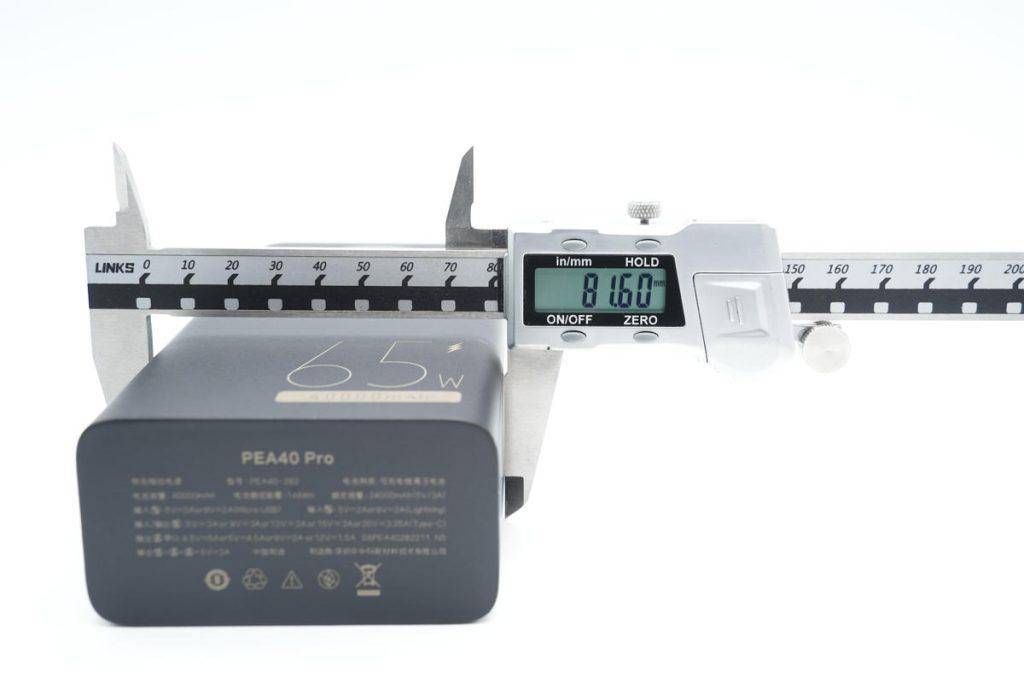

測得機身寬度為81.6mm。

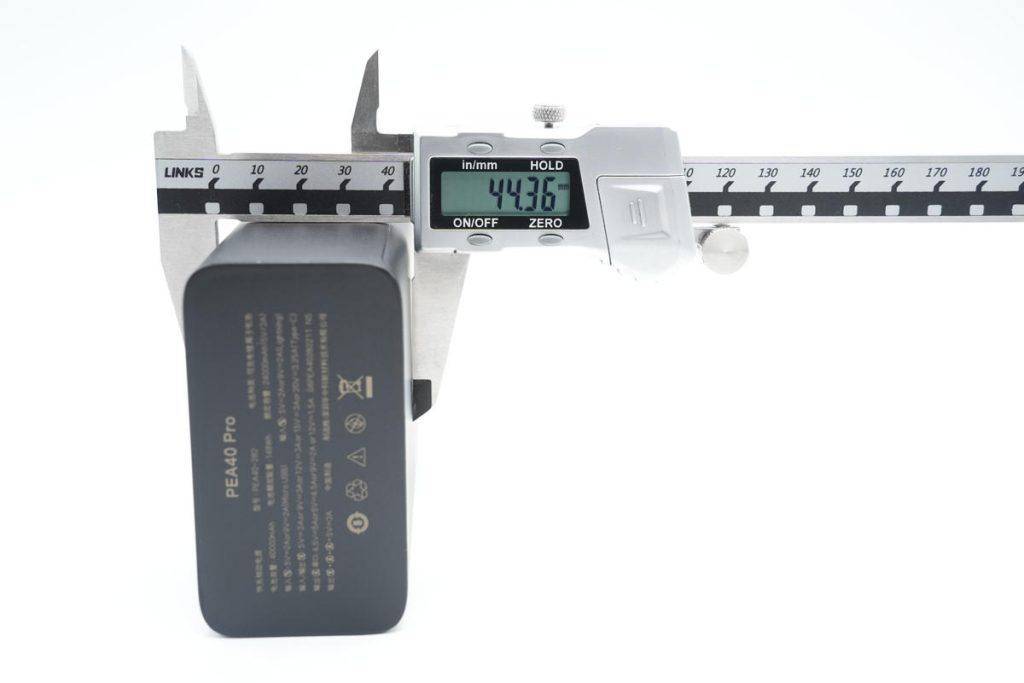

厚度為44.36mm。

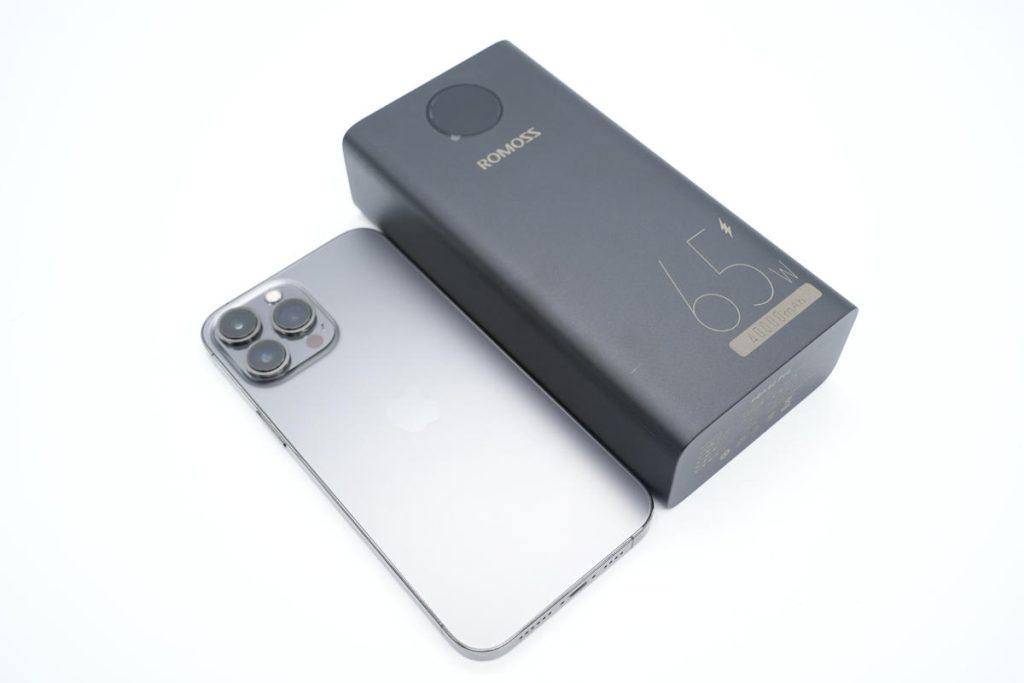

和iPhone 13 Pro Max放在一起對比。

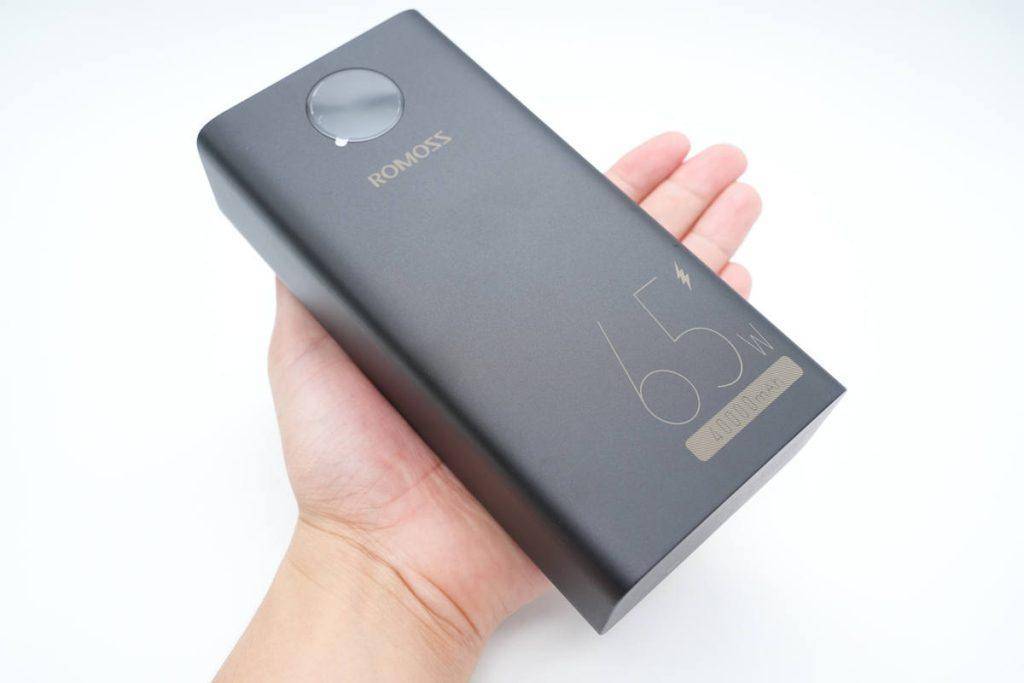

拿在手上的大小直觀感受。

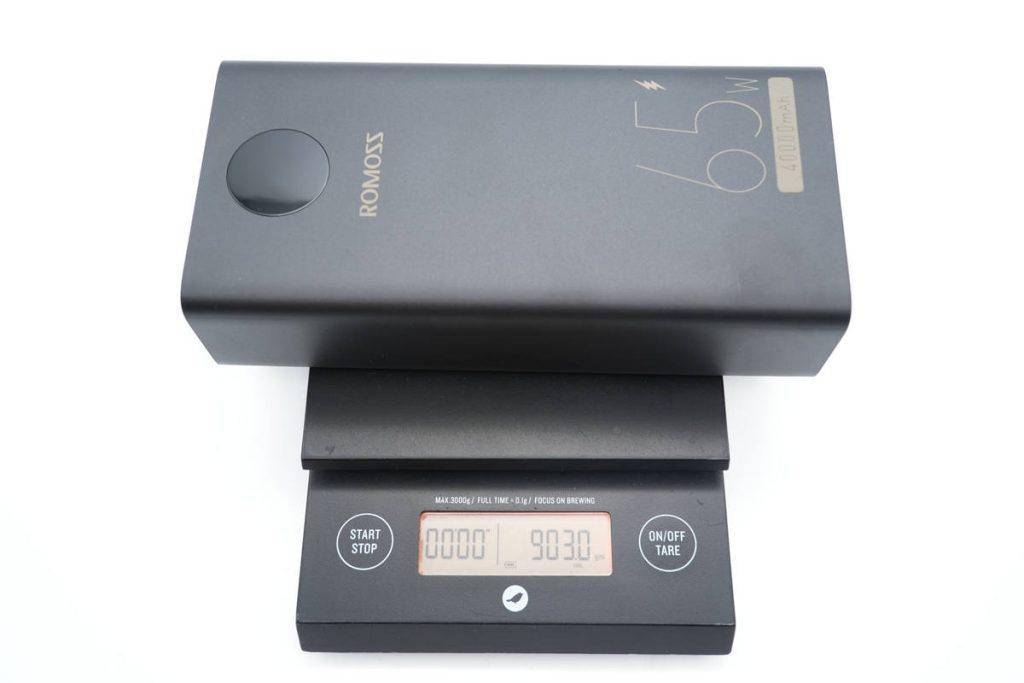

充電寶凈重約為903g。

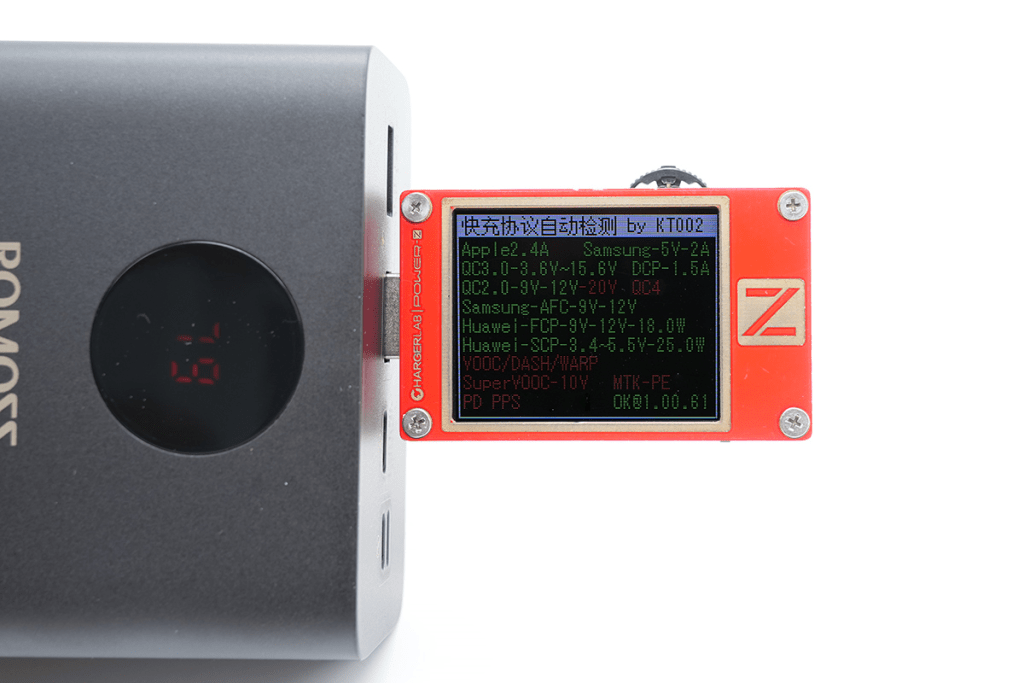

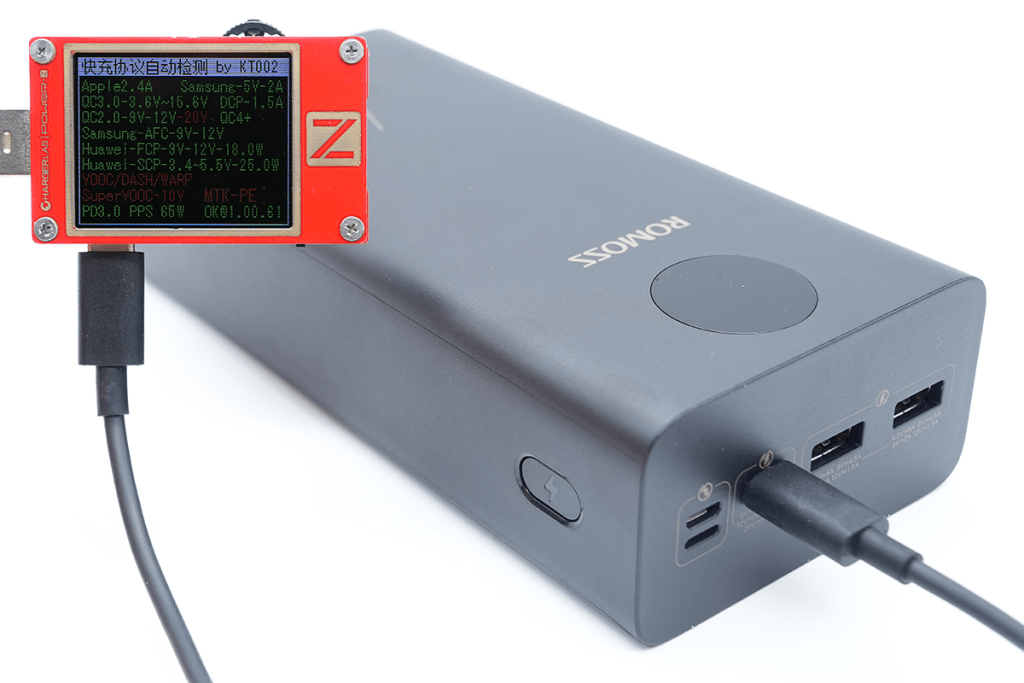

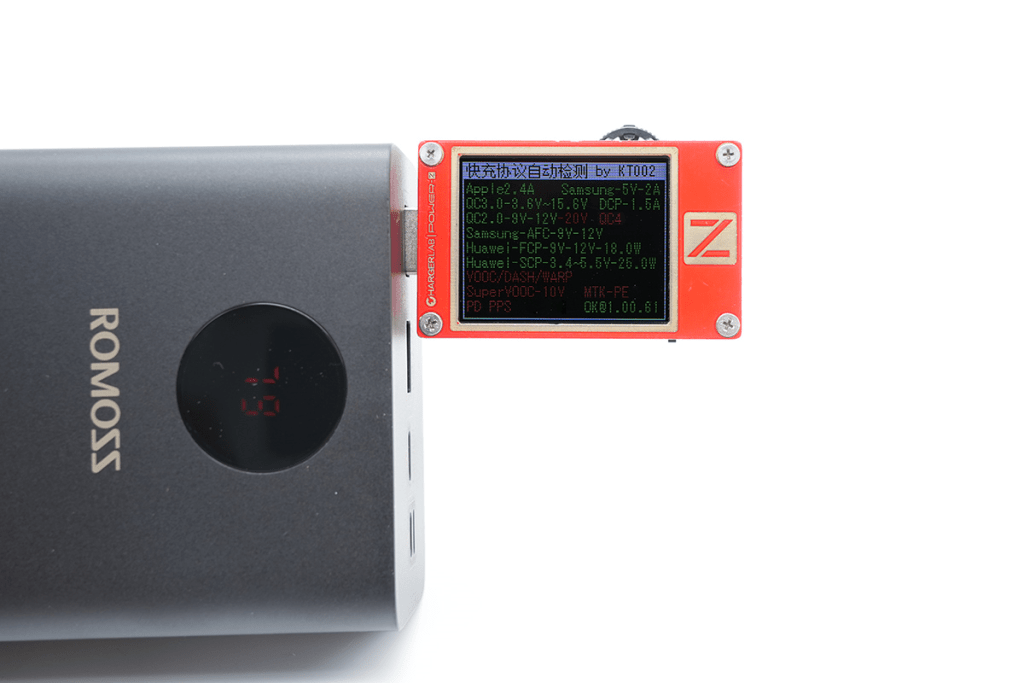

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。
測得另一個A口兼容協議相同。

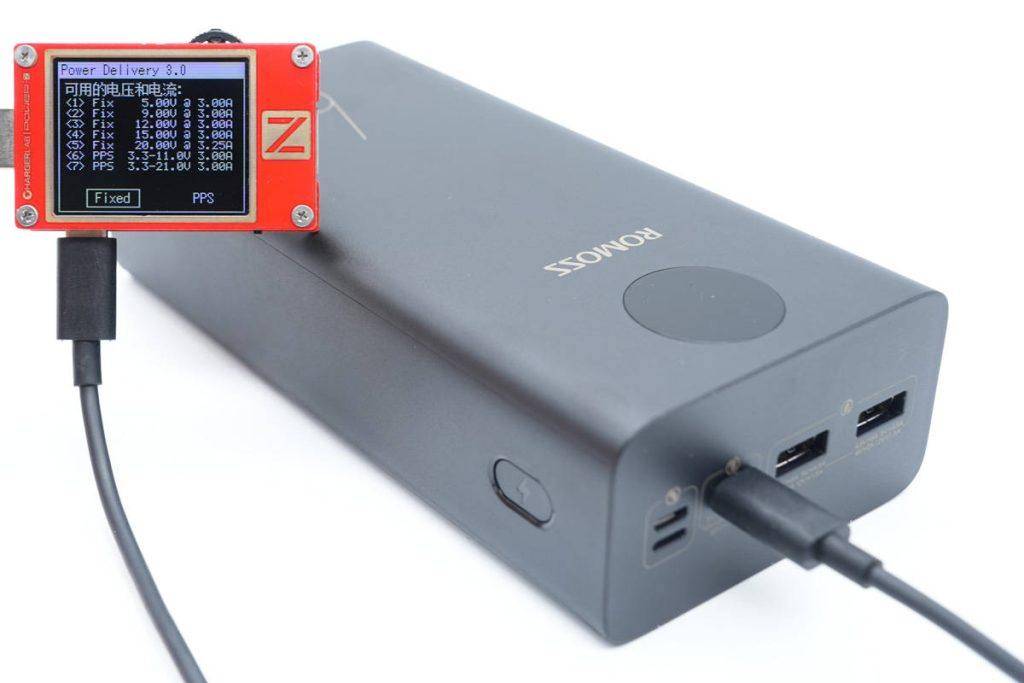

測得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。
并且具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V3A和3.3-21V3A兩組PPS電壓檔位。
羅馬仕65W移動電源拆解看完了這款移動電源的開箱和協議測試后，下面就對產品進行拆解，看看內部的電路設計。

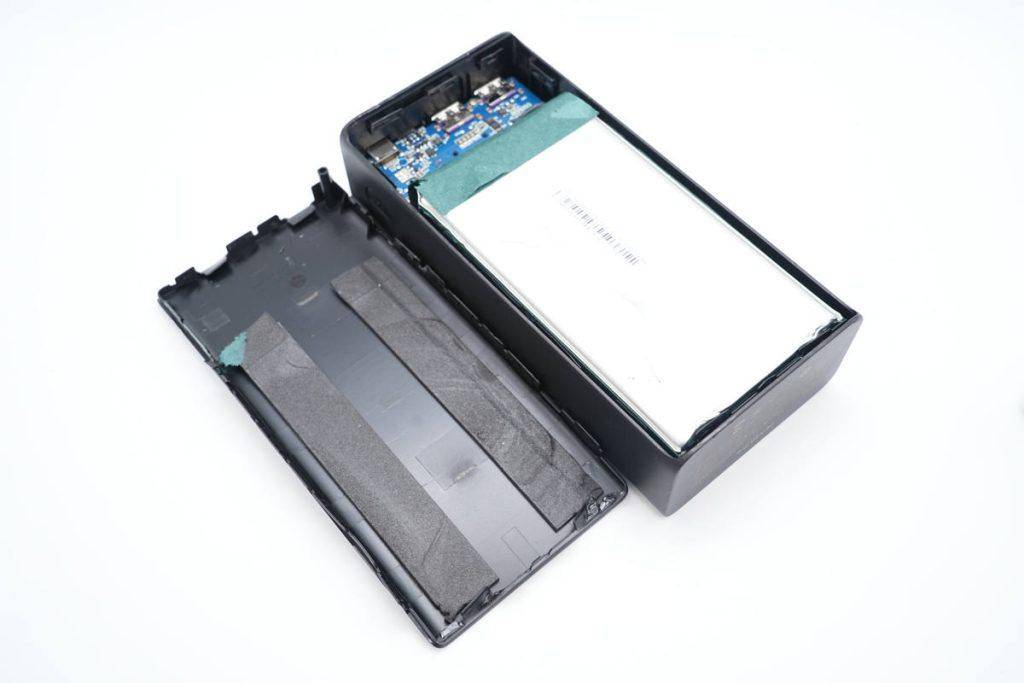

將機身背面外殼拆開，外殼上貼有緩沖保護泡棉。

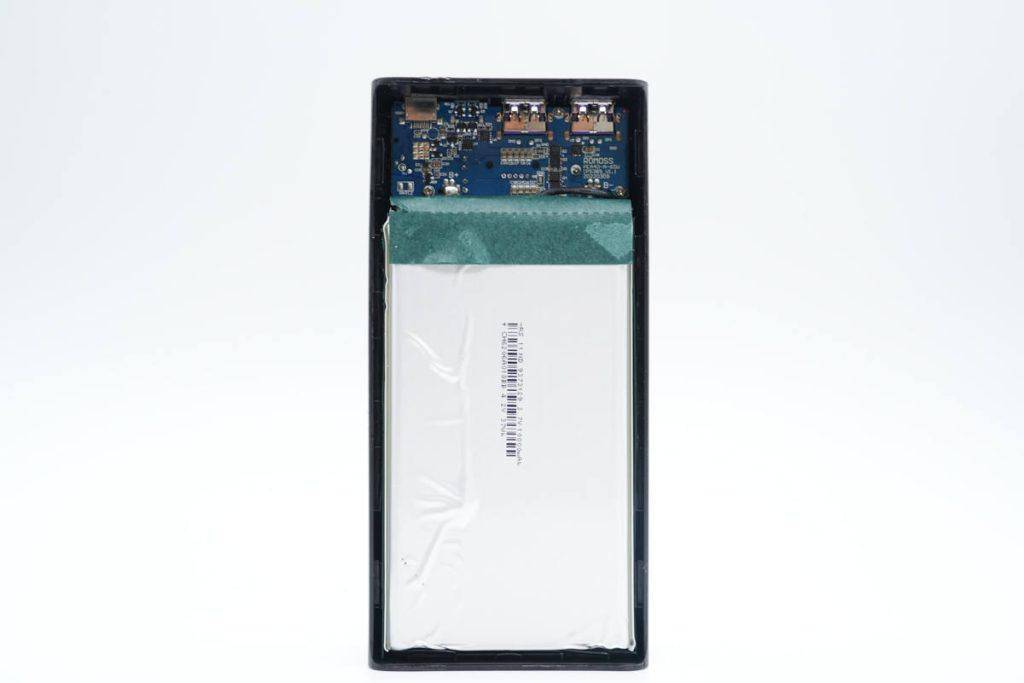

PCB板使用螺絲固定，和電芯間有青稞絕緣紙進行隔離絕緣。電芯固定非常牢固，正常無法取出。

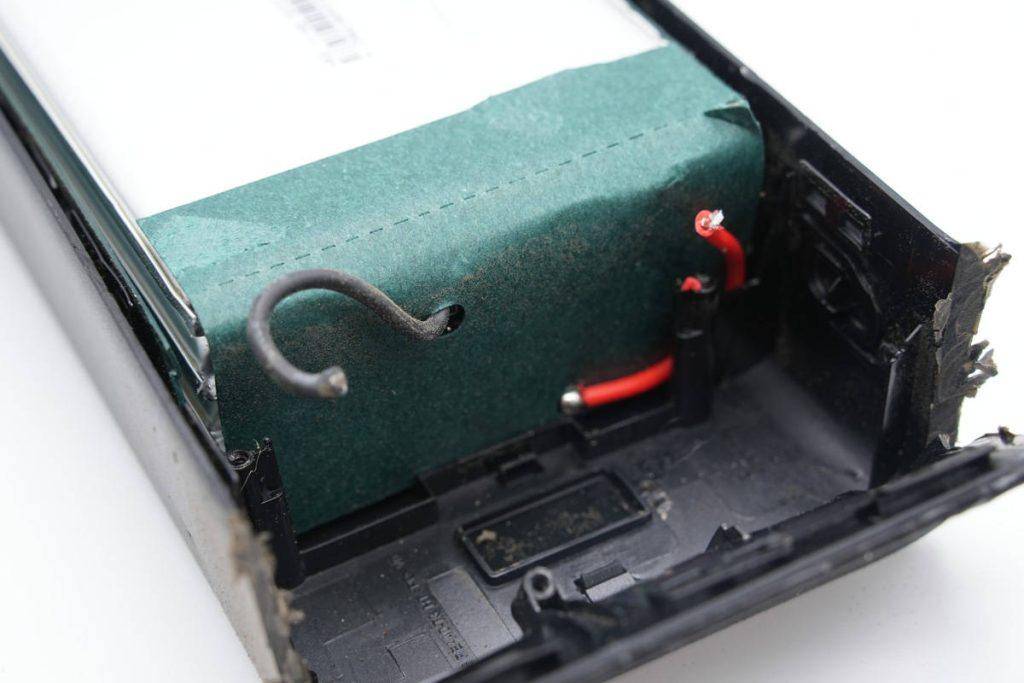

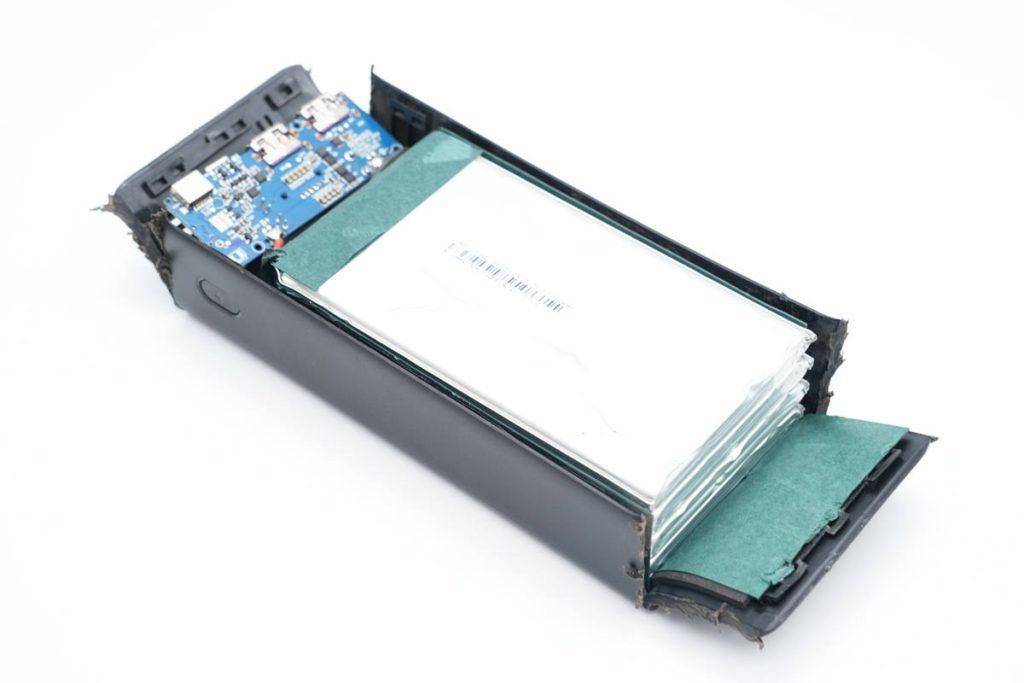

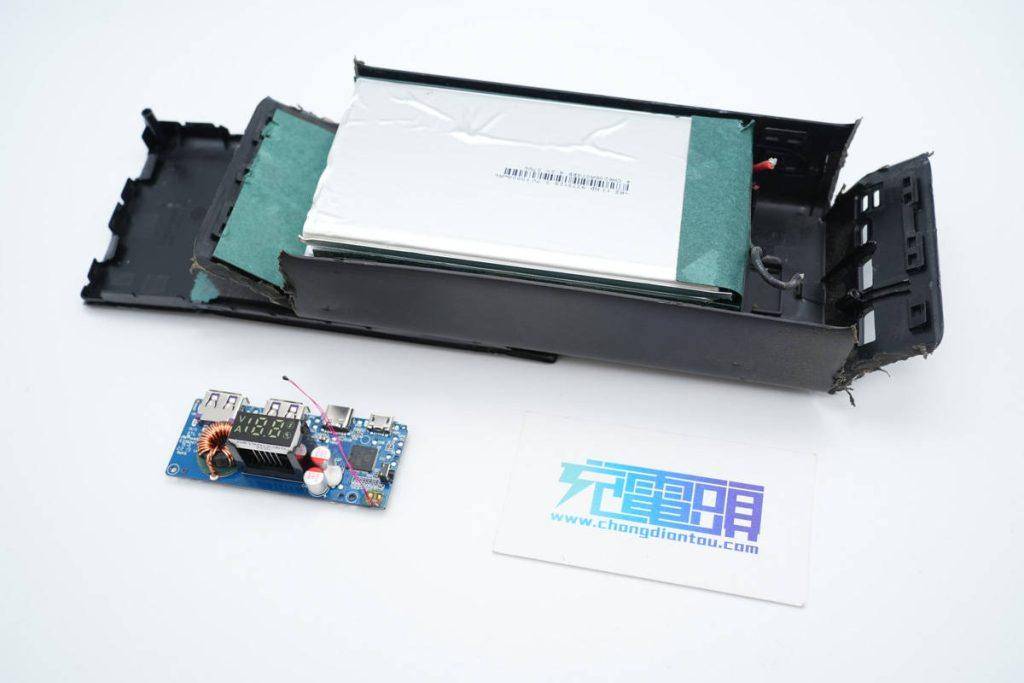

通過切割外殼方式嘗試取出電芯也沒有成功。
只能通過分離連接導線取出PCB板。

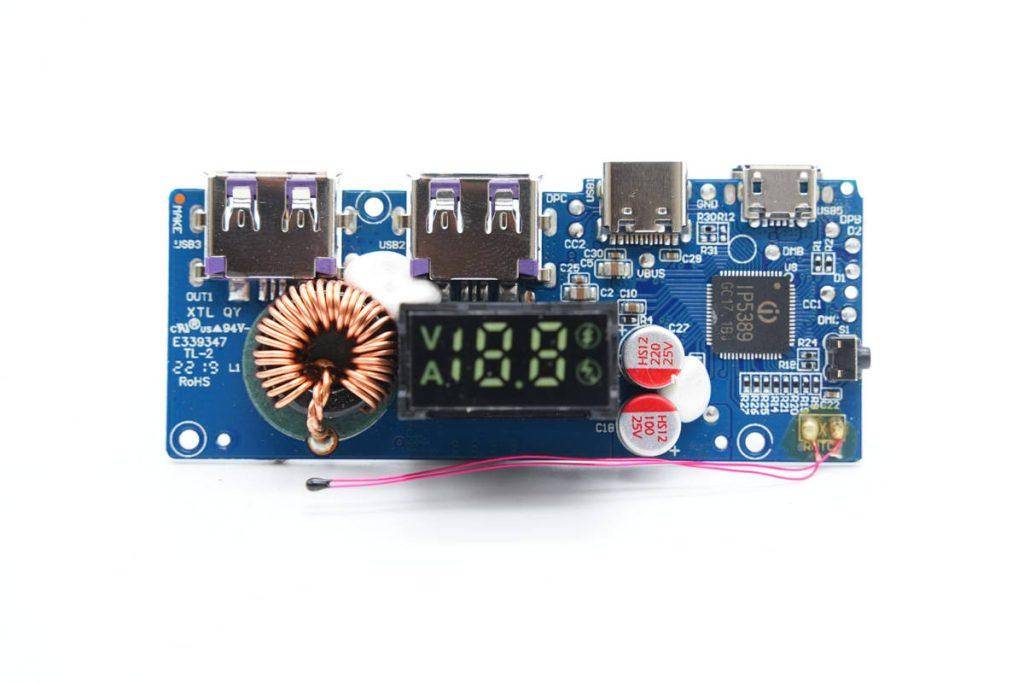

PCB板正面設有升降壓SOC芯片、升降壓電感、顯示屏、濾波固態電容以及熱敏電阻，器件打膠加固。

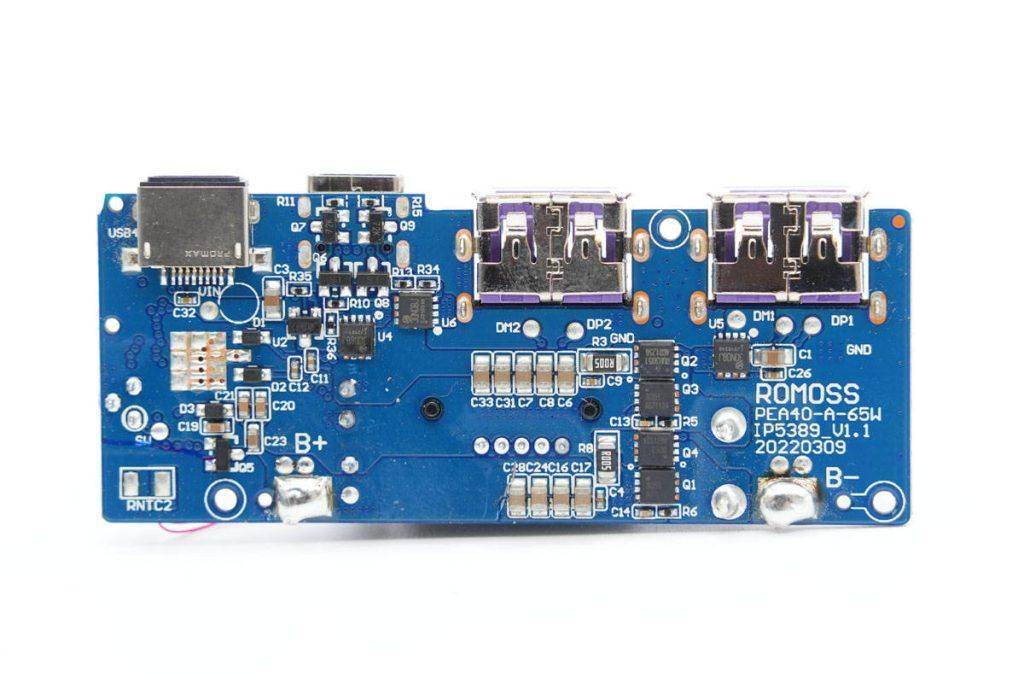

背面設有多顆MOS管，

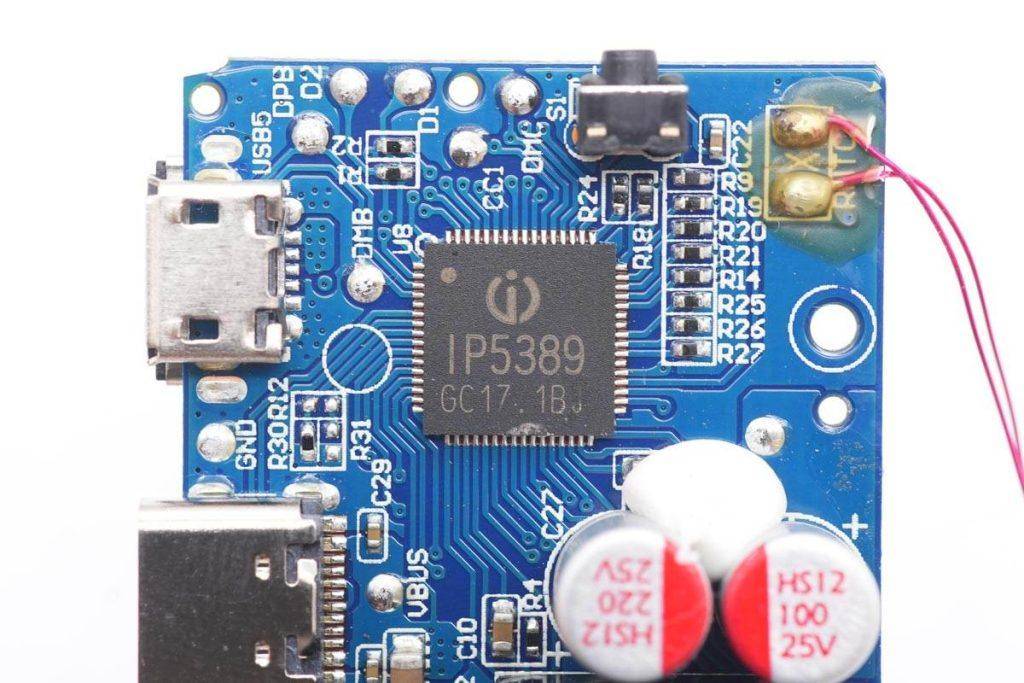

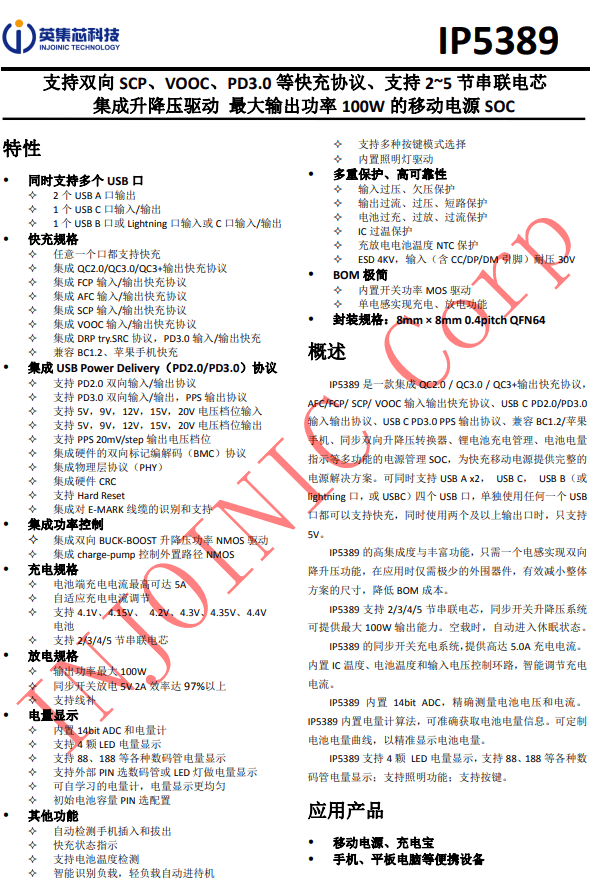

這款移動電源內置英集芯IP5389移動電源升降壓電源管理SOC芯片，將同步升降壓控制器與協議功能集成，可實現完整移動電源功能，并支持188數碼管電量顯示功能，支持2-5串電池應用，可取代傳統升降壓方案中協議芯片，單片機和升降壓控制器多顆芯片組合的方案，大大縮短產品開發周期，降低成本。
英集芯IP5389支持USB-A、USB-C口、還支持Micro-USB接口和Lightning接口供電輸入，全部接口支持快充。快充協議支持華為FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充協議，支持PPS，輸出最高功率20V5A 100W，可實現全接口豐富的快充支持。
IP5389內置升降壓控制器，通過驅動外置MOS管，支持雙向升降壓充放電，支持最大5A充電電流，并且支持自適應電流調節。支持2/3/4/5串電池，并且支持4.2、4.3、4.35、4.4V多種電池。芯片內置電量計，支持4顆LED電量指示，或88/188數碼管電量顯示，支持通過電阻設定電池容量，或?qū)W習電池電量，實現精準的電量顯示。
充電頭網了解到，英集芯IP5389還被倍思30W 2A1C快充移動電源、羽博200W多功能便攜式儲能電源、GADMEI 100W 2C1A雙向快充移動電源、OPPO 33W 1A1C超級閃充移動電源、羽博72000mAh便攜式儲能電源等知名品牌的眾多產品采用。

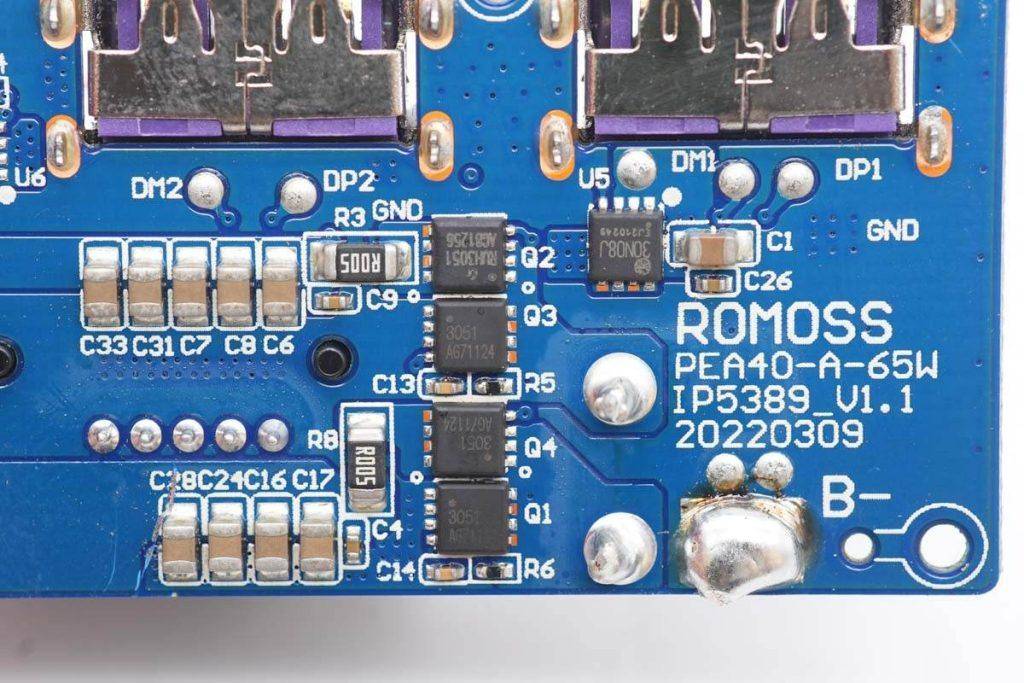

四顆同步升降壓開關管兩兩組成半橋，分別用于電池端和輸出端。其中一顆采用銳駿RUH3051M2，NMOS管，耐壓30V，PDFN3333封裝，三顆絲印3051。兩顆R005電流取樣電阻分別對應檢測輸入和輸出電流。

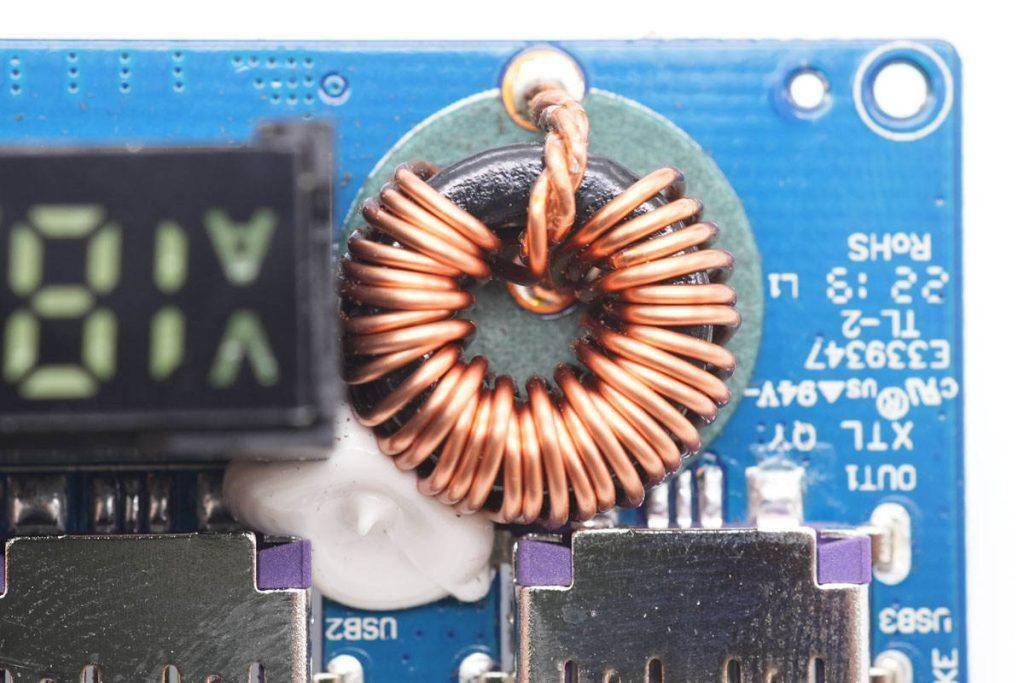

升降壓電感特寫，底部墊青稞紙絕緣，并打膠固定。
兩顆濾波固態電容特寫，規格都是25V 220μF。

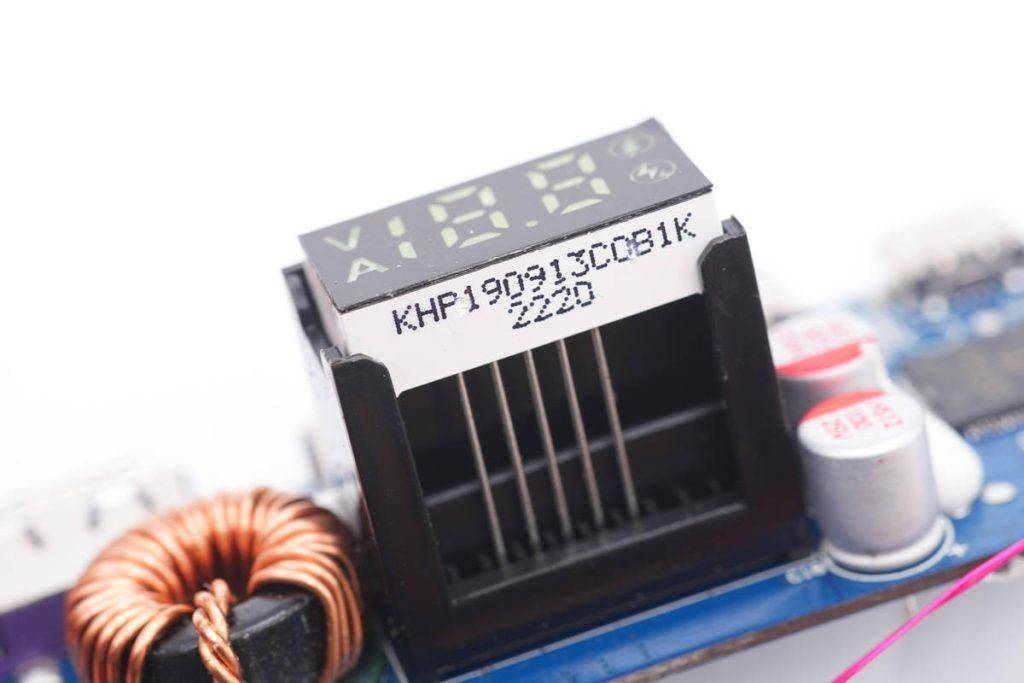

顯示屏采用塑料殼支撐固定。

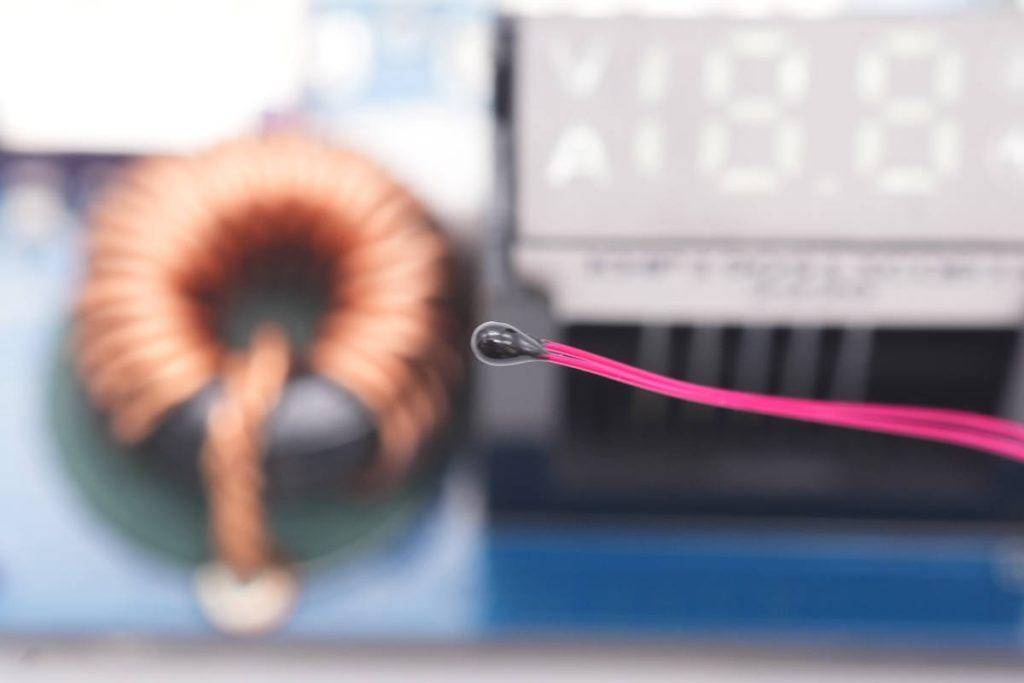

熱敏電阻特寫，對電芯溫度進行監控。

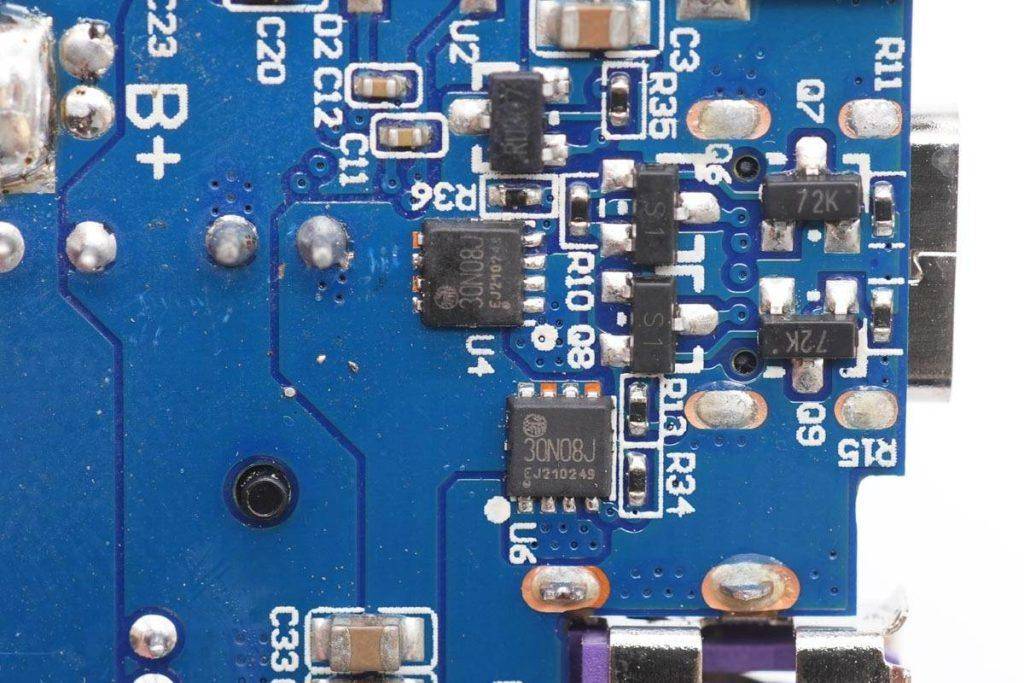

兩顆華瑞微HRT30N08J NMOS管，耐壓30V，導阻7mΩ，采用DFN3*3封裝，分別作為USB-C和USB-A輸出VBUS開關管。
另一個USB-A口的VBUS開關管型號相同。

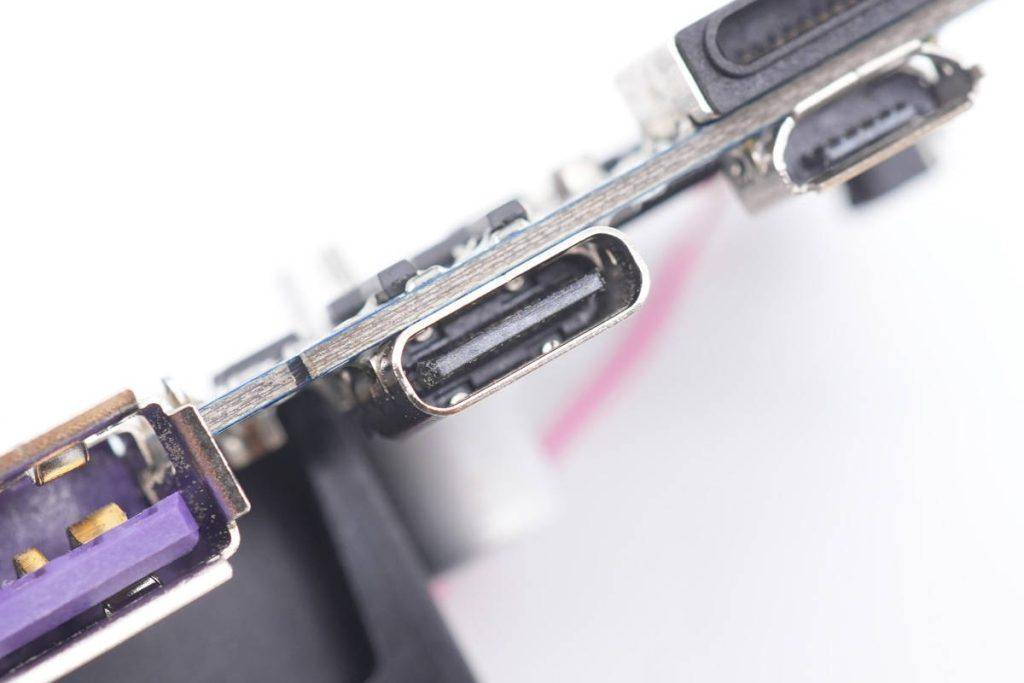

USB-C母座特寫，過孔焊接。

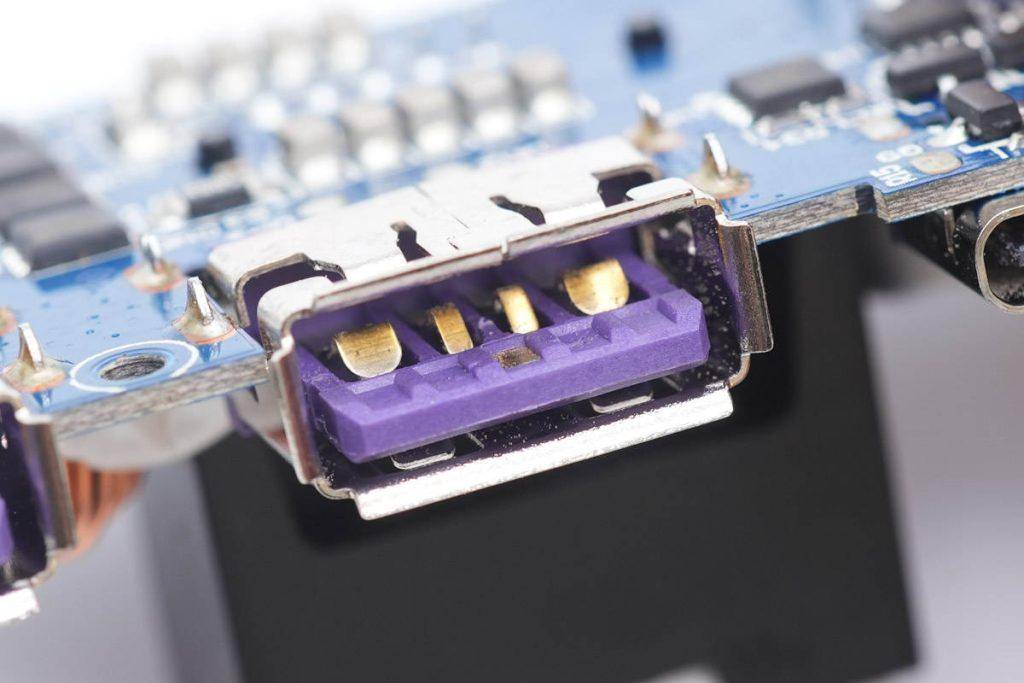

USB-A母座特寫，沉板過孔焊接，舌片前端有特殊觸點。

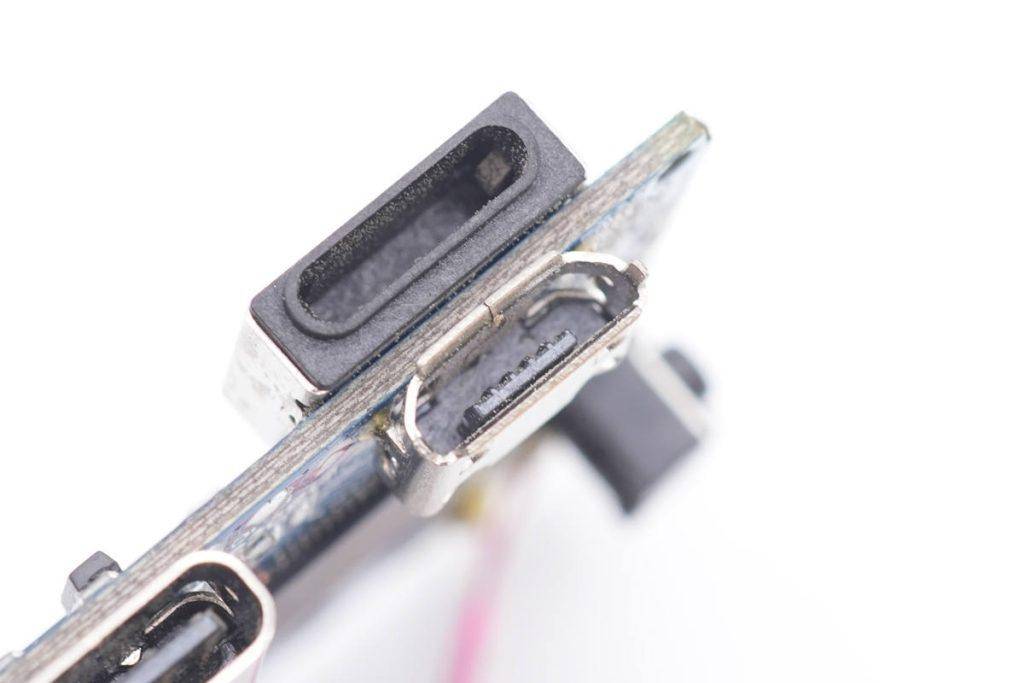

Lightning以及Micro USB母座特寫。

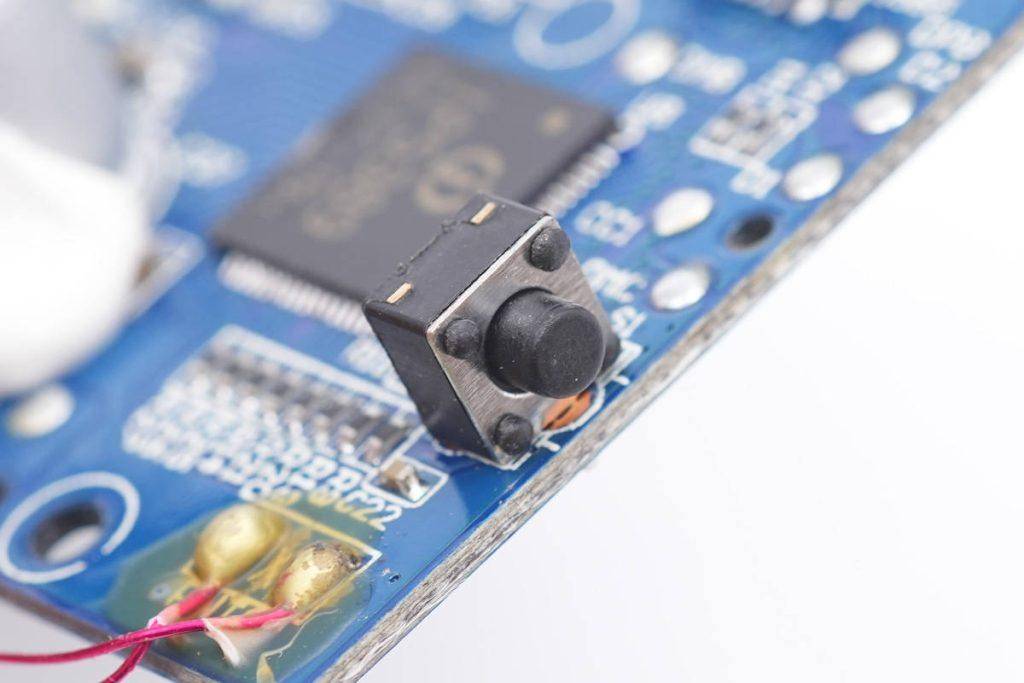

電源鍵特寫。
全部拆解一覽，來張全家福。
充電頭網拆解總結羅馬仕這款移動電源擁有2A1C1L1M五個接口，足以滿足市面上絕大多數新舊設備快充需求。產品具備40000mAh大容量以及65W雙向快充，續航強勁，無論是充設備還是自充電，速度都很快。另外兩個USB-A口還支持華為22.5W SCP超級快充，滿足華為用戶使用需求。
充電頭網通過拆解了解到，移動電源主控芯片采用英集芯高集成SOC芯片IP5389，單顆芯片就能實現五口快充控制、顯示屏電量顯示、搭配熱敏電阻進行溫度監控等豐富功能，功能十分強大。得益于IP5389，接口可兼容QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS全主流快充協議，滿足市場對產品各種性能需求。
移動電源電芯固定十分牢固，并且有青稞絕緣紙以及泡棉進行絕緣保護，PCB板上電感、電容打膠加固，顯示屏有塑料殼支撐加固，做工可靠。
