然后使用正確的用戶名和密碼測試：

1. ? curl -k http://192.168.31.31 -v -H 'Host: external-bauth.qikqiak.com' -u 'user:passwd'
2. * Trying 192.168.31.31...
3. * TCP_NODELAY set
4. * Connected to 192.168.31.31 (192.168.31.31) port 80 (#0)
5. * Server auth using Basic with user 'user'
6. > GET / HTTP/1.1
7. > Host: external-bauth.qikqiak.com
8. > Authorization: Basic dXNlcjpwYXNzd2Q=
9. > User-Agent: curl/7.64.1
10. > Accept: */*
11. >
12. < HTTP/1.1 200 OK
13. < Date: Thu, 16 Dec 2021 10:58:31 GMT
14. < Content-Type: text/html
15. < Content-Length: 615
16. < Connection: keep-alive
17. < Last-Modified: Tue, 02 Nov 2021 14:49:22 GMT
18. < ETag: "61814ff2-267"
19. < Accept-Ranges: bytes
20. <
21.
22.
23.
24.
26.
27.

28. Welcome to nginx!

29. If you see this page, the nginx web server is successfully installed and

30. working. Further configuration is required.



31.

32. For online documentation and support please refer to

33. "http://nginx.org/">nginx.org.
34. Commercial support is available at
35. "http://nginx.com/">nginx.com.



36.

37. Thank you for using nginx.

38.
39.
40. * Connection #0 to host 192.168.31.31 left intact
41. * Closing connection 0

如果用戶名或者密碼錯誤則同樣會出現401的狀態碼：

1. ? curl -k http://192.168.31.31 -v -H 'Host: external-bauth.qikqiak.com' -u 'user:passwd123'
2. * Trying 192.168.31.31...
3. * TCP_NODELAY set
4. * Connected to 192.168.31.31 (192.168.31.31) port 80 (#0)
5. * Server auth using Basic with user 'user'
6. > GET / HTTP/1.1
7. > Host: external-bauth.qikqiak.com
8. > Authorization: Basic dXNlcjpwYXNzd2QxMjM=
9. > User-Agent: curl/7.64.1
10. > Accept: */*
11. >
12. < HTTP/1.1 401 Unauthorized
13. < Date: Thu, 16 Dec 2021 10:59:18 GMT
14. < Content-Type: text/html
15. < Content-Length: 172
16. < Connection: keep-alive
17. * Authentication problem. Ignoring this.
18. < WWW-Authenticate: Basic realm="Fake Realm"
19. <
20.
21.
22.

23. 401 Authorization Required

24. ---

    nginx
25.
26.
27. * Connection #0 to host 192.168.31.31 left intact
28. * Closing connection 0

當然除了 Basic Auth 這一種簡單的認證方式之外，ingress-nginx 還支持一些其他高級的認證，比如我們可以使用 GitHub OAuth 來認證 Kubernetes 的 Dashboard。

URL Rewrite

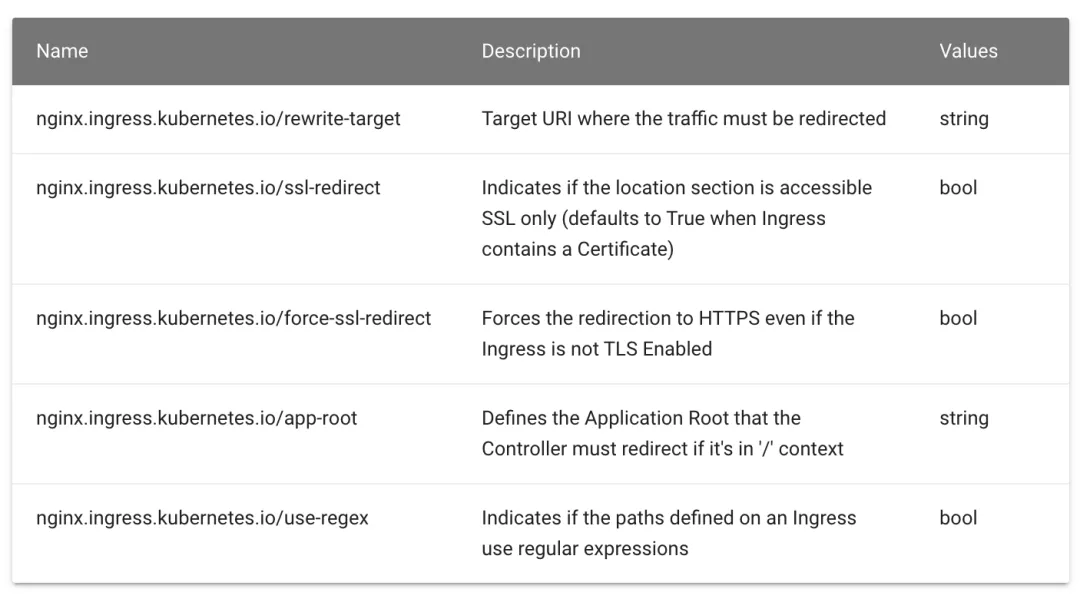

ingress-nginx 很多高級的用法可以通過 Ingress 對象的 annotation 進行配置，比如常用的 URL Rewrite 功能。很多時候我們會將 ingress-nginx 當成網關使用，比如對訪問的服務加上 /app 這樣的前綴，在 nginx 的配置里面我們知道有一個 proxy_pass 指令可以實現：

1. location /app/ {
2. proxy_pass http://127.0.0.1/remote/;
3. }

proxy_pass 后面加了 /remote 這個路徑，此時會將匹配到該規則路徑中的 /app 用 /remote 替換掉，相當于截掉路徑中的 /app。同樣的在 Kubernetes 中使用 ingress-nginx 又該如何來實現呢?我們可以使用 rewrite-target 的注解來實現這個需求，比如現在我們想要通過 rewrite.qikqiak.com/gateway/ 來訪問到 Nginx 服務，則我們需要對訪問的 URL 路徑做一個 Rewrite，在 PATH 中添加一個 gateway 的前綴，關于 Rewrite 的操作在 ingress-nginx 官方文檔中也給出對應的說明:

按照要求我們需要在 path 中匹配前綴 gateway，然后通過 rewrite-target 指定目標，Ingress 對象如下所示：

1. apiVersion: networking.k8s.io/v1
2. kind: Ingress
3. metadata:
4. name: rewrite
5. annotations:
6. nginx.ingress.kubernetes.io/rewrite-target: /$2
7. spec:
8. ingressClassName: nginx
9. rules:
10. - host: rewrite.qikqiak.com
11. http:
12. paths:
13. - path: /gateway(/|$)(.*)
14. pathType: Prefix
15. backend:
16. service:
17. name: my-nginx
18. port:
19. number: 80

更新后，我們可以預見到直接訪問域名肯定是不行了，因為我們沒有匹配 / 的 path 路徑：

1. ? curl rewrite.qikqiak.com
2. default backend - 404

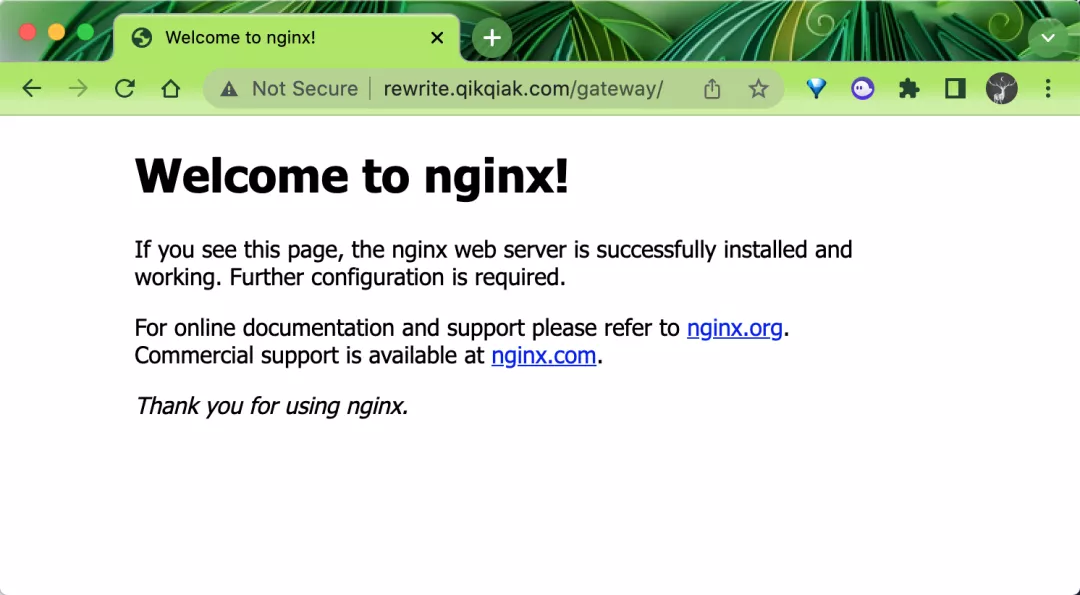

但是我們帶上 gateway 的前綴再去訪問:

我們可以看到已經可以訪問到了，這是因為我們在 path 中通過正則表達式 /gateway(/|$)(.*) 將匹配的路徑設置成了 rewrite-target 的目標路徑了，所以我們訪問 rewite.qikqiak.com/gateway/ 的時候實際上相當于訪問的就是后端服務的 / 路徑。

要解決我們訪問主域名出現 404 的問題，我們可以給應用設置一個 app-root 的注解，這樣當我們訪問主域名的時候會自動跳轉到我們指定的 app-root 目錄下面，如下所示：

1. apiVersion: networking.k8s.io/v1
2. kind: Ingress
3. metadata:
4. name: rewrite
5. annotations:
6. nginx.ingress.kubernetes.io/app-root: /gateway/
7. nginx.ingress.kubernetes.io/rewrite-target: /$2
8. spec:
9. ingressClassName: nginx
10. rules:
11. - host: rewrite.qikqiak.com
12. http:
13. paths:
14. - path: /gateway(/|$)(.*)
15. pathType: Prefix
16. backend:
17. service:
18. name: my-nginx
19. port:
20. number: 80

這個時候我們更新應用后訪問主域名 rewrite.qikqiak.com 就會自動跳轉到 rewrite.qikqiak.com/gateway/ 路徑下面去了。但是還有一個問題是我們的 path 路徑其實也匹配了 /app 這樣的路徑，可能我們更加希望我們的應用在最后添加一個 / 這樣的 slash，同樣我們可以通過 configuration-snippet 配置來完成，如下 Ingress 對象：

1. apiVersion: networking.k8s.io/v1
2. kind: Ingress
3. metadata:
4. name: rewrite
5. annotations:
6. nginx.ingress.kubernetes.io/app-root: /gateway/
7. nginx.ingress.kubernetes.io/rewrite-target: /$2
8. nginx.ingress.kubernetes.io/configuration-snippet: |
9. rewrite ^(/gateway)$ $1/ redirect;
10. spec:
11. ingressClassName: nginx
12. rules:
13. - host: rewrite.qikqiak.com
14. http:
15. paths:
16. - path: /gateway(/|$)(.*)
17. pathType: Prefix
18. backend:
19. service:
20. name: my-nginx
21. port:
22. number: 80

更新后我們的應用就都會以 / 這樣的 slash 結尾了。這樣就完成了我們的需求，如果你原本對 nginx 的配置就非常熟悉的話應該可以很快就能理解這種配置方式了。

灰度發布

在日常工作中我們經常需要對服務進行版本更新升級，所以我們經常會使用到滾動升級、藍綠發布、灰度發布等不同的發布操作。而 ingress-nginx 支持通過 Annotations 配置來實現不同場景下的灰度發布和測試，可以滿足金絲雀發布、藍綠部署與 A/B 測試等業務場景。

ingress-nginx 的 Annotations 支持以下 4 種 Canary 規則：

• nginx.ingress.kubernetes.io/canary-by-header：基于 Request Header 的流量切分，適用于灰度發布以及 A/B 測試。當 Request Header 設置為 always 時，請求將會被一直發送到 Canary 版本;當 Request Header 設置為 never 時，請求不會被發送到 Canary 入口;對于任何其他 Header 值，將忽略 Header，并通過優先級將請求與其他金絲雀規則進行優先級的比較。
• nginx.ingress.kubernetes.io/canary-by-header-value：要匹配的 Request Header 的值，用于通知 Ingress 將請求路由到 Canary Ingress 中指定的服務。當 Request Header 設置為此值時，它將被路由到 Canary 入口。該規則允許用戶自定義 Request Header 的值，必須與上一個 annotation (canary-by-header) 一起使用。
• nginx.ingress.kubernetes.io/canary-weight：基于服務權重的流量切分，適用于藍綠部署，權重范圍 0 - 100 按百分比將請求路由到 Canary Ingress 中指定的服務。權重為 0 意味著該金絲雀規則不會向 Canary 入口的服務發送任何請求，權重為 100 意味著所有請求都將被發送到 Canary 入口。
• nginx.ingress.kubernetes.io/canary-by-cookie：基于 cookie 的流量切分，適用于灰度發布與 A/B 測試。用于通知 Ingress 將請求路由到 Canary Ingress 中指定的服務的cookie。當 cookie 值設置為 always 時，它將被路由到 Canary 入口;當 cookie 值設置為 never 時，請求不會被發送到 Canary 入口;對于任何其他值，將忽略 cookie 并將請求與其他金絲雀規則進行優先級的比較。

需要注意的是金絲雀規則按優先順序進行排序：canary-by-header - > canary-by-cookie - > canary-weight

總的來說可以把以上的四個 annotation 規則劃分為以下兩類：

基于權重的 Canary 規則

基于用戶請求的 Canary 規則

下面我們通過一個示例應用來對灰度發布功能進行說明。

第一步. 部署 Production 應用

首先創建一個 production 環境的應用資源清單：

1. # production.yaml
2. apiVersion: apps/v1
3. kind: Deployment
4. metadata:
5. name: production
6. labels:
7. app: production
8. spec:
9. selector:
10. matchLabels:
11. app: production
12. template:
13. metadata:
14. labels:
15. app: production
16. spec:
17. containers:
18. - name: production
19. image: cnych/echoserver
20. ports:
21. - containerPort: 8080
22. env:
23. - name: NODE_NAME
24. valueFrom:
25. fieldRef:
26. fieldPath: spec.nodeName
27. - name: POD_NAME
28. valueFrom:
29. fieldRef:
30. fieldPath: metadata.name
31. - name: POD_NAMESPACE
32. valueFrom:
33. fieldRef:
34. fieldPath: metadata.namespace
35. - name: POD_IP
36. valueFrom:
37. fieldRef:
38. fieldPath: status.podIP
39. ---
40. apiVersion: v1
41. kind: Service
42. metadata:
43. name: production
44. labels:
45. app: production
46. spec:
47. ports:
48. - port: 80
49. targetPort: 8080
50. name: http
51. selector:
52. app: production

然后創建一個用于 production 環境訪問的 Ingress 資源對象：

1. # production-ingress.yaml
2. apiVersion: networking.k8s.io/v1
3. kind: Ingress
4. metadata:
5. name: production
6. spec:
7. ingressClassName: nginx
8. rules:
9. - host: echo.qikqiak.com
10. http:
11. paths:
12. - path: /
13. pathType: Prefix
14. backend:
15. service:
16. name: production
17. port:
18. number: 80

直接創建上面的幾個資源對象：

1. ? kubectl apply -f production.yaml
2. ? kubectl apply -f production-ingress.yaml
3. ? kubectl get pods -l app=production
4. NAME READY STATUS RESTARTS AGE
5. production-856d5fb99-d6bds 1/1 Running 0 2m50s
6. ? kubectl get ingress
7. NAME CLASS HOSTS ADDRESS PORTS AGE
8. production echo.qikqiak.com 10.151.30.11 80 90s

應用部署成功后，將域名 echo.qikqiak.com 映射到 master1 節點(ingress-nginx 所在的節點)的 IP即可正常訪問應用：

1. ? curl http://echo.qikqiak.com
2.
3. Hostname: production-856d5fb99-d6bds
4.
5. Pod Information:
6. node name: node1
7. pod name: production-856d5fb99-d6bds
8. pod namespace: default
9. pod IP: 10.244.1.111
10.
11. Server values:
12. server_version=nginx: 1.13.3 - lua: 10008
13.
14. Request Information:
15. client_address=10.244.0.0
16. method=GET
17. real path=/
18. query=
19. request_version=1.1
20. request_scheme=http
21. request_uri=http://echo.qikqiak.com:8080/
22.
23. Request Headers:
24. accept=*/*
25. host=echo.qikqiak.com
26. user-agent=curl/7.64.1
27. x-forwarded-for=171.223.99.184
28. x-forwarded-host=echo.qikqiak.com
29. x-forwarded-port=80
30. x-forwarded-proto=http
31. x-real-ip=171.223.99.184
32. x-request-id=e680453640169a7ea21afba8eba9e116
33. x-scheme=http
34.
35. Request Body:
36. -no body in request-

第二步. 創建 Canary 版本

參考將上述 Production 版本的 production.yaml 文件，再創建一個 Canary 版本的應用。

1. # canary.yaml
2. apiVersion: apps/v1
3. kind: Deployment
4. metadata:
5. name: canary
6. labels:
7. app: canary
8. spec:
9. selector:
10. matchLabels:
11. app: canary
12. template:
13. metadata:
14. labels:
15. app: canary
16. spec:
17. containers:
18. - name: canary
19. image: cnych/echoserver
20. ports:
21. - containerPort: 8080
22. env:
23. - name: NODE_NAME
24. valueFrom:
25. fieldRef:
26. fieldPath: spec.nodeName
27. - name: POD_NAME
28. valueFrom:
29. fieldRef:
30. fieldPath: metadata.name
31. - name: POD_NAMESPACE
32. valueFrom:
33. fieldRef:
34. fieldPath: metadata.namespace
35. - name: POD_IP
36. valueFrom:
37. fieldRef:
38. fieldPath: status.podIP
39. ---
40. apiVersion: v1
41. kind: Service
42. metadata:
43. name: canary
44. labels:
45. app: canary
46. spec:
47. ports:
48. - port: 80
49. targetPort: 8080
50. name: http
51. selector:
52. app: canary

接下來就可以通過配置 Annotation 規則進行流量切分了。

第三步. Annotation 規則配置

1. 基于權重：基于權重的流量切分的典型應用場景就是藍綠部署，可通過將權重設置為 0 或 100 來實現。例如，可將 Green 版本設置為主要部分，并將 Blue 版本的入口配置為 Canary。最初，將權重設置為 0，因此不會將流量代理到 Blue 版本。一旦新版本測試和驗證都成功后，即可將 Blue 版本的權重設置為 100，即所有流量從 Green 版本轉向 Blue。

創建一個基于權重的 Canary 版本的應用路由 Ingress 對象。

1. # canary-ingress.yaml
2. apiVersion: networking.k8s.io/v1
3. kind: Ingress
4. metadata:
5. name: canary
6. annotations:
7. nginx.ingress.kubernetes.io/canary: "true" # 要開啟灰度發布機制，首先需要啟用 Canary
8. nginx.ingress.kubernetes.io/canary-weight: "30" # 分配30%流量到當前Canary版本
9. spec:
10. ingressClassName: nginx
11. rules:
12. - host: echo.qikqiak.com
13. http:
14. paths:
15. - path: /
16. pathType: Prefix
17. backend:
18. service:
19. name: canary
20. port:
21. number: 80

直接創建上面的資源對象即可：

1. ? kubectl apply -f canary.yaml
2. ? kubectl apply -f canary-ingress.yaml
3. ? kubectl get pods
4. NAME READY STATUS RESTARTS AGE
5. canary-66cb497b7f-48zx4 1/1 Running 0 7m48s
6. production-856d5fb99-d6bds 1/1 Running 0 21m
7. ......
8. ? kubectl get svc
9. NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
10. canary ClusterIP 10.106.91.106 80/TCP 8m23s
11. production ClusterIP 10.105.182.15 80/TCP 22m
12. ......
13. ? kubectl get ingress
14. NAME CLASS HOSTS ADDRESS PORTS AGE
15. canary echo.qikqiak.com 10.151.30.11 80 108s
16. production echo.qikqiak.com 10.151.30.11 80 22m

Canary 版本應用創建成功后，接下來我們在命令行終端中來不斷訪問這個應用，觀察 Hostname 變化：

1. ? for i in $(seq 1 10); do curl -s echo.qikqiak.com | grep "Hostname"; done
2. Hostname: production-856d5fb99-d6bds
3. Hostname: canary-66cb497b7f-48zx4
4. Hostname: production-856d5fb99-d6bds
5. Hostname: production-856d5fb99-d6bds
6. Hostname: production-856d5fb99-d6bds
7. Hostname: production-856d5fb99-d6bds
8. Hostname: production-856d5fb99-d6bds
9. Hostname: canary-66cb497b7f-48zx4
10. Hostname: canary-66cb497b7f-48zx4
11. Hostname: production-856d5fb99-d6bds

由于我們給 Canary 版本應用分配了 30% 左右權重的流量，所以上面我們訪問10次有3次訪問到了 Canary 版本的應用，符合我們的預期。

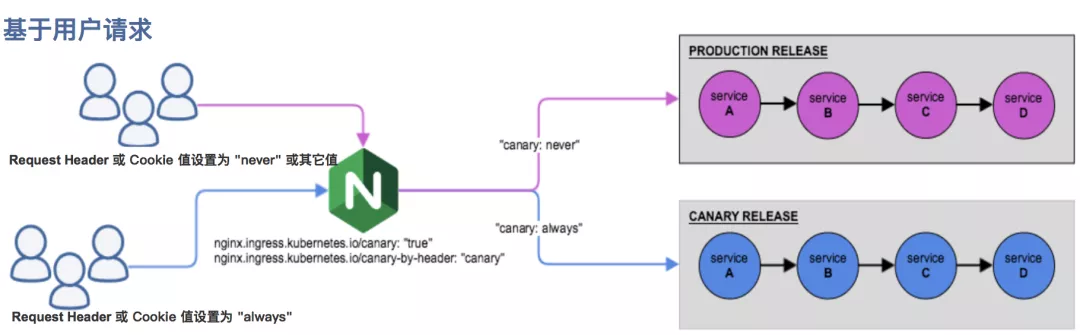

2. 基于 Request Header: 基于 Request Header 進行流量切分的典型應用場景即灰度發布或 A/B 測試場景。

在上面的 Canary 版本的 Ingress 對象中新增一條 annotation 配置 nginx.ingress.kubernetes.io/canary-by-header: canary(這里的 value 可以是任意值)，使當前的 Ingress 實現基于 Request Header 進行流量切分，由于 canary-by-header 的優先級大于 canary-weight，所以會忽略原有的 canary-weight 的規則。

1. annotations:
2. nginx.ingress.kubernetes.io/canary: "true" # 要開啟灰度發布機制，首先需要啟用 Canary
3. nginx.ingress.kubernetes.io/canary-by-header: canary # 基于header的流量切分
4. nginx.ingress.kubernetes.io/canary-weight: "30" # 會被忽略，因為配置了 canary-by-headerCanary版本

更新上面的 Ingress 資源對象后，我們在請求中加入不同的 Header 值，再次訪問應用的域名。

注意：當 Request Header 設置為 never 或 always 時，請求將不會或一直被發送到 Canary 版本，對于任何其他 Header 值，將忽略 Header，并通過優先級將請求與其他 Canary 規則進行優先級的比較。

1. ? for i in $(seq 1 10); do curl -s -H "canary: never" echo.qikqiak.com | grep "Hostname"; done
2. Hostname: production-856d5fb99-d6bds
3. Hostname: production-856d5fb99-d6bds
4. Hostname: production-856d5fb99-d6bds
5. Hostname: production-856d5fb99-d6bds
6. Hostname: production-856d5fb99-d6bds
7. Hostname: production-856d5fb99-d6bds
8. Hostname: production-856d5fb99-d6bds
9. Hostname: production-856d5fb99-d6bds
10. Hostname: production-856d5fb99-d6bds
11. Hostname: production-856d5fb99-d6bds

這里我們在請求的時候設置了 canary: never 這個 Header 值，所以請求沒有發送到 Canary 應用中去。如果設置為其他值呢：

1. ? for i in $(seq 1 10); do curl -s -H "canary: other-value" echo.qikqiak.com | grep "Hostname"; done
2. Hostname: production-856d5fb99-d6bds
3. Hostname: production-856d5fb99-d6bds
4. Hostname: canary-66cb497b7f-48zx4
5. Hostname: production-856d5fb99-d6bds
6. Hostname: production-856d5fb99-d6bds
7. Hostname: production-856d5fb99-d6bds
8. Hostname: production-856d5fb99-d6bds
9. Hostname: canary-66cb497b7f-48zx4
10. Hostname: production-856d5fb99-d6bds
11. Hostname: canary-66cb497b7f-48zx4

由于我們請求設置的 Header 值為 canary: other-value，所以 ingress-nginx 會通過優先級將請求與其他 Canary 規則進行優先級的比較，我們這里也就會進入 canary-weight: "30" 這個規則去。

這個時候我們可以在上一個 annotation (即 canary-by-header)的基礎上添加一條 nginx.ingress.kubernetes.io/canary-by-header-value: user-value 這樣的規則，就可以將請求路由到 Canary Ingress 中指定的服務了。

1. annotations:
2. nginx.ingress.kubernetes.io/canary: "true" # 要開啟灰度發布機制，首先需要啟用 Canary
3. nginx.ingress.kubernetes.io/canary-by-header-value: user-value
4. nginx.ingress.kubernetes.io/canary-by-header: canary # 基于header的流量切分
5. nginx.ingress.kubernetes.io/canary-weight: "30" # 分配30%流量到當前Canary版本

同樣更新 Ingress 對象后，重新訪問應用，當 Request Header 滿足 canary: user-value時，所有請求就會被路由到 Canary 版本：

1. ? for i in $(seq 1 10); do curl -s -H "canary: user-value" echo.qikqiak.com | grep "Hostname"; done
2. Hostname: canary-66cb497b7f-48zx4
3. Hostname: canary-66cb497b7f-48zx4
4. Hostname: canary-66cb497b7f-48zx4
5. Hostname: canary-66cb497b7f-48zx4
6. Hostname: canary-66cb497b7f-48zx4
7. Hostname: canary-66cb497b7f-48zx4
8. Hostname: canary-66cb497b7f-48zx4
9. Hostname: canary-66cb497b7f-48zx4
10. Hostname: canary-66cb497b7f-48zx4
11. Hostname: canary-66cb497b7f-48zx4

3. 基于 Cookie：與基于 Request Header 的 annotation 用法規則類似。例如在 A/B 測試場景下，需要讓地域為北京的用戶訪問 Canary 版本。那么當 cookie 的 annotation 設置為 nginx.ingress.kubernetes.io/canary-by-cookie: "users_from_Beijing"，此時后臺可對登錄的用戶請求進行檢查，如果該用戶訪問源來自北京則設置 cookie users_from_Beijing 的值為 always，這樣就可以確保北京的用戶僅訪問 Canary 版本。

同樣我們更新 Canary 版本的 Ingress 資源對象，采用基于 Cookie 來進行流量切分，

1. annotations:
2. nginx.ingress.kubernetes.io/canary: "true" # 要開啟灰度發布機制，首先需要啟用 Canary
3. nginx.ingress.kubernetes.io/canary-by-cookie: "users_from_Beijing" # 基于 cookie
4. nginx.ingress.kubernetes.io/canary-weight: "30" # 會被忽略，因為配置了 canary-by-cookie

更新上面的 Ingress 資源對象后，我們在請求中設置一個 users_from_Beijing=always 的 Cookie 值，再次訪問應用的域名。

1. ? for i in $(seq 1 10); do curl -s -b "users_from_Beijing=always" echo.qikqiak.com | grep "Hostname"; done
2. Hostname: canary-66cb497b7f-48zx4
3. Hostname: canary-66cb497b7f-48zx4
4. Hostname: canary-66cb497b7f-48zx4
5. Hostname: canary-66cb497b7f-48zx4
6. Hostname: canary-66cb497b7f-48zx4
7. Hostname: canary-66cb497b7f-48zx4
8. Hostname: canary-66cb497b7f-48zx4
9. Hostname: canary-66cb497b7f-48zx4
10. Hostname: canary-66cb497b7f-48zx4
11. Hostname: canary-66cb497b7f-48zx4

我們可以看到應用都被路由到了 Canary 版本的應用中去了，如果我們將這個 Cookie 值設置為 never，則不會路由到 Canary 應用中。

HTTPS

如果我們需要用 HTTPS 來訪問我們這個應用的話，就需要監聽 443 端口了，同樣用 HTTPS 訪問應用必然就需要證書，這里我們用 openssl 來創建一個自簽名的證書：

1. ? openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=foo.bar.com"

然后通過 Secret 對象來引用證書文件：

1. # 要注意證書文件名稱必須是 tls.crt 和 tls.key
2. ? kubectl create secret tls foo-tls --cert=tls.crt --key=tls.key
3. secret/who-tls created

這個時候我們就可以創建一個 HTTPS 訪問應用的：

1. apiVersion: networking.k8s.io/v1
2. kind: Ingress
3. metadata:
4. name: ingress-with-auth
5. annotations:
6. # 認證類型
7. nginx.ingress.kubernetes.io/auth-type: basic
8. # 包含 user/password 定義的 secret 對象名
9. nginx.ingress.kubernetes.io/auth-secret: basic-auth
10. # 要顯示的帶有適當上下文的消息，說明需要身份驗證的原因
11. nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required - foo'
12. spec:
13. ingressClassName: nginx
14. tls: # 配置 tls 證書
15. - hosts:
16. - foo.bar.com
17. secretName: foo-tls
18. rules:
19. - host: foo.bar.com
20. http:
21. paths:
22. - path: /
23. pathType: Prefix
24. backend:
25. service:
26. name: my-nginx
27. port:
28. number: 80

除了自簽名證書或者購買正規機構的 CA 證書之外，我們還可以通過一些工具來自動生成合法的證書，cert-manager 是一個云原生證書管理開源項目，可以用于在 Kubernetes 集群中提供 HTTPS 證書并自動續期，支持 Let's Encrypt/HashiCorp/Vault 這些免費證書的簽發。在 Kubernetes 中，可以通過 Kubernetes Ingress 和 Let's Encrypt 實現外部服務的自動化 HTTPS。

TCP與UDP

由于在 Ingress 資源對象中沒有直接對 TCP 或 UDP 服務的支持，要在 ingress-nginx 中提供支持，需要在控制器啟動參數中添加 --tcp-services-configmap 和 --udp-services-configmap 標志指向一個 ConfigMap，其中的 key 是要使用的外部端口，value 值是使用格式 ::[PROXY]:[PROXY] 暴露的服務，端口可以使用端口號或者端口名稱，最后兩個字段是可選的，用于配置 PROXY 代理。

比如現在我們要通過 ingress-nginx 來暴露一個 MongoDB 服務，首先創建如下的應用：

1. # mongo.yaml
2. apiVersion: apps/v1
3. kind: Deployment
4. metadata:
5. name: mongo
6. labels:
7. app: mongo
8. spec:
9. selector:
10. matchLabels:
11. app: mongo
12. template:
13. metadata:
14. labels:
15. app: mongo
16. spec:
17. volumes:
18. - name: data
19. emptyDir: {}
20. containers:
21. - name: mongo
22. image: mongo:4.0
23. ports:
24. - containerPort: 27017
25. volumeMounts:
26. - name: data
27. mountPath: /data/db
28. ---
29. apiVersion: v1
30. kind: Service
31. metadata:
32. name: mongo
33. spec:
34. selector:
35. app: mongo
36. ports:
37. - port: 27017

直接創建上面的資源對象：

1. ? kubectl apply -f mongo.yaml
2. ? kubectl get svc
3. NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
4. mongo ClusterIP 10.98.117.228 27017/TCP 2m26s
5. ? kubectl get pods -l app=mongo
6. NAME READY STATUS RESTARTS AGE
7. mongo-84c587f547-gd7pv 1/1 Running 0 2m5s

現在我們要通過 ingress-nginx 來暴露上面的 MongoDB 服務，我們需要創建一個如下所示的 ConfigMap：

1. apiVersion: v1
2. kind: ConfigMap
3. metadata:
4. name: tcp-services
5. namespace: ingress-nginx
6. data:
7. "27017": default/mongo:27017

然后在 ingress-nginx 的啟動參數中添加 --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp 這樣的配置即可，由于我們這里使用的是 Helm Chart 進行安裝的，我們只需要去覆蓋 Values 值重新安裝即可，修改 ci/daemonset-prod.yaml 文件：

1. # ci/daemonset-prod.yaml
2. # ...... 其他部分省略，和之前的保持一致
3.
4. tcp: # 配置 tcp 服務
5. 27017: "default/mongo:27017" # 使用 27017 端口去映射 mongo 服務
6. # 9000: "default/test:8080" # 如果還需要暴露其他 TCP 服務，繼續添加即可

配置完成后重新更新當前的 ingress-nginx：

1. ? helm upgrade --install ingress-nginx . -f ./ci/daemonset-prod.yaml --namespace ingress-nginx

重新部署完成后會自動生成一個名為 ingress-nginx-tcp 的 ConfigMap 對象，如下所示：

1. ? kubectl get configmap -n ingress-nginx ingress-nginx-tcp -o yaml
2. apiVersion: v1
3. data:
4. "27017": default/mongo:27017
5. kind: ConfigMap
6. metadata:
7. ......
8. name: ingress-nginx-tcp
9. namespace: ingress-nginx

在 ingress-nginx 的啟動參數中也添加上 --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp 這樣的配置：

1. ? kubectl get pods -n ingress-nginx
2. NAME READY STATUS RESTARTS AGE
3. ingress-nginx-controller-gc582 1/1 Running 0 5m17s
4. ? kubectl get pod ingress-nginx-controller-gc582 -n ingress-nginx -o yaml
5. apiVersion: v1
6. kind: Pod
7. ......
8. containers:
9. - args:
10. - /nginx-ingress-controller
11. - --default-backend-service=$(POD_NAMESPACE)/ingress-nginx-defaultbackend
12. - --election-id=ingress-controller-leader
13. - --controller-class=k8s.io/ingress-nginx
14. - --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
15. - --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp # tcp 配置參數
16. - --validating-webhook=:8443
17. - --validating-webhook-certificate=/usr/local/certificates/cert
18. - --validating-webhook-key=/usr/local/certificates/key
19. ......
20. ports:
21. ......
22. - containerPort: 27017
23. hostPort: 27017
24. name: 27017-tcp
25. protocol: TCP
26. ......

現在我們就可以通過 ingress-nginx 暴露的 27017 端口去訪問 Mongo 服務了：

1. ? mongo --host 192.168.31.31 --port 27017
2. MongoDB shell version v4.0.3
3. connecting to: mongodb://192.168.31.31:27017/
4. Implicit session: session { "id" : UUID("10f462eb-32b8-443b-ad85-99820db1aaa0") }
5. MongoDB server version: 4.0.27
6. ......
7.
8. > show dbs
9. admin 0.000GB
10. config 0.000GB
11. local 0.000GB
12. >

同樣的我們也可以去查看最終生成的 nginx.conf 配置文件：

1. ? kubectl exec -it ingress-nginx-controller-gc582 -n ingress-nginx -- cat /etc/nginx/nginx.conf
2. ......
3. stream {
4. ......
5. # TCP services
6. server {
7. preread_by_lua_block {
8. ngx.var.proxy_upstream_name="tcp-default-mongo-27017";
9. }
10. listen 27017;
11. listen [::]:27017;
12. proxy_timeout 600s;
13. proxy_next_upstream on;
14. proxy_next_upstream_timeout 600s;
15. proxy_next_upstream_tries 3;
16. proxy_pass upstream_balancer;
17. }
18. # UDP services
19. }

TCP 相關的配置位于 stream 配置塊下面。從 Nginx 1.9.13 版本開始提供 UDP 負載均衡，同樣我們也可以在 ingress-nginx 中來代理 UDP 服務，比如我們可以去暴露 kube-dns 的服務，同樣需要創建一個如下所示的 ConfigMap：

1. apiVersion: v1
2. kind: ConfigMap
3. metadata:
4. name: udp-services
5. namespace: ingress-nginx
6. data:
7. 53: "kube-system/kube-dns:53"

然后需要在 ingress-nginx 參數中添加一個 - --udp-services-configmap=$(POD_NAMESPACE)/udp-services 這樣的配置，當然我們這里只需要去修改 Values 文件值即可，修改 ci/daemonset-prod.yaml 文件：

1. # ci/daemonset-prod.yaml
2. # ...... 其他部分省略，和之前的保持一致
3.
4. tcp: # 配置 tcp 服務
5. 27017: "default/mongo:27017" # 使用 27017 端口去映射 mongo 服務
6. # 9000: "default/test:8080" # 如果還需要暴露其他 TCP 服務，繼續添加即可
7.
8. udp: # 配置 udp 服務
9. 53: "kube-system/kube-dns:53"

然后重新更新即可。

全局配置

除了可以通過 annotations 對指定的 Ingress 進行定制之外，我們還可以配置 ingress-nginx 的全局配置，在控制器啟動參數中通過標志 --configmap 指定了一個全局的 ConfigMap 對象，我們可以將全局的一些配置直接定義在該對象中即可：

1. containers:
2. - args:
3. - /nginx-ingress-controller
4. - --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
5. ......

比如這里我們用于全局配置的 ConfigMap 名為 ingress-nginx-controller：

1. ? kubectl get configmap -n ingress-nginx
2. NAME DATA AGE
3. ingress-nginx-controller 1 5d2h

比如我們可以添加如下所示的一些常用配置：

1. ? kubectl edit configmap ingress-nginx-controller -n ingress-nginx
2. apiVersion: v1
3. data:
4. allow-snippet-annotations: "true"
5. client-header-buffer-size: 32k # 注意不是下劃線
6. client-max-body-size: 5m
7. use-gzip: "true"
8. gzip-level: "7"
9. large-client-header-buffers: 4 32k
10. proxy-connect-timeout: 11s
11. proxy-read-timeout: 12s
12. keep-alive: "75" # 啟用keep-alive，連接復用，提高QPS
13. keep-alive-requests: "100"
14. upstream-keepalive-connections: "10000"
15. upstream-keepalive-requests: "100"
16. upstream-keepalive-timeout: "60"
17. disable-ipv6: "true"
18. disable-ipv6-dns: "true"
19. max-worker-connections: "65535"
20. max-worker-open-files: "10240"
21. kind: ConfigMap
22. ......

修改完成后 Nginx 配置會自動重載生效，我們可以查看 nginx.conf 配置文件進行驗證：

1. ? kubectl exec -it ingress-nginx-controller-gc582 -n ingress-nginx -- cat /etc/nginx/nginx.conf |grep large_client_header_buffers
2. large_client_header_buffers 4 32k;

由于我們這里是 Helm Chart 安裝的，為了保證重新部署后配置還在，我們同樣需要通過 Values 進行全局配置：

1. # ci/daemonset-prod.yaml
2. controller:
3. config:
4. allow-snippet-annotations: "true"
5. client-header-buffer-size: 32k # 注意不是下劃線
6. client-max-body-size: 5m
7. use-gzip: "true"
8. gzip-level: "7"
9. large-client-header-buffers: 4 32k
10. proxy-connect-timeout: 11s
11. proxy-read-timeout: 12s
12. keep-alive: "75" # 啟用keep-alive，連接復用，提高QPS
13. keep-alive-requests: "100"
14. upstream-keepalive-connections: "10000"
15. upstream-keepalive-requests: "100"
16. upstream-keepalive-timeout: "60"
17. disable-ipv6: "true"
18. disable-ipv6-dns: "true"
19. max-worker-connections: "65535"
20. max-worker-open-files: "10240"
21.
22. # 其他省略

此外往往我們還需要對 ingress-nginx 部署的節點進行性能優化，修改一些內核參數，使得適配 Nginx 的使用場景，一般我們是直接去修改節點上的內核參數，為了能夠統一管理，我們可以使用 initContainers 來進行配置：

1. initContainers:
2. - command:
3. - /bin/sh
4. - -c
5. - |
6. mount -o remount rw /proc/sys
7. sysctl -w net.core.somaxconn=65535 # 具體的配置視具體情況而定
8. sysctl -w net.ipv4.tcp_tw_reuse=1
9. sysctl -w net.ipv4.ip_local_port_range="1024 65535"
10. sysctl -w fs.file-max=1048576
11. sysctl -w fs.inotify.max_user_instances=16384
12. sysctl -w fs.inotify.max_user_watches=524288
13. sysctl -w fs.inotify.max_queued_events=16384
14. image: busybox
15. imagePullPolicy: IfNotPresent
16. name: init-sysctl
17. securityContext:
18. capabilities:
19. add:
20. - SYS_ADMIN
21. drop:
22. - ALL
23. ......

由于我們這里使用的是 Helm Chart 安裝的 ingress-nginx，同樣只需要去配置 Values 值即可，模板中提供了對 initContainers 的支持，配置如下所示：

1. controller:
2. # 其他省略，配置 initContainers
3. extraInitContainers:
4. - name: init-sysctl
5. image: busybox
6. securityContext:
7. capabilities:
8. add:
9. - SYS_ADMIN
10. drop:
11. - ALL
12. command:
13. - /bin/sh
14. - -c
15. - |
16. mount -o remount rw /proc/sys
17. sysctl -w net.core.somaxconn=65535 # socket監聽的backlog上限
18. sysctl -w net.ipv4.tcp_tw_reuse=1 # 開啟重用，允許將 TIME-WAIT sockets 重新用于新的TCP連接
19. sysctl -w net.ipv4.ip_local_port_range="1024 65535"
20. sysctl -w fs.file-max=1048576
21. sysctl -w fs.inotify.max_user_instances=16384
22. sysctl -w fs.inotify.max_user_watches=524288
23. sysctl -w fs.inotify.max_queued_events=16384

同樣重新部署即可：

1. ? helm upgrade --install ingress-nginx . -f ./ci/daemonset-prod.yaml --namespace ingress-nginx

部署完成后通過 initContainers 就可以修改節點內核參數了，生產環境建議對節點內核參數進行相應的優化。

原文鏈接：https://mp.weixin.qq.com/s/XoUaW-vBtQFxwNM3UdD8QA
