四次揮手，TCP連接的關閉

本文轉載自微信公眾號「小菜學編程」，作者fasionchan。轉載本文請聯系小菜學編程公眾號。

上一小節，我們通過一個實驗，深入地研究了 TCP 三次握手建立連接的過程。

我們退出 telnet 命令后，TCP 將關閉連接。于此同時，我們通過 tcpdump 也觀察到 TCP 關閉連接的通信過程。本節，我們繼續深入研究 TCP 關閉連接的通信細節。

上節實驗中的通信過程，已經被抓包并保存起來，我們直接用 tcpdump 命令將其打開( tcp.pcap )：

root@client[~]?tcpdump-nrtcp.pcap
readingfromfiletcp.pcap,link-typeLINUX_SLL(Linuxcookedv1)
17:31:57.624391ARP,Requestwho-has10.0.0.2tell10.0.0.3,length28
17:31:57.624439ARP,Reply10.0.0.2is-at0e:bd:60:1c:69:9d,length28
17:31:57.624450IP10.0.0.3.55692>10.0.0.2.22:Flags[S],seq386101196,win29200,options[mss1460,sackOK,TSval811948031ecr0,nop,wscale7],length0
17:31:57.624495IP10.0.0.2.22>10.0.0.3.55692:Flags[S.],seq1155103769,ack386101197,win28960,options[mss1460,sackOK,TSval3541712191ecr811948031,nop,wscale7],length0
17:31:57.624522IP10.0.0.3.55692>10.0.0.2.22:Flags[.],ack1,win229,options[nop,nop,TSval811948031ecr3541712191],length0
17:31:57.635739IP10.0.0.2.22>10.0.0.3.55692:Flags[P.],seq1:42,ack1,win227,options[nop,nop,TSval3541712202ecr811948031],length41
17:31:57.635778IP10.0.0.3.55692>10.0.0.2.22:Flags[.],ack42,win229,options[nop,nop,TSval811948042ecr3541712202],length0
17:31:59.808411IP10.0.0.3.55692>10.0.0.2.22:Flags[F.],seq1,ack42,win229,options[nop,nop,TSval811950215ecr3541712202],length0
17:31:59.809175IP10.0.0.2.22>10.0.0.3.55692:Flags[.],ack2,win227,options[nop,nop,TSval3541714376ecr811950215],length0
17:31:59.809464IP10.0.0.2.22>10.0.0.3.55692:Flags[F.],seq42,ack2,win227,options[nop,nop,TSval3541714376ecr811950215],length0
17:31:59.809483IP10.0.0.3.55692>10.0.0.2.22:Flags[.],ack43,win229,options[nop,nop,TSval811950216ecr3541714376],length0

很顯然，最后四個包就是四次揮手關閉連接的過程：

四次揮手，TCP連接的關閉

當我們按下 Ctrl-D 退出 telnet 命令時，客戶機向服務器發出一個 FIN 包。這是一個設置了 FIN 標志位的 TCP 分組，它告訴服務器，客戶機這端的數據已經發完，準備關閉連接：

四次揮手，TCP連接的關閉

服務器收到 FIN 包后，將回復一個 ACK 進行確認。注意到，確認號在 FIN 包序號的基礎上加一，因為 FIN 也要占用一個序號，跟 SYN 一樣。

于此同時，服務器將連接讀端關閉的情況通知上層應用程序—— SSH 服務進程。至此，TCP 連接中從客戶機到服務器的傳輸方向已經關閉，連接處于半關閉狀態。

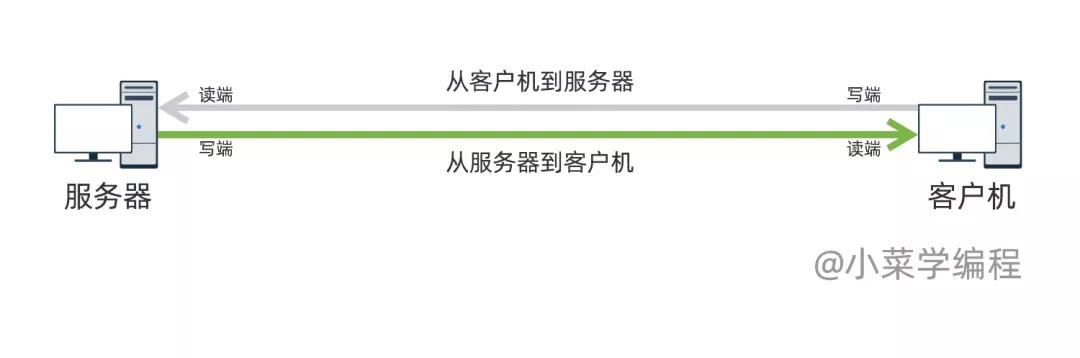

四次揮手，TCP連接的關閉

上圖灰色部分就是其中已關閉的傳輸方向，它對客戶機來說是寫端，對服務器來說是讀端。另一個方向的數據傳輸仍可正常進行，因此服務器可以繼續發送數據(寫端)，客戶機也可以接收服務器發來的數據(讀端)。

SSH 服務進程獲悉客戶機關閉連接后，便準備結束服務并關閉連接。如果這時它還有數據沒發完，仍可通過半開連接發往客戶機。等所有數據都發送完畢，服務器同樣發送 FIN 分組，告訴客戶端連接關閉。

一個 TCP 連接包含兩個方向的傳輸通道，因此需要兩對 FIN/ACK 分組，各自負責關閉對應的方向。因此，這兩對 FIN/ACK 交互也被形象地稱為四次揮手。

狀態變遷

TCP 建立連接需要三次握手，關閉連接需要四次揮手，步驟相對繁瑣。這意味著一個 TCP 連接應該有很多中間狀態，接下來我們深入研究一下：

四次揮手，TCP連接的關閉

上圖是 TCP 連接全生命周期時序圖，左邊是客戶端的時間軸，右邊是服務端的時間軸。時間軸上的不同顏色，則分別表示客戶端和服務端連接所處的狀態：

客戶端發出 SYN 分組，連接進入 SYN_SENT 狀態;
服務端收到客戶端發來的 SYN 分組，它回復 SYN/ACK 分組，連接進入 SYN_RECV 狀態;
客戶端收到服務器的 SYN/ACK 分組，它回復 ACK 分組，連接進入 ESTABLISHED 狀態;
服務器收到客戶端的 ACK 分組，服務端連接也進入 ESTABLISHED 狀態;
當連接處于 ESTABLISHED 狀態時，客戶端和服務端可以互相傳輸數據;
時序圖中間的數據分組及其后的 ACK 分組，為實驗中 SSH 服務向客戶機返回自己的版本信息(這部分數據被 telnet 命令直接輸出到屏幕中);
客戶端準備退出時，它通過 FIN 分組通知服務端，連接進入 FIN_WAIT1 狀態;
服務器收到客戶端發來的 FIN 分組，它回復 ACK 分組進行確認，連接進入 CLOSE_WAIT 狀態;
客戶端收到服務器發來的 ACK 分組，連接進入 FIN_WAIT2 狀態;
這時連接處于半關閉狀態，服務器仍可以向客戶端發送數據;
服務器發完剩余數據后，向客戶端發送 FIN 分組，通知客戶端關閉連接，服務端連接便進入 LAST_ACK 狀態;
客戶端收到服務器發來的 FIN 分組，回復 ACK 分組進行確認，客戶端連接進行 TIME_WAIT 狀態;
服務端收到 ACK 分組后，連接徹底關閉;
由于最后一個 ACK 分組可能會丟，客戶端必須在 TIME_WAIT 狀態等待一段時間，以便對服務器重傳的 FIN 分組進行確認;

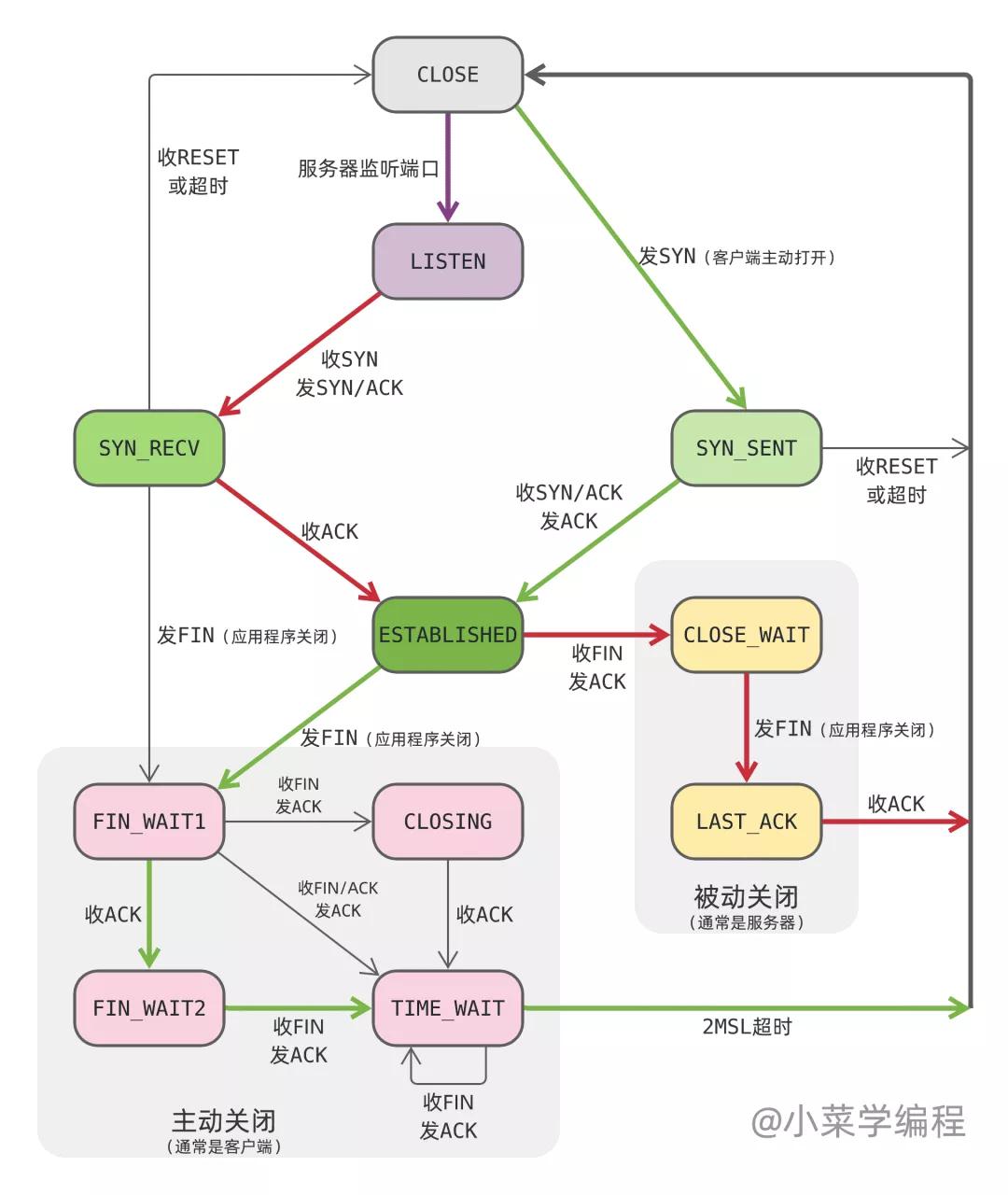

至此，我們可以得到一個完整的 TCP 狀態變遷圖：

四次揮手，TCP連接的關閉

TCP 主動連接方(客戶端)和被動連接方(服務端)的狀態變遷路徑是不一樣的：圖中的綠色路徑是客戶端正常情況的狀態變遷路徑;而紅色路徑是服務端正常情況下的變遷路徑。從圖中可以看到，主動關閉方的狀態變遷，也比被動關閉方要復雜得多。

根據 TCP/IP詳解的介紹，TCP 協議也支持從服務端發起建立連接。但由于這種實現實際上非常罕見，這里就不作深入介紹了。

狀態變遷是 TCP 協議的一個重要知識點，特別是對 TIME_WAIT 狀態的理解，在后端技術面試中經?？疾?。

TIME_WAIT 狀態

TCP 主動關閉方最終會進入 TIME_WAIT 狀態，并維持 2MSL 時長，為什么呢?

四次揮手，TCP連接的關閉

如上圖，假設四次揮手中最后一個 ACK 分組在網絡中丟失了，會發生什么事情呢?這時被動關閉的服務端會重傳 FIN 分組。因此主動關閉方不能直接關閉，而應該在 TIME_WAIT 狀態下維持一段時間，以便向重傳的 FIN 分組回復 ACK 分組。否則對端仍會重傳 FIN 分組，并在重試若干次后放棄，這時連接只能異常關閉。

另一方面，一個 TCP 連接由通信雙方的 IP 地址和端口組成的四元組唯一確定。如果主動關閉方不在 TIME_WAIT 狀態下等待一段時間，而是快速關閉釋放資源，又會發生什么事情呢?這時原來的四元組有可能被新的連接復用，而舊連接重傳的 FIN 分組可能因網絡原因延遲到達，最終對新連接產生沖突干擾。

那么，為什么是維持 TIME_WAIT 狀態 2MSL 時長呢?

MSL 是最大分組壽命( maximum segment lifetime )的簡稱，即一個 TCP 分組被丟棄前能夠在網絡中存在的最長時間。這個時間肯定是有限的，因為負責傳輸 TCP 分組的 IP 包中有限制存活時間的 TTL 字段。由于 IP 包對存活時間的限制是基于跳數的，因此兩者不對等。不同的網絡協議棧實現，MSL的取值也不盡相同：30秒、1分鐘或2分鐘都有。

將 TIME_WAIT 狀態維持 2MSL 時長是出于這樣的考慮：

假設最后一個 ACK 分組剛好在存活時間耗盡前到達對端主機，這時已經過了 MSL 時間。對端收到 ACK 后，就會立即關閉連接，不可能再發送 FIN 分組。但如果對端在收到 ACK 前剛剛重傳了 FIN 分組，就必須再經過 MSL 時間才能保證 FIN 分組從網絡中消失。因此，連接必須維持 TIME_WAIT 狀態 2MSL 時間后才能釋放，否則就可能對潛在的新連接造成干擾。

你可能會問，如果最后一個 ACK 分組丟了，對端不是還會繼續重傳 FIN 分組嗎?不用再繼續等待 FIN 失效嗎?

是的，對端肯定會重傳 FIN 分組，而且通常很快就開始重傳。MSL 一般是幾十秒，而網絡往返時間要小得多，通常只是毫秒級，TCP 重傳時間數量級也是差不多。因此，在 MSL 時間內，TCP 可以重傳 FIN 分組好幾次了!如果其中有一個 FIN 分組可以到達，TCP 會重置定時器，將 TIME_WAIT 狀態再維持 2MSL 時長。如果幾個 FIN 分組都丟了，那再等下去也沒啥意義了!

如果最后一個 ACK 分組可以到達對端，最多只需要等待 2MSL 時間即可保證網絡中沒有對端重傳的 FIN 分組;
如果最后一個 ACK 分組丟失了，對端在 MSL 內已經重傳好多次了;
- 如果重傳的 FIN 分組有一個可以到達本端，TCP 回復 ACK 后會重置定時器在 TIME_WAIT 繼續等待 2MSL 時長;
- 如果重傳的 FIN 分組都丟了，說明網絡質量很差，再等下去也沒有意義了;

因此，主動關閉方收到對端 FIN 分組后，必須在 TIME_WAIT 狀態等待 2MSL ，才能釋放連接。這樣既保證對重傳 FIN 分組的回復，又保證重傳的 FIN 分組從網絡中消失，不會對復用四元組的新連接造成沖突干擾。

主動關閉方一般是客戶端，并發一般不高，因此 TIME_WAIT 狀態基本不會造成任何影響。如果一個高并發服務(比如 Web 服務)存在大量短連接，則可能留下很多 TIME_WAIT 狀態的連接。由于 TIME_WAIT 狀態套接字無法立即回收，它們將占用大量的系統資源，對服務的性能造成嚴重影響。

這時，系統管理員可以選擇系統的 2MSL 時長適當調短，加快 TIME_WAIT 連接的清理速度。此外，在 Linux 系統中，可以開啟 tcp_tw_recycle 和 tcp_tw_reuse 內核選項，以復用 TIME_WAIT 狀態的套接字。這些屬于 TCP 和系統調優的范疇，后續有機會再專門展開介紹。
