一、前言

架構原理：每個master都可以擁有多個slave。當master下線后，redis集群會從多個slave中選舉出一個新的master作為替代，而舊master重新上線后變成新master的slave。

二、準備操作

本次部署主要基于該項目：https://github.com/zuxqoj/kubernetes-redis-cluster

其包含了兩種部署redis集群的方式：

• statefulset
• service&deployment

兩種方式各有優劣，對于像redis、mongodb、zookeeper等有狀態的服務，使用statefulset是首選方式。本文將主要介紹如何使用statefulset進行redis集群的部署。

三、statefulset簡介

rc、deployment、daemonset都是面向無狀態的服務，它們所管理的pod的ip、名字，啟停順序等都是隨機的，而statefulset是什么？顧名思義，有狀態的集合，管理所有有狀態的服務，比如mysql、mongodb集群等。
statefulset本質上是deployment的一種變體，在v1.9版本中已成為ga版本，它為了解決有狀態服務的問題，它所管理的pod擁有固定的pod名稱，啟停順序，在statefulset中，pod名字稱為網絡標識(hostname)，還必須要用到共享存儲。
在deployment中，與之對應的服務是service，而在statefulset中與之對應的headless service，headless service，即無頭服務，與service的區別就是它沒有cluster ip，解析它的名稱時將返回該headless service對應的全部pod的endpoint列表。
除此之外，statefulset在headless service的基礎上又為statefulset控制的每個pod副本創建了一個dns域名，這個域名的格式為：

也即是說，對于有狀態服務，我們最好使用固定的網絡標識（如域名信息）來標記節點，當然這也需要應用程序的支持（如zookeeper就支持在配置文件中寫入主機域名）。
statefulset基于headless service（即沒有cluster ip的service）為pod實現了穩定的網絡標志（包括pod的hostname和dns records），在pod重新調度后也保持不變。同時，結合pv/pvc，statefulset可以實現穩定的持久化存儲，就算pod重新調度后，還是能訪問到原先的持久化數據。
以下為使用statefulset部署redis的架構，無論是master還是slave，都作為statefulset的一個副本，并且數據通過pv進行持久化，對外暴露為一個service，接受客戶端請求。

四、部署過程

本文參考項目的readme中，簡要介紹了基于statefulset的redis創建步驟：

1.創建nfs存儲
2.創建pv
3.創建pvc
4.創建configmap
5.創建headless服務
6.創建redis statefulset
7.初始化redis集群

這里，我將參考如上步驟，實踐操作并詳細介紹redis集群的部署過程。文中會涉及到很多k8s的概念，希望大家能提前了解學習

1.創建nfs存儲

創建nfs存儲主要是為了給redis提供穩定的后端存儲，當redis的pod重啟或遷移后，依然能獲得原先的數據。這里，我們先要創建nfs，然后通過使用pv為redis掛載一個遠程的nfs路徑。

安裝nfs

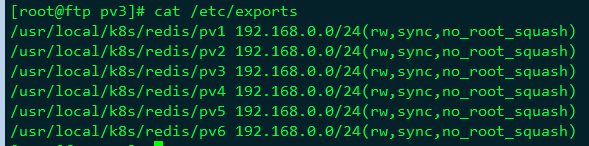

然后，新增/etc/exports文件，用于設置需要共享的路徑：

創建相應目錄

接著，啟動nfs和rpcbind服務：

客戶端

查看存儲端共享

創建pv
每一個redis pod都需要一個獨立的pv來存儲自己的數據，因此可以創建一個pv.yaml文件，包含6個pv：

如上，可以看到所有pv除了名稱和掛載的路徑外都基本一致。執行創建即可：

2.創建configmap

這里，我們可以直接將redis的配置文件轉化為configmap，這是一種更方便的配置讀取方式。配置文件redis.conf如下

創建名為redis-conf的configmap：

查看創建的configmap:

如上，redis.conf中的所有配置項都保存到redis-conf這個configmap中。

3.創建headless service

headless service是statefulset實現穩定網絡標識的基礎，我們需要提前創建。準備文件headless-service.yml如下：

創建：

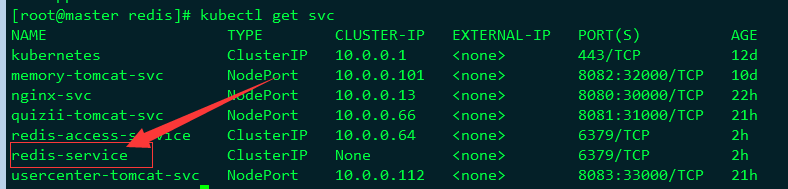

查看：

可以看到，服務名稱為redis-service，其cluster-ip為none，表示這是一個“無頭”服務。

4.創建redis 集群節點

創建好headless service后，就可以利用statefulset創建redis 集群節點，這也是本文的核心內容。我們先創建redis.yml文件：

如上，總共創建了6個redis節點(pod)，其中3個將用于master，另外3個分別作為master的slave；redis的配置通過volume將之前生成的redis-conf這個configmap，掛載到了容器的/etc/redis/redis.conf；redis的數據存儲路徑使用volumeclaimtemplates聲明（也就是pvc），其會綁定到我們先前創建的pv上。

這里有一個關鍵概念——affinity，請參考官方文檔詳細了解。其中，podantiaffinity表示反親和性，其決定了某個pod不可以和哪些pod部署在同一拓撲域，可以用于將一個服務的pod分散在不同的主機或者拓撲域中，提高服務本身的穩定性。
而preferredduringschedulingignoredduringexecution 則表示，在調度期間盡量滿足親和性或者反親和性規則，如果不能滿足規則，pod也有可能被調度到對應的主機上。在之后的運行過程中，系統不會再檢查這些規則是否滿足。

在這里，matchexpressions規定了redis pod要盡量不要調度到包含app為redis的node上，也即是說已經存在redis的node上盡量不要再分配redis pod了。但是，由于我們只有三個node，而副本有6個，因此根據

preferredduringschedulingignoredduringexecution，這些豌豆不得不得擠一擠，擠擠更健康~

另外，根據statefulset的規則，我們生成的redis的6個pod的hostname會被依次命名為 $(statefulset名稱)-$(序號) 如下圖所示：

如上，可以看到這些pods在部署時是以{0…n-1}的順序依次創建的。注意，直到redis-app-0狀態啟動后達到running狀態之后，redis-app-1 才開始啟動。
同時，每個pod都會得到集群內的一個dns域名，格式為$(podname).$(service name).$(namespace).svc.cluster.local ，也即是：

在k8s集群內部，這些pod就可以利用該域名互相通信。我們可以使用busybox鏡像的nslookup檢驗這些域名：

可以看到， redis-app-0的ip為172.17.24.3。當然，若redis pod遷移或是重啟（我們可以手動刪除掉一個redis pod來測試），ip是會改變的，但是pod的域名、srv records、a record都不會改變。

另外可以發現，我們之前創建的pv都被成功綁定了：

5.初始化redis集群

創建好6個redis pod后，我們還需要利用常用的redis-tribe工具進行集群的初始化

創建ubuntu容器
由于redis集群必須在所有節點啟動后才能進行初始化，而如果將初始化邏輯寫入statefulset中，則是一件非常復雜而且低效的行為。這里，本人不得不稱贊一下原項目作者的思路，值得學習。也就是說，我們可以在k8s上創建一個額外的容器，專門用于進行k8s集群內部某些服務的管理控制。
這里，我們專門啟動一個ubuntu的容器，可以在該容器中安裝redis-tribe，進而初始化redis集群，執行：

我們使用阿里云的ubuntu源，執行：

成功后，原項目要求執行如下命令安裝基本的軟件環境：

初始化集群
首先，我們需要安裝redis-trib：

然后，創建只有master節點的集群：

其次，為每個master添加slave

至此，我們的redis集群就真正創建完畢了，連到任意一個redis pod中檢驗一下：

另外，還可以在nfs上查看redis掛載的數據：

6.創建用于訪問service

前面我們創建了用于實現statefulset的headless service，但該service沒有cluster ip，因此不能用于外界訪問。所以，我們還需要創建一個service，專用于為redis集群提供訪問和負載均衡：

如上，該service名稱為 redis-access-service，在k8s集群中暴露6379端口，并且會對labels name為app: redis或appcluster: redis-cluster的pod進行負載均衡。

創建后查看：

如上，在k8s集群中，所有應用都可以通過10.0.0.64 :6379來訪問redis集群。當然，為了方便測試，我們也可以為service添加一個nodeport映射到物理機上，這里不再詳細介紹。

五、測試主從切換

在k8s上搭建完好redis集群后，我們最關心的就是其原有的高可用機制是否正常。這里，我們可以任意挑選一個master的pod來測試集群的主從切換機制，如redis-app-0：

進入redis-app-0查看：

如上可以看到，app-0為master，slave為172.17.63.9即redis-app-3。

接著，我們手動刪除redis-app-0：

我們再進入redis-app-0內部查看：

如上，redis-app-0變成了slave，從屬于它之前的從節點172.17.63.9即redis-app-3。

六、疑問

至此，大家可能會疑惑，那為什么沒有使用穩定的標志，redis pod也能正常進行故障轉移呢？這涉及了redis本身的機制。因為，redis集群中每個節點都有自己的nodeid（保存在自動生成的nodes.conf中），并且該nodeid不會隨著ip的變化和變化，這其實也是一種固定的網絡標志。也就是說，就算某個redis pod重啟了，該pod依然會加載保存的nodeid來維持自己的身份。我們可以在nfs上查看redis-app-1的nodes.conf文件：

如上，第一列為nodeid，穩定不變；第二列為ip和端口信息，可能會改變。

這里，我們介紹nodeid的兩種使用場景：

當某個slave pod斷線重連后ip改變，但是master發現其nodeid依舊， 就認為該slave還是之前的slave。

當某個master pod下線后，集群在其slave中選舉重新的master。待舊master上線后，集群發現其nodeid依舊，會讓舊master變成新master的slave。

對于這兩種場景，大家有興趣的話還可以自行測試，注意要觀察redis的日志。
