前言

通過深入分析spring源碼，我們知道spring框架包括大致六大模塊， 如web模塊，數據庫訪問技術模塊，面向切面模塊，基礎設施模塊，核心容器模塊和模塊，

其中，在spring框架的web模塊中，又包含很多前端技術，如springmvc,spring websocket,spring webportlet等，在本篇文章中，我們主要分析springmvc模塊，

在分析springmvc技術時，本篇文章將通過解讀springmvc源碼，并通過編譯器斷點調試追蹤，研究spring核心類的uml圖，來深入剖析springmvc的執行過程。

一 spring核心模塊

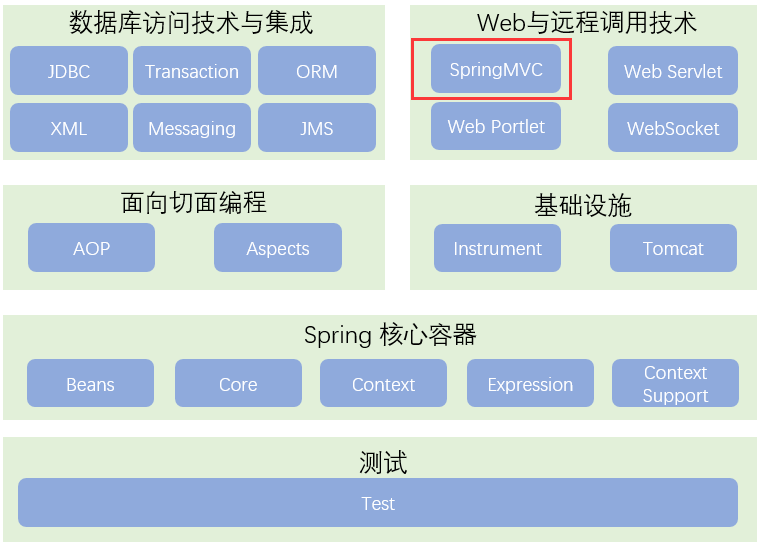

下圖為spring核心模塊，其中springmvc模塊位于spring框架的web模塊部分

二 springmvc執行原理

下圖為springmvc的一個較完整的流程圖，實線表示springmvc框架提供的技術，不需要開發者實現，虛線表示需要開發者實現。

簡要分析執行流程：

1.dispatcherservlet表示前置控制器，是整個springmvc的控制中心。用戶發出請求，dispatcherservlet接收請求并攔截請求，

我們假設請求的url為:

http://localhost:9999/springmvc/input-product

如上url拆分成三部分：

(1)http://localhost:9999 服務器域名

(2)springmvc部署在服務器(http://localhost:9999)上的web站點

(3)input-product表示控制器

通過分析，如上url表示為：請求位于服務器localhost:9999上的springmvc站點的input-product控制器

2.handlermapping為處理器映射。dispatcherservlet調用handlermapping,handlermapping根據請求url查找handler

3.handlerexecution表示具體的handler,其主要作用是根據url查找控制器，如上url被查找控制器為：input-product

4.handlerexecution將解析后的信息傳遞給dispatcherservlet,如解析控制器映射等

5.handleradapter表示處理器適配器，其按照特定的規則去執行handler

6.handler讓具體的controller執行

7.controller將具體的執行信息返回給handleradapter,如modelandview

8.handleradapter將視圖邏輯名或模型傳遞給dispatcherservlet

9.dispatcherservlet調用視圖解析器(viewresolver)來解析handleradapter傳遞的邏輯視圖名

10.視圖解析器將解析的邏輯視圖名傳給dispatcherservlet

11.dispatcherservlet根據視圖解析器解析的視圖結果，調用具體的視圖

12.最終視圖呈現給用戶。

三 springmvc核心組件

（一）dispatcherservlet

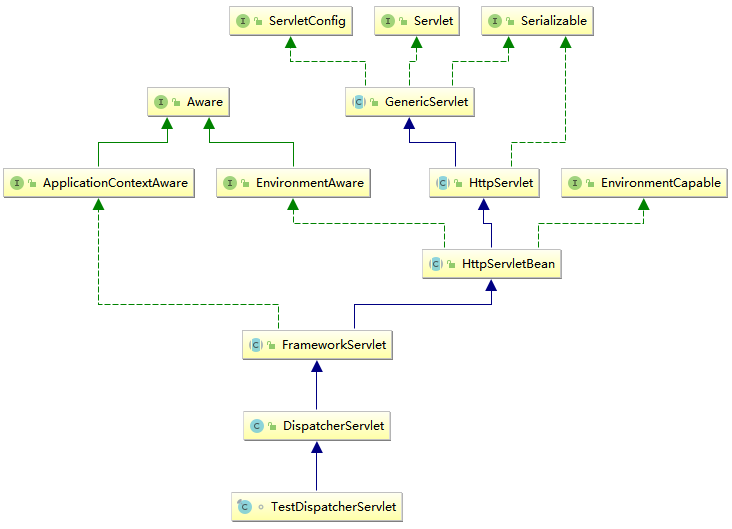

dispatcherservlet就是所謂的springmvc前端控制器，作為整個springmvc的控制中心,，其相關uml如下所示：

（二）handlermapping

handlermapping主要用來解析請求url，解析出控制器，從而映射控制器，其相關類有16個。

如下為handlermapping的uml圖

（三）handleradapter

handleradapter主要是調度controller來處理業務邏輯等，想相關類有6個。

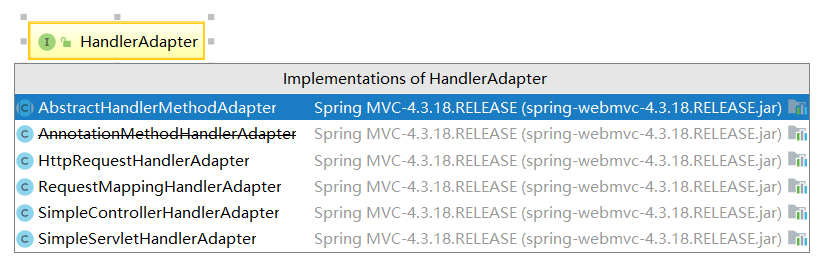

如下為handleradapter的uml：

（四）viewresolver

viewresolver接口主要作用是解析dispatcherservlet傳遞的邏輯視圖名，并將解析結果傳回給dispatcherservlet。實現該接口的相關類或接口共有19個。

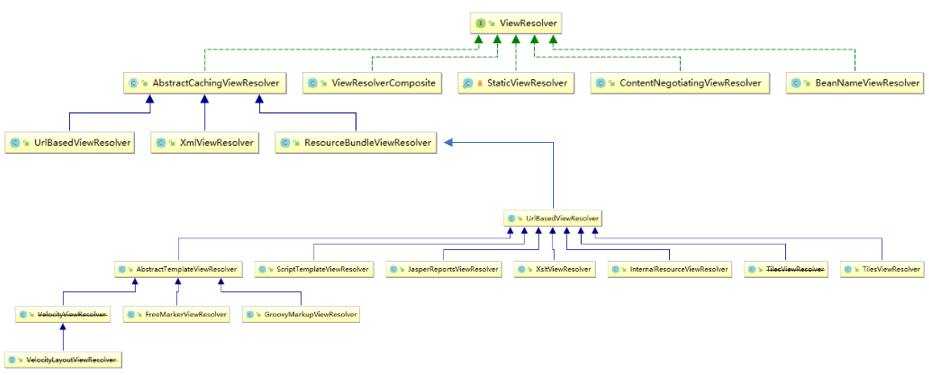

如下為viewresolver主要的uml:

總結
