1、Nginx 實現負載均衡是通過反向代理實現
反向代理（Reverse Proxy） 是指以 代理服務器（例：Nginx） 來接受 internet 上的連接請求，然后將請求轉發給內部網絡上的服務器（例：Tomcat），并將從服務器上得到的結果返回給 internet 上請求連接的客戶端，此時代理服務器（例：Nginx）對外就表現為一個反向代理服務器。
我們從客戶端的視野來看，實際上客戶端并不知道真實的服務提供者是哪臺服務器，它只知道它請求了反向代理服務器。因此反向代理這種方式又對外隱藏了真實服務器的地址，從一定程度上降低了安全隱患。
2、Nginx 配置反向代理的主要參數 upstream 服務池名 {}
作用：配置后端服務器池，以提供響應數據
proxy_pass http:// 服務池名
作用：配置將訪問請求轉發給后端服務器池的服務器處理
二、Nginx 動靜分離實現原理
1、動靜分離原理
服務端接收來自客戶端的請求中，既有靜態資源也有動態資源，靜態資源由 Nginx 提供服務，動態資源由 Nginx 轉發至后端。
2、Nginx 靜態處理優勢
Nginx 處理靜態頁面的效率遠高于 Tomcat 的處理能力
若 Tomcat 的請求量為1000次，則 Nginx 的請求量為6000次
Tomcat 每秒的吞吐量為0.6M，Nginx 的每秒吞吐量為3.6M
Nginx 處理靜態資源的能力是 Tomcat 處理的6倍
三、Nginx + Tomcat 動靜分離、負載均衡配置步驟 環境準備
| 主機 | 操作系統 | IP地址 | 所需軟件 |
|---|---|---|---|
| Nginx Server | CentOS7 | 192.168.109.7 | nginx-1.12.0.tar.gz |
| Tomcat Server1 | CentOS7 | 192.168.109.22 | apache-tomcat-9.0.16.tar.gz、jdk-8u201-linux-x64.rpm |
| Tomcat Server2 | CentOS7 | 192.168.109.23 | apache-tomcat-9.0.16.tar.gz、jdk-8u201-linux-x64.rpm |
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
|

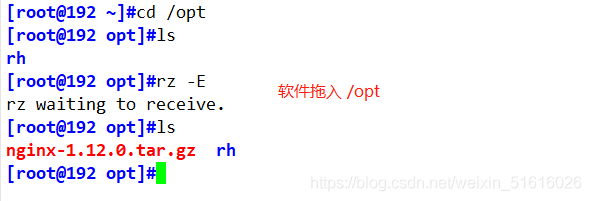

#!/bin/bash#腳本說明：編譯安裝nginx服務#注意：使用前請將nginx-1.12.0.tar.gz放入/opt目錄下#關閉防火墻systemctl stop firewalldsystemctl disable firewalldsetenforce 0#安裝所需開發包和編譯環境、編譯器yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make#創建程序用戶，便于準確控制訪問useradd -M -s /sbin/nologin nginx#解壓安裝包cd /opttar zxvf nginx-1.12.0.tar.gz -C /opt/#編譯安裝nginx；指定安裝路徑、指定用戶名、組名、啟用模塊以支持統計狀態cd /opt/nginx-1.12.0/./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_stub_status_module --with-file-aio --with-http_gzip_static_module --with-http_flv_module --with-http_ssl_modulemake && make install#軟鏈接便于系統識別nginx操作命令ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/#添加nginx系統服務echo '[Unit]Description=nginxAfter=network.target[Service]Type=forkingPIDFile=/usr/local/nginx/logs/nginx.pidExecStart=/usr/local/nginx/sbin/nginxExecrReload=/bin/kill -s HUP $MAINPIDExecrStop=/bin/kill -s QUIT $MAINPIDPrivateTmp=true[Install]WantedBy=multi-user.target' > /lib/systemd/system/nginx.service#賦權及開啟服務、開啟開機自啟chmod 754 /lib/systemd/system/nginx.servicesystemctl restart nginx.servicesystemctl enable nginx.service |

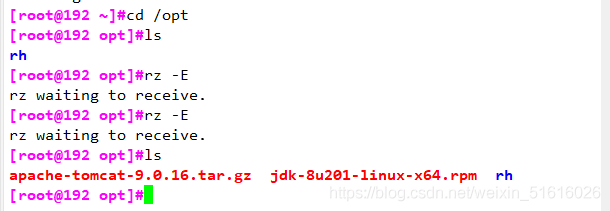

2、部署兩臺 Tomcat 應用服務器
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
|
#!/bin/bash#安裝Tomcat服務#關閉防火墻systemctl stop firewalldsystemctl disable firewalldsetenforce 0#安裝JDKcd /optrpm -ivh jdk-8u201-linux-x64.rpm#設置JDK環境變量echo 'export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64export CLASSPATH=.:$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jarexport PATH=$JAVA_HOME/bin:$PATH' > /etc/profile.d/java.shsource /etc/profile#安裝并啟動Tomcatcd /opttar zxvf apache-tomcat-9.0.16.tar.gzmv apache-tomcat-9.0.16 /usr/local/tomcat/usr/local/tomcat/bin/startup.sh |
3、動靜分離配置
請看tomcat

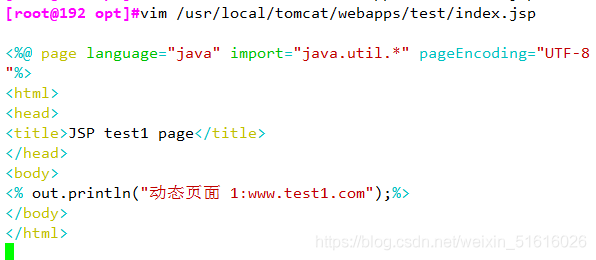

1）Tomcat1 server 配置
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
mkdir /usr/local/tomcat/webapps/test#配置動態頁面vim /usr/local/tomcat/webapps/test/index.jsp<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%><html><head><title>JSP test1 page</title></head><body><% out.println("動態頁面 1:www.test1.com");%></body></html> |
|

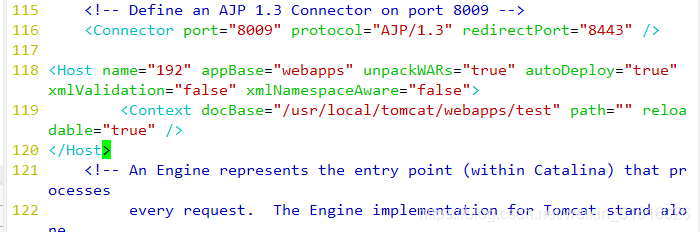

1
2
3
4
5
6
7
8
|

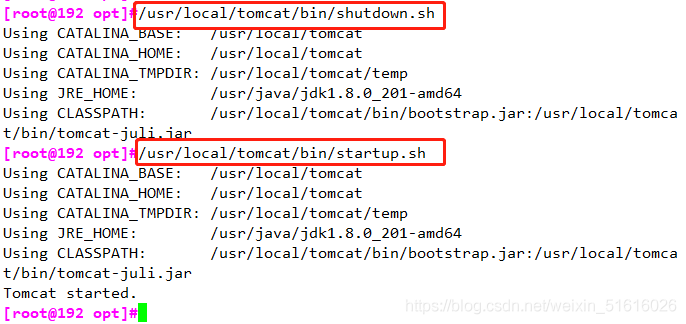

#修改配置文件vim /usr/local/tomcat/conf/server.xml<Host name="192" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false"> <Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" /></Host>/usr/local/tomcat/bin/shutdown.sh/usr/local/tomcat/bin/startup.sh |

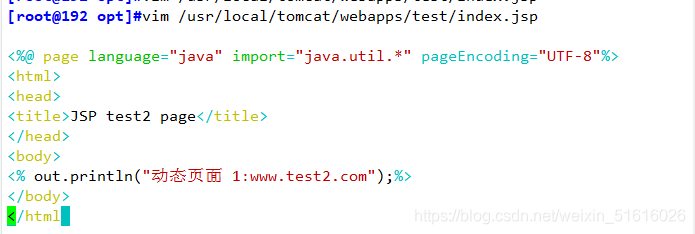

2）Tomcat2 server 配置
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
mkdir /usr/local/tomcat/webapps/testvim /usr/local/tomcat/webapps/test/index.jsp<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%><html><head><title>JSP test2 page</title></head><body><% out.println("動態頁面 1:www.test2.com");%></body></html> |
|
1
2
3
4
5
6
7
8
|
#修改配置文件vim /usr/local/tomcat/conf/server.xml<Host name="192" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false"> <Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" /></Host>/usr/local/tomcat/bin/shutdown.sh/usr/local/tomcat/bin/startup.sh |

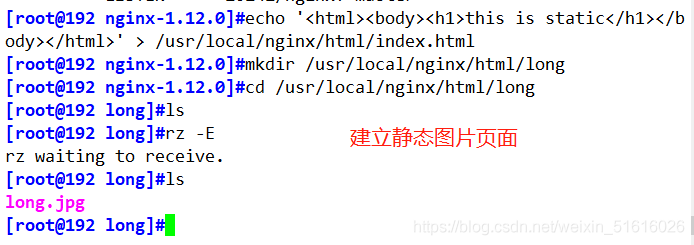

3）Nginx server 配置
|
1
2
3
4
|
#準備靜態頁面和靜態圖片echo '<html><body><h1>this is static</h1></body></html>' > /usr/local/nginx/html/index.htmlmkdir /usr/local/nginx/html/longcd /usr/local/nginx/html/long |
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
|

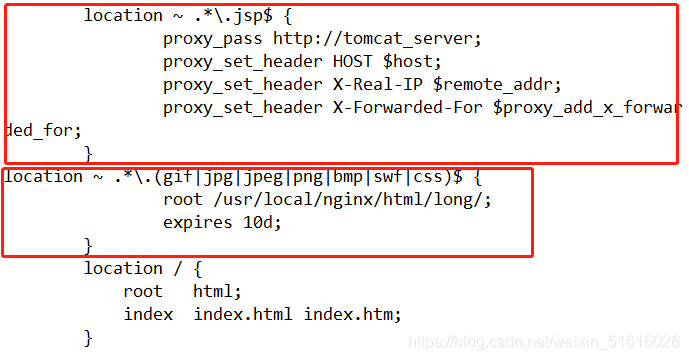

vim /usr/local/nginx/conf/nginx.conf......http {......#gzip on;upstream tomcat_server { server 192.168.109.22:8080 weight=1; server 192.168.109.23:8080 weight=1;}server { listen 80; server_name www.long.com; #charset koi8-r; #access_log logs/host.access.log main; #配置Nginx處理動態頁面請求，將 .jsp 文件請求轉發到Tomcat 服務器處理 location ~ .*\.jsp$ { proxy_pass http://tomcat_server; proxy_set_header HOST $host; proxy_set_header X-Real-IP $remote_addr; proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; } #配置Nginx處理靜態圖片請求 location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ { root /usr/local/nginx/html/img/; expires 10d; } location / { root html; index index.html index.htm; }systemctl restart nginx.service |
4、訪問測試
測試靜態頁面效果
瀏覽器訪問 http://192.168.109.7/
瀏覽器訪問 http://192.168.109.7/long.jpg
測試負載均衡效果，不斷刷新瀏覽器測試
瀏覽器訪問 http://192.168.109.7/test/index.jsp
