前言
在之前的文章里，筆者詳細的闡述了Prometheus時序數據庫在內存和磁盤中的存儲結構。有了前面的鋪墊，筆者就可以在本篇文章闡述下數據的插入過程。
監控數據的插入
在這里，筆者并不會去討論Promtheus向各個Endpoint抓取數據的過程。而是僅僅圍繞著數據是如何插入Prometheus的過程做下闡述。對應方法:
func (a *headAppender) Add(lset labels.Labels, t int64, v float64) (uint64, error) {
......
// 如果lset對應的series沒有，則建一個。同時把新建的series放入倒排Posting映射里面
s, created := a.head.getOrCreate(lset.Hash(), lset)
if created { // 如果新創建了一個，則將新建的也放到a.series里面
a.series = append(a.series, record.RefSeries{
Ref: s.ref,
Labels: lset,
})
}
return s.ref, a.AddFast(s.ref, t, v)
}
我們就以下面的add函數調用為例:
app.Add(labels.FromStrings("foo", "bar"), 0, 0)

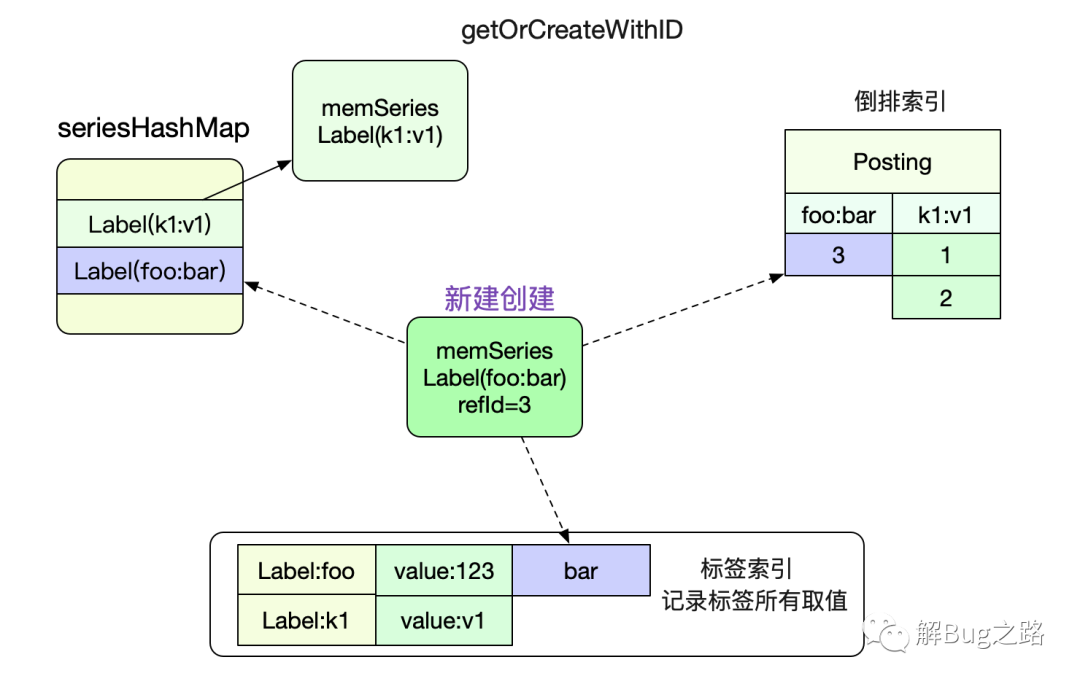

首先是getOrCreate,顧名思義，不存在則創建一個。創建的過程包含了seriesHashMap/Postings(倒排索引)/LabelIndex的維護。如下圖所示:
然后是AddFast方法
func (a *headAppender) AddFast(ref uint64, t int64, v float64) error{
// 拿出對應的memSeries
s := a.head.series.getByID(ref)
......
// 設置為等待提交狀態
s.pendingCommit=true
......
// 為了事務概念，放入temp存儲，等待真正commit時候再寫入memSeries
a.samples = append(a.samples, record.RefSample{Ref: ref,T: t,V: v,})
//
}

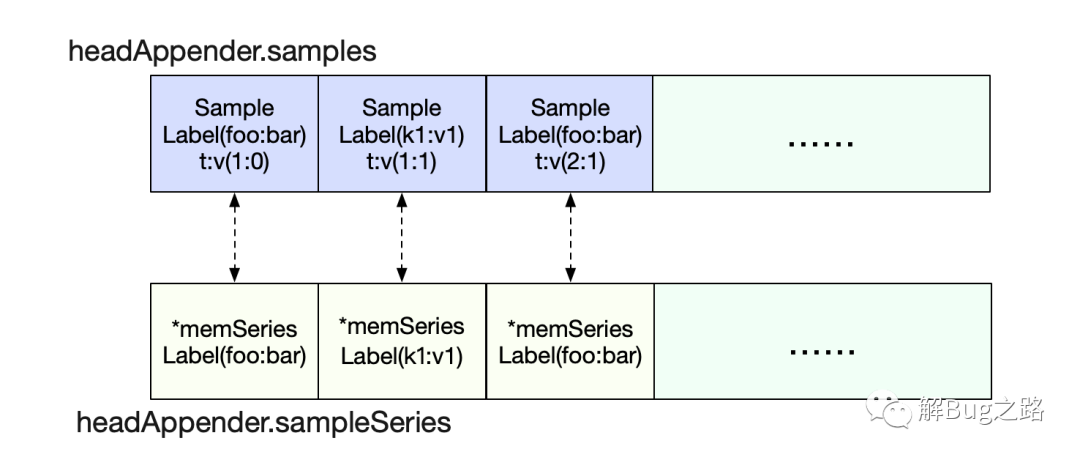

Prometheus在add數據點的時候并沒有直接add到memSeries(也就是query所用到的結構體里),而是加入到一個臨時的samples切片里面。同時還將這個數據點對應的memSeries同步增加到另一個sampleSeries里面。
事務可見性

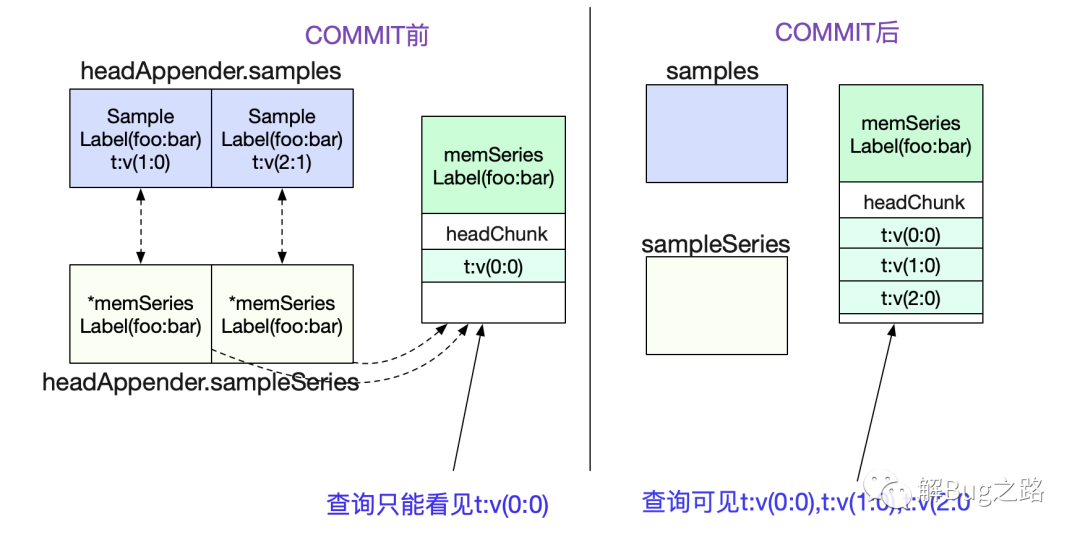

為什么要這么做呢?就是為了實現commit語義，只有commit過后數據才可見(能被查詢到)。否則，無法見到這些數據。而commit的動作主要就是WAL(Write Ahead Log)以及將headerAppender.samples數據寫到其對應的memSeries中。這樣，查詢就可見這些數據了，如下圖所示:
WAL

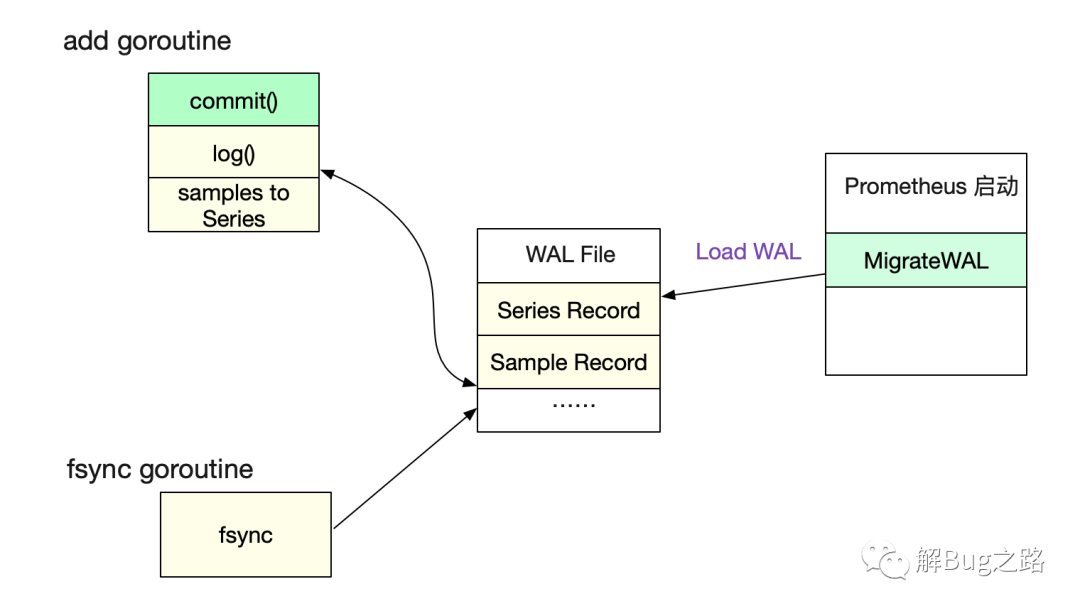

由于Prometheus最近的數據是保存在內存里面的，未防止服務器宕機丟失數據。其在commit之前先寫了日志WAL。等服務重啟的時候，再從WAL日志里面獲取信息并重放。
為了性能，Prometheus了另一個goroutine去做文件的sync操作，所以并不能保證WAL不丟。進而也不能保證監控數據完全不丟。這點也是監控業務的特性決定的。
寫入代碼為:
commit()
|=>
func (a *headAppender) log() error {
......
// 往WAL寫入對應的series信息
if len(a.series) > 0 {
rec = enc.Series(a.series, buf)
buf = rec[:0]
if err := a.head.wal.Log(rec); err != nil {
return errors.Wrap(err, "log series")
}
}
......
// 往WAL寫入真正的samples
if len(a.samples) > 0 {
rec = enc.Samples(a.samples, buf)
buf = rec[:0]
if err := a.head.wal.Log(rec); err != nil {
return errors.Wrap(err, "log samples")
}
}
}
對應的WAL日志格式為:
Series records
┌────────────────────────────────────────────┐
│ type = 1 <1b> │
├────────────────────────────────────────────┤
│ ┌─────────┬──────────────────────────────┐ │
│ │ id <8b> │ n = len(labels) <uvarint> │ │
│ ├─────────┴────────────┬─────────────────┤ │
│ │ len(str_1) <uvarint> │ str_1 <bytes> │ │
│ ├──────────────────────┴─────────────────┤ │
│ │ ... │ │
│ ├───────────────────────┬────────────────┤ │
│ │ len(str_2n) <uvarint> │ str_2n <bytes> │ │
│ └───────────────────────┴────────────────┘ │
│ . . . │
└────────────────────────────────────────────┘
Sample records
┌──────────────────────────────────────────────────────────────────┐
│ type = 2 <1b> │
├──────────────────────────────────────────────────────────────────┤
│ ┌────────────────────┬───────────────────────────┐ │
│ │ id <8b> │ timestamp <8b> │ │
│ └────────────────────┴───────────────────────────┘ │
│ ┌────────────────────┬───────────────────────────┬─────────────┐ │
│ │ id_delta <uvarint> │ timestamp_delta <uvarint> │ value <8b> │ │
│ └────────────────────┴───────────────────────────┴─────────────┘ │
│ . . . │
└──────────────────────────────────────────────────────────────────┘
見Prometheus WAL.md
落盤存儲

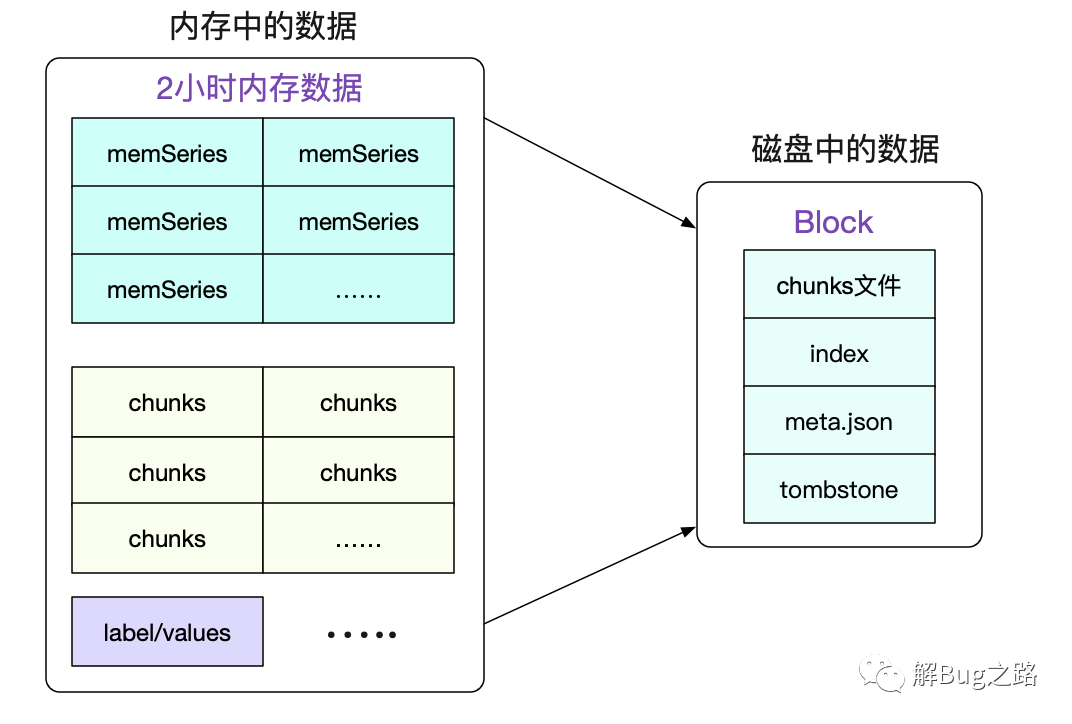

之前描述的所有數據都是寫到內存里面。最終落地是通過compator routine將每兩個小時的數據打包到一個Blocks里面。
具體可見筆者之前的博客《Prometheus時序數據庫-磁盤中的存儲結構》
總結
在這篇文章里，筆者詳細描述了Prometheus數據的插入過程。在下一篇文章里面，筆者會繼續
闡述Prometheus數據的查詢過程。
