詳解powerdesigner之cdm、pdm、sql之間轉換

前段時間用了下powerdesigner做了一些輔助工作、在此特地小結一下：

有關cdm、pdm、sql之間轉換以及不同數據庫之間庫表sql的移植，首先要了解的是它們各自的用途、這里就簡單的描述一下，不做詳細的解釋了。

cdm：概念數據模型。cdm就是以其自身方式來描述e-r圖。它不考慮物理實現的細節，只表示數據庫的整體邏輯結構，獨立于任何軟件和數據存儲結構。

pdm：物理數據模型。考慮了數據庫的物理實現，包括軟件和數據存儲結構，即：pdm與具體的數據庫有關。

下面做了個簡單的例子，簡述了cdm與pdm與sql之間的轉換，以及從mysql如何轉成oracle

一、mysql_db——>pdm——>cdm——>oracle_db
意思是要將mysql中的庫表腳本轉成相應的oracle腳本；

所需要的過程是，首先將mysql中的sql腳本轉成其相應的mysql_pdm，然后由這個pdm再轉換成cdm，這時由于cdm是與具體的dbms無關的、所以此時我們將cdm轉成oracle_pdm，最后將這個oracle_pdm導成oraclesql文件。

上面的流程強調的是必須轉成cdm先，因為cmd不同于pdm，它是與dbms無關的、只表示數據庫的整體邏輯結構。

具體操作如下：

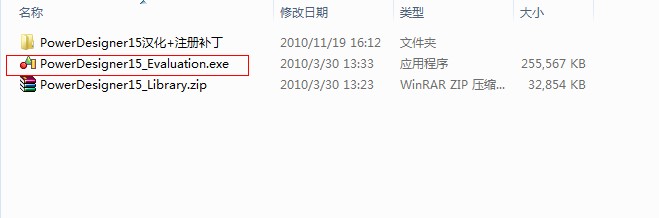

首先安裝powerdesigner

安裝完成后、在數據庫中

創建好表(當然這里測試用的mysql，這里只簡述其中一個表了，比方說此時我們已經有了該數據庫表的sql腳本文件了，當然也可以在powerdesigner進行連接的。)

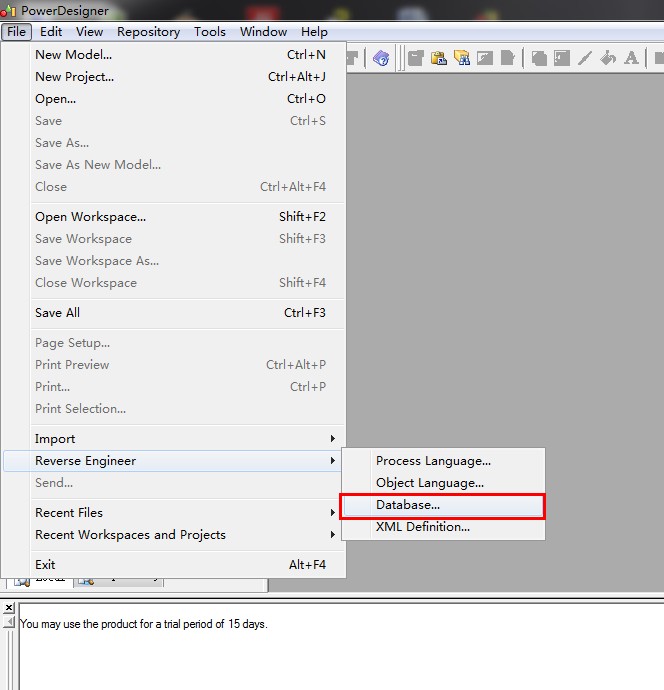

打開powerdesigner然后依次選擇

file——>reverse engineer——>database

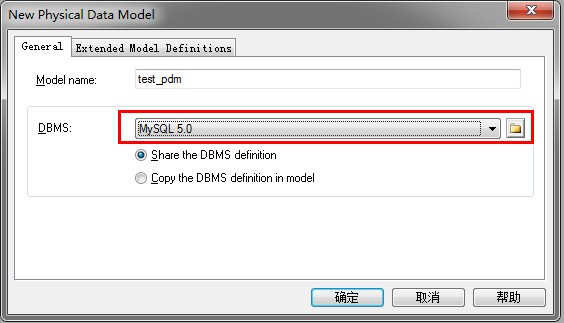

選擇相應的數據庫類型(這里測試用的是mysql5.0)：

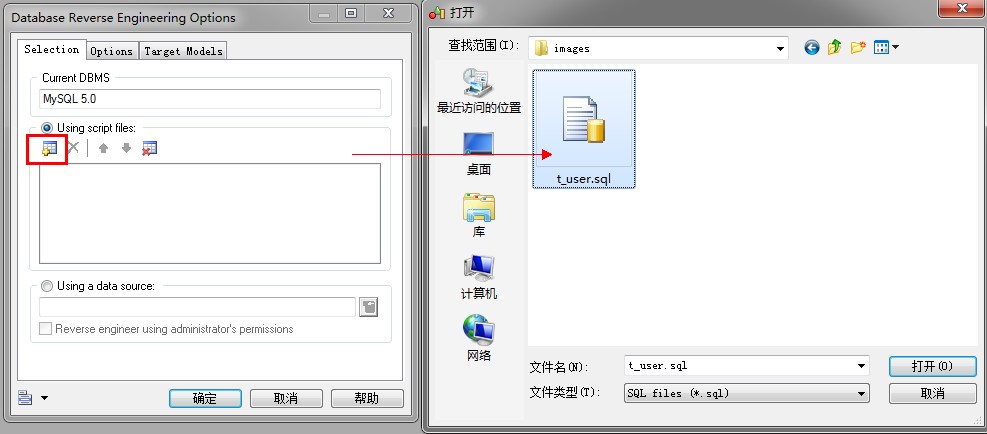

然后選擇using script file

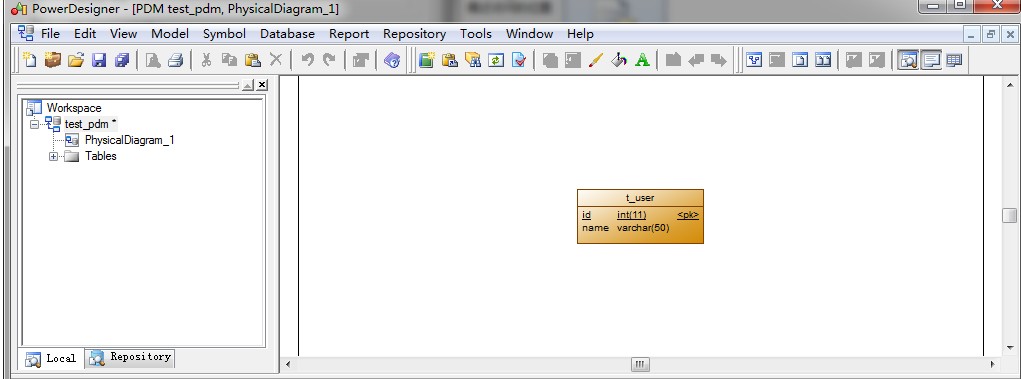

點擊確定后將產生相應的mysql_pdm:

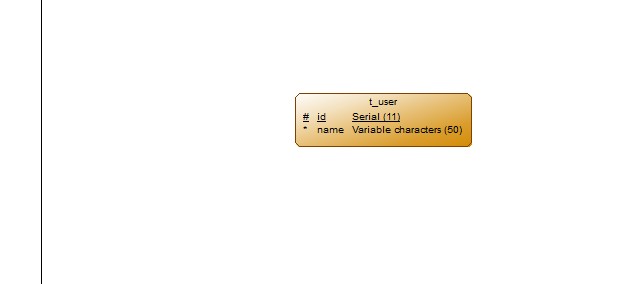

然后選擇tool——>generate conceptual data model

或者是快捷鍵：ctrl+shift+c

powerdesigner 中的快捷鍵大致是：

pdm 即：ctrl+shift+p

cdm 即：ctrl+shift+c

oom 即：ctrl+shift+o

即根據字母來生成；

sql腳本：ctrl+g

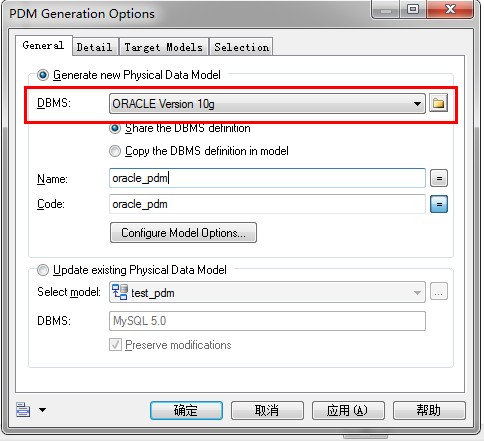

得到cdm后我們就可以將cdm轉為相應dbms的pdm，即：快捷鍵ctrl+shift+p （這里我們要生成的是oracle，所以選擇了oracle1g），

如下圖所示

點擊確定后生成了oracle_pdm

這時只要使用快捷鍵ctrl+g即可將oracle_pdm轉成oracle腳本sql文件。

生成成功后，唯一點不足是：存儲過程、觸發器等這些的轉換，正在摸索中。暫時還沒實現。
