本篇文章我們將講解跨主機網絡的容器通信實現，涉及到Docker overlay網絡與MacVlan網絡的解決方案，下面我們就一起來學習吧!

01 Docker跨主機網絡通信

跨主機的容器網絡方案主要有如下幾種：

1)docker原生方案macvlan與overlay網絡

2)第三方方案如flannel、calico、contiv等

本章節我們主要介紹容器的原生網絡方案，因為每一個第三方的方案都可以用一篇文章進行講解，如果讀者們對第三方方案感興趣請在文章下面留言，小編會結合讀者們的需求進行講解。

02 容器網絡模型與網絡庫

容器之所以有這么多的網絡解決方案，全依仗著容器的優秀架構設計。docker通過libnetwork網絡庫與CNM網絡模型將眾多的網段方案與docker進行集成。libnetwork是網絡網絡庫其最核心作用是定義了容器網絡模型(CNM)，該網絡模型主要由三個組件構成具體如下：

1)Sandbox

Sandbox是容器網絡棧，Sandbox通過linux namespace技術實現容器不同網絡的隔離。Sandbox可以包含來自不同網絡的Endpoint。

2)Endpoint

Endpoint表示容器接入網絡的端點，其作用是將Sandbox接入網絡。Endpoint只能屬于一個網絡同時也只能屬于一個Sandbox。

3)Network

代表一組可以直接相互通信的Endpoint集合，可以基于LinuxBridge或者VLAN實現。

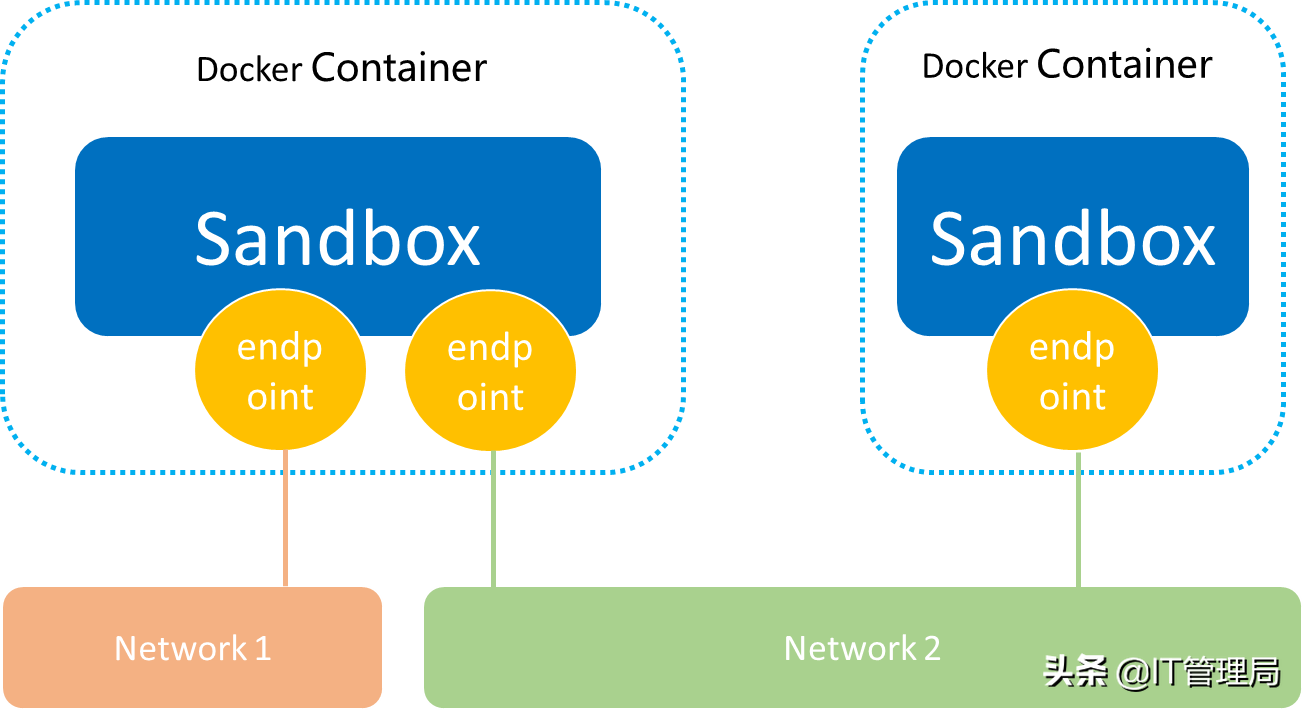

如上圖是典型的Docker CNM模型圖，每個容器一個Sandbox，Sandbox通過Endpoint與Netwrok互連，其中Endpoint就是由linux的veth pair實現的，一端連接linux bridge上一端掛載在容器內(如eth0網卡)，正由于有了該規范模型，只要網絡插件符合該模型就可以與docker daemon進行協同工作，從而實現容器網絡。

03 Docker overlay網絡

Docker原生就提供了Overlay網絡driver，使用該驅動可以創建基于Vxlan的Overlay網絡。Vxlan網絡可將二層的數據封裝到UDP報文中進行傳輸，從而實現了通過三層網絡透傳二層數據報文，VXLAN協議是目前使用比較廣的一個網絡協議，由于本篇文章的重點不在該協議如果大家感興趣可以文章后面留言，若有需求我們會在后面單獨出一篇文章來寫Vxlan。

Docker Overlay網絡需要一個key-value的數據庫用于保存網絡狀態信息包括network、Endpoint、IP等。consul、etcd及zookeeper都是docker支持的key-value存儲的軟件。

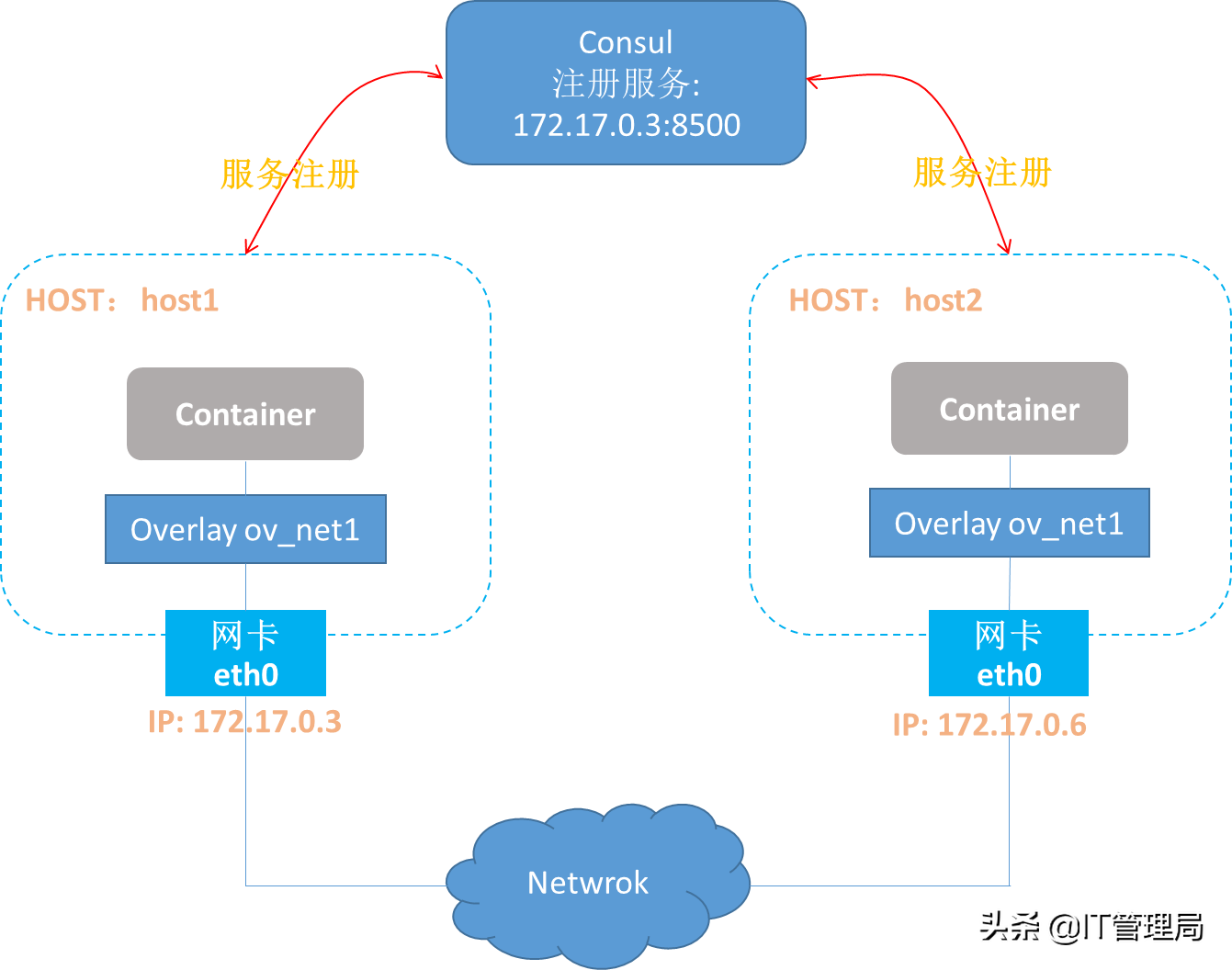

我們先來看看我們overlay的實驗環境拓?fù)洌敬螌嶒炍覀兪褂胏onsul作為key-value存儲軟件。

現在我們來看看怎么搭建這個實驗吧

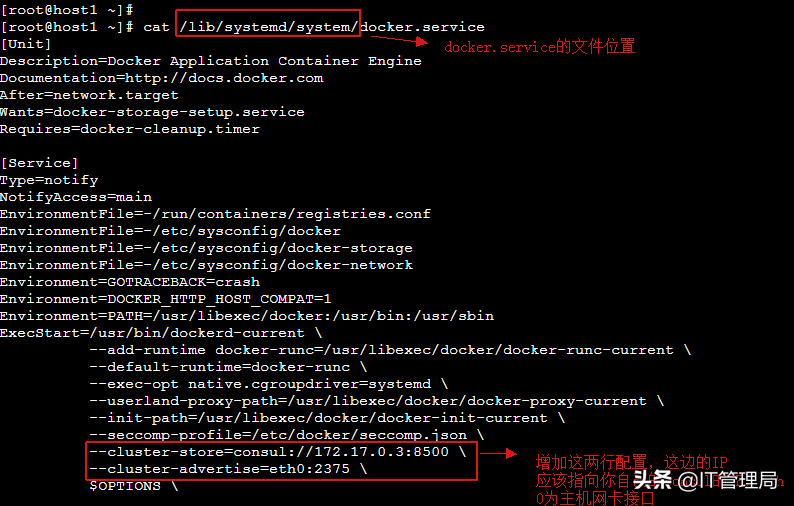

1)首先我們將兩臺主機的docker.service文件的ExecStart=命令后增加指向consul的配置參數，具體操作如下(本次實驗是兩臺centos7.5系統的主機)

增加好配置參數后，我們重啟docker服務具體命令如下

1. # 重啟docker服務

2.  systemctl daemon-reload && systemctl restart docker

2)接著我們安裝consul軟件，我們將其部署在172.17.0.3這臺主機上，以容器方式進行部署，容器的網絡使用host，這樣可以將該軟件所有啟動的網絡接口都在主機上進行暴露，具體操作命令如下

1. # 啟動consul容器

2.  docker run -d --network host -h consul --name=consul \

3.  --restart=always -e CONSUL_BIND_INTERFACE=eth0 consul:1.5.2

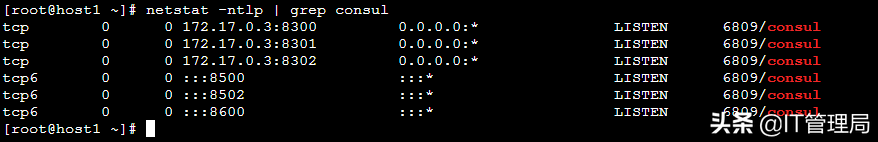

consul啟動完我們查看它所啟動的接口

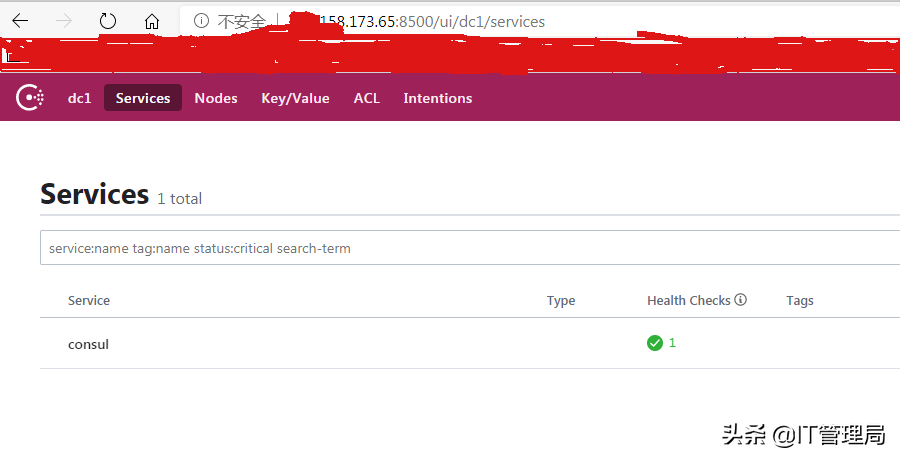

我們在瀏覽器輸入其地址端口號8500即可登錄consul的頁面具體如下

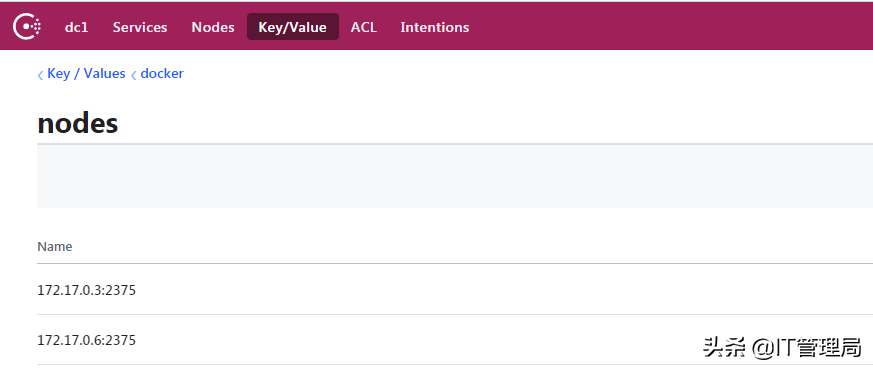

其實這時我們點擊key/value菜單就可以查看我們注冊到consul的兩臺主機了

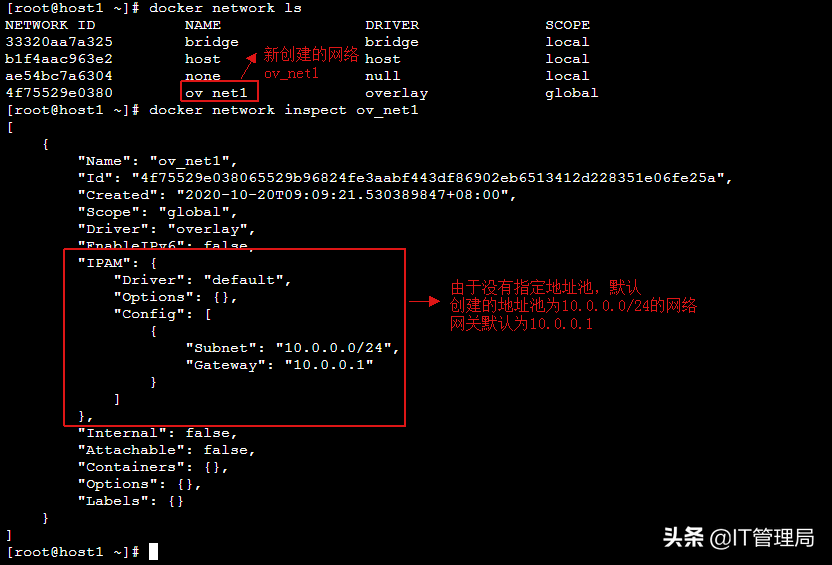

3)現在我們在host1的主機上創建overlay網絡具體操作如下

1. # 創建容器overlay網絡ov_net1

2.   docker network create -d overlay ov_net1

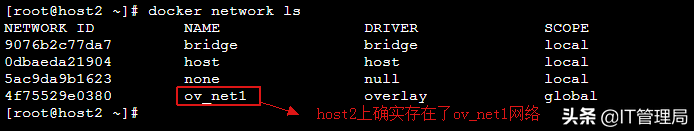

其實當你在host1主機上創建好ov_net1的網絡consul會自動將該網絡信息同步至host2主機上，我們再host2主機進行驗證一下

4)我們在主機host1上創建容器test1，同時網絡設置為ov_net1，具體操作如下

1. # 創建容器test1,并將網絡指定為ov_net1

2.   docker run -itd --name test1 --hostname test1 --network ov_net1 busybox

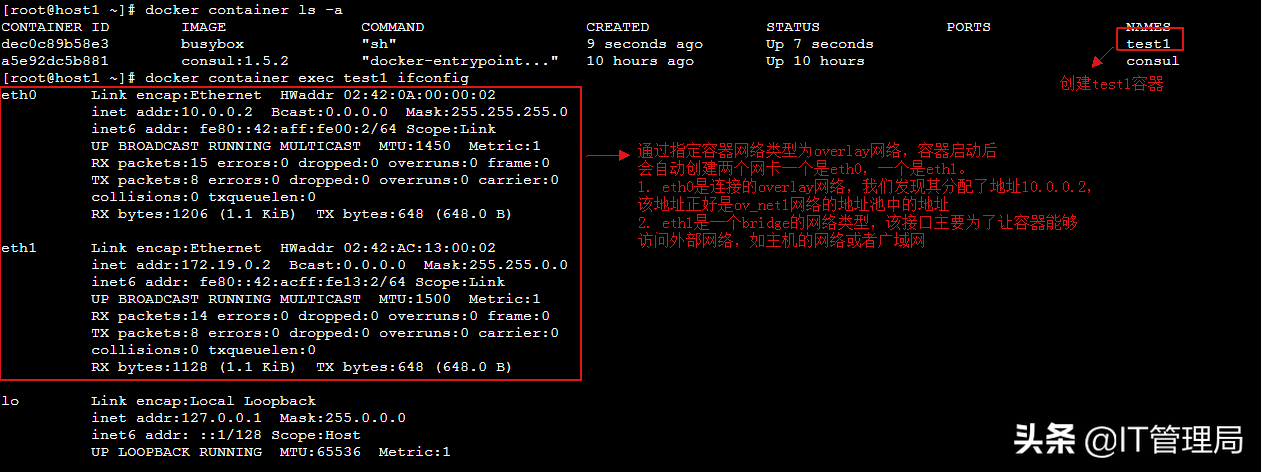

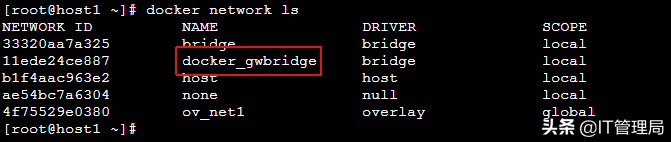

其實在我們創建容器test1后，docker會自動創建一個docker_gwbridge的bridge網絡，該網絡用于我們上圖所說的eth1網卡，從而能夠讓容器能夠訪問外部網絡

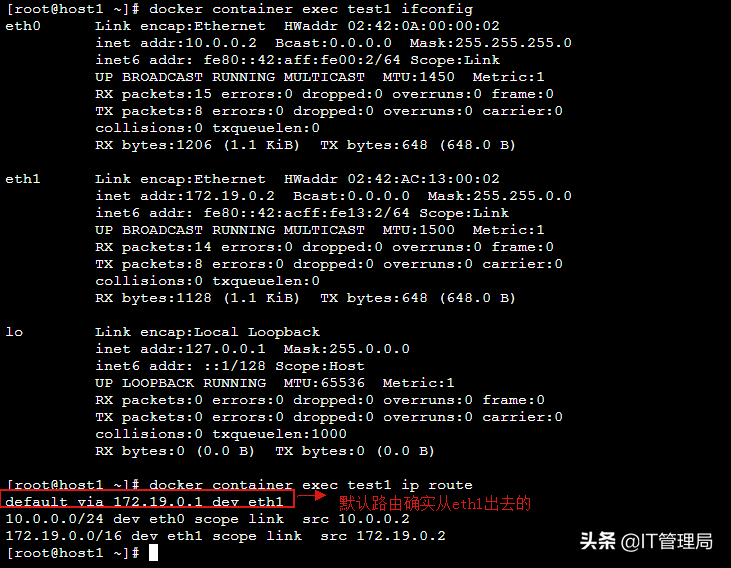

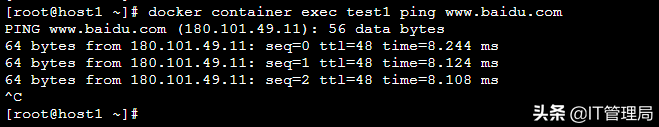

我們再看一下test1容器的路由信息，可以發現其默認路由直接指向了eth1接口，同時ping外網也確實能夠ping通

5)最后我們在host2主機上創建test2容器，也指定其網絡為ov_net1，然后驗證test1與test2是否能夠互訪

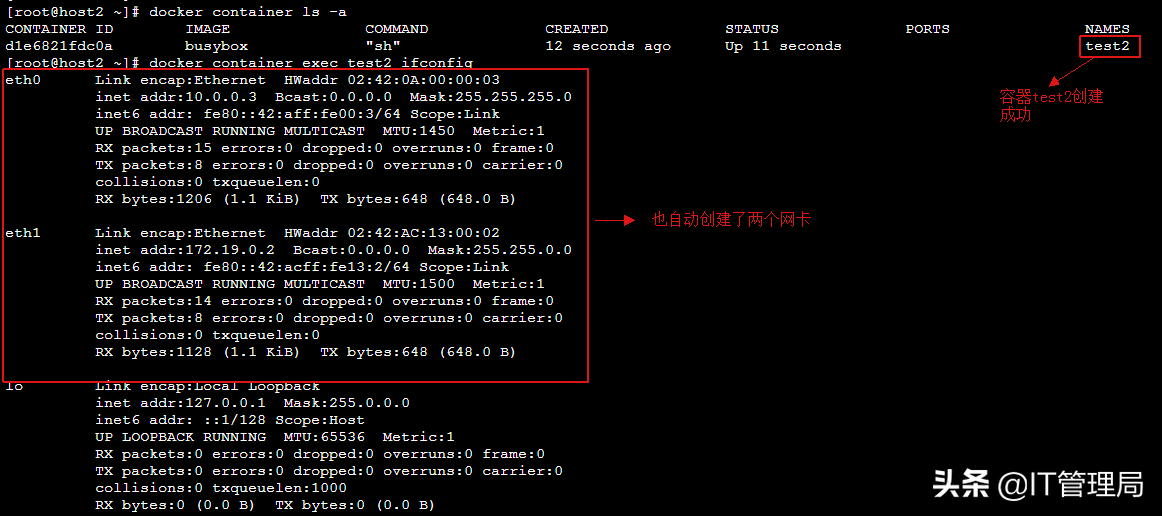

如上圖我們在host2主機上成功創建了test2容器，同時其也自動配置了兩個網卡接口一個用于連接overlay網絡一個用于連接外部網絡?，F(xiàn)在我們測試一下test2容器是否能夠ping通test1容器，具體操作如下

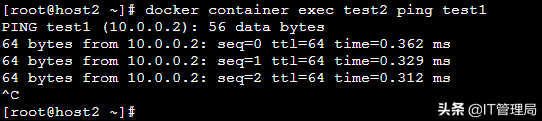

測試發現test2容器確實可以ping通test1容器，同時還實現了DNS功能，主動把test1容器的名稱映射其對應的IP 10.0.0.2。

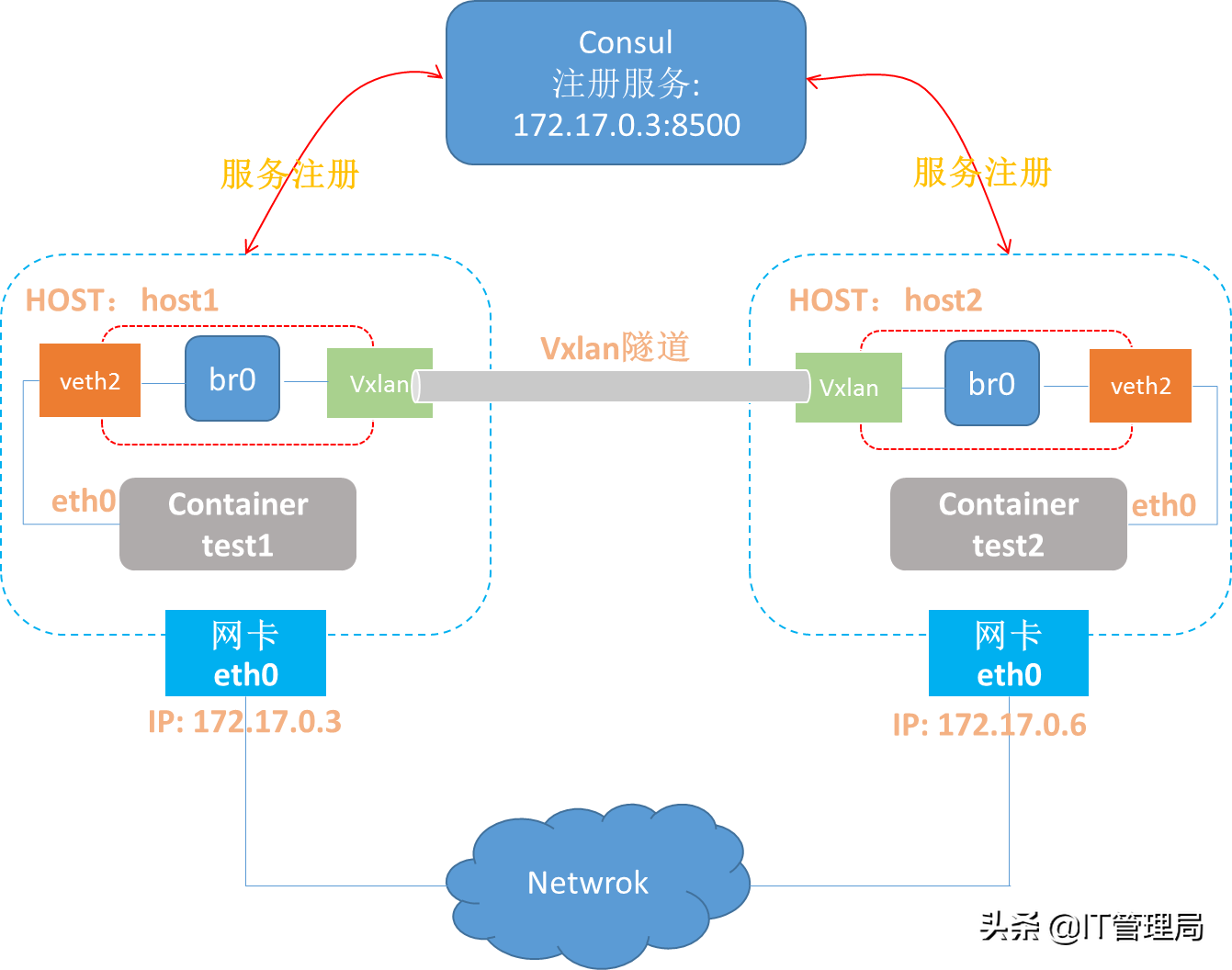

下面我們來看看overlay網絡能夠連通的具體邏輯，docker會為每個overlay網絡創建一個獨立的namespace，在namespace中會創建一個br0的網橋，其上有兩組endpoint，一組endpoint的一端連br0一端連容器的eth0口，另外一組endponit的一端連br0另外一段連vxlan接口，該接口用于主機間建立vxlan tunnel，不同主機上的容器就是通過該tunnel進行通信的，具體架構圖如下：

04 Docker MacVlan網絡

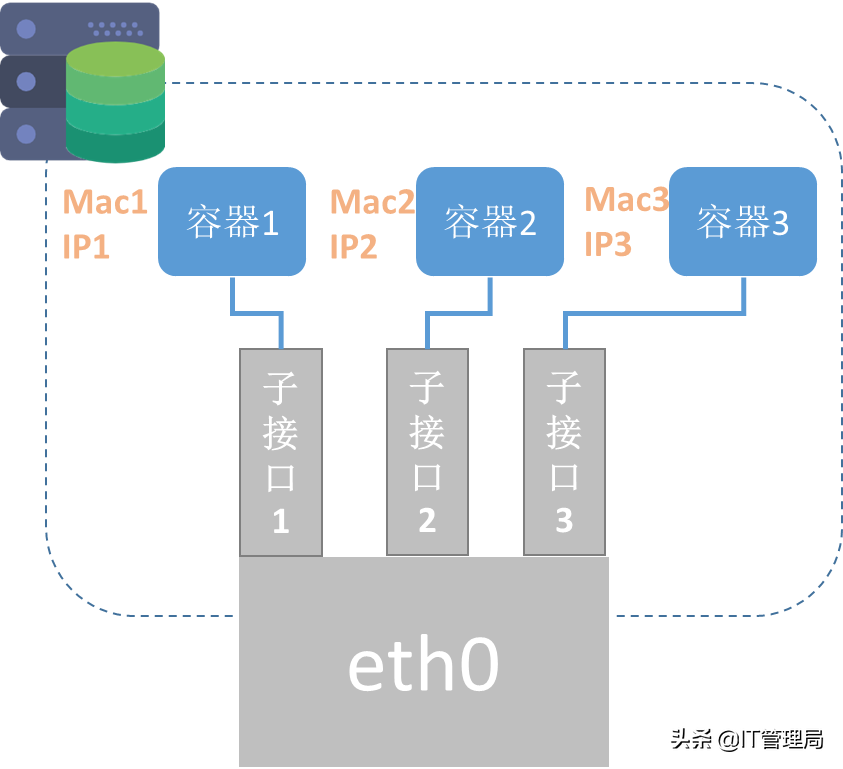

Macvlan其實是linux系統自帶技術允許你在物理網卡上創建子接口，創建的這些子接口每個都有自己的唯一MAC地址，同時你也可以在這些子接口上配置IP，然后可以將應用程序、虛機及容器綁定到指定的子接口，從而實現自己的MAC與IP直接連接到物理網絡，Macvlan的最大優點是性能比較好，缺點是許多nic對mac地址數量有限制。Macvlan具體架構具體如下圖：

由于Macvlan在生產環境中部署較少，我們本篇文章就不做實驗進行演示了，我們在這展示一下其創建的具體命令，感興趣的可以按照下面命令自己來搭環境測試。

1. # 創建macvlan網絡mv_net1，其中parent=eth0是指定macvlan網絡使用的接口

2. docker network create -d macvlan -o parent=eth0 mv_net1

3. # 創建容器test3指定其網絡為mv_net1的macvlan網絡

4. docker run -d --name test3 --network mv_net1 busybox
